【导读】功率继电器是一种在大电流、高压、高频电路中进行电气控制的继电器，通常用于自动控制系统、电力系统等领域。与信号继电器不同，功率继电器专门设计用于处理较高的电气负载，切换额定电流最高可达40A，能够控制电机、变压器等大功率设备。
1 功率继电器的定义与工作原理
1.1 定义
功率继电器是一种在大电流、高压、高频电路中进行电气控制的继电器，通常用于自动控制系统、电力系统等领域。与信号继电器不同，功率继电器专门设计用于处理较高的电气负载，切换额定电流最高可达40A，能够控制电机、变压器等大功率设备。
1.2 工作原理
功率继电器的核心工作原理是利用电磁效应实现电路的通断控制。当线圈两端加上一定的电压时，线圈中就会流过电流，产生电磁效应，使衔铁吸向铁芯，从而带动动触点与静触点吸合。
当线圈断电后，电磁吸力消失，衔铁在弹簧反作用力下返回原位，使触点释放。这种电磁-机械联动机制使得功率继电器能够通过小电流控制大电流电路，实现电气隔离与功率放大。
2 功率继电器的基本特性与优势
2.1 基本特性
功率继电器的主要技术特性可从电气参数和机械参数两方面进行评估：
2.2 核心优势
功率继电器相较于其他开关器件具有多项显著优势：
电气隔离：实现控制电路与负载电路之间的完全电气隔离，提高系统安全性。
高负载能力：能够直接控制大功率设备，简化系统设计。
稳健运行：耐环境干扰能力强，适用于工业环境。
成本效益：相较于同等容量的固态继电器，电磁功率继电器成本更低，维护更简单。
3 功率继电器的应用领域
功率继电器的应用已渗透到工业控制和电力系统各个领域：
工业自动化：在自动控制系统中，作为执行元件控制电机、电磁阀等设备。
电力系统：在电力系统中，功率方向继电器可用于双侧电源网络的继电保护，通过检测短路功率方向实现选择性动作。
新能源领域：在新能源汽车、智能电网等新兴行业，高压、大电流继电器应用广泛，例如270V系统电压平台，广泛用于空间站、四代机、空客等。
电力保护：功率方向继电器可作为零序电流保护的方向元件，防止反方向故障引发的误操作。
4 成本分析与元器件选型要则
4.1 成本构成分析
功率继电器的成本受多重因素影响：
负载能力：大功率继电器因需要更多的贵金属触点和更复杂的灭弧结构，成本显著高于微功率继电器。
材料品质：触点材料（如银合金）、外壳材料等质量影响成本和寿命。
认证要求：通过汽车电子、航空航天等行业认证会增加额外成本。
4.2 元器件选型要则
选型时需综合考虑以下因素：
负载特性匹配：根据负载类型（阻性、感性、容性）和电流大小确定继电器容量，留出适当余量以防触点烧损。
应用环境适应性：恶劣环境需选择高防护等级、耐温范围宽的产品（如-55°C至+125°C）。
电气参数：确保线圈电压与控制电路匹配，触点容量满足负载要求。
可靠性要求：高可靠性应用场景应选择知名品牌并通过相关认证的产品。
成本与寿命平衡：评估初期成本与长期维护成本，选择最优性价比方案。
5 主要IC原厂品牌与国际国内对比
5.1 国际品牌
欧姆龙(OMRON)：在工业自动化领域享有盛誉，产品可靠性高，使用寿命长。
松下(Panasonic)：产品线齐全，从微功率到大功率均有覆盖，性价比高。
TE Connectivity：在连接和传感领域具有强大技术实力，产品性能稳定。
ABB：在电力系统领域优势明显，大容量继电器产品可靠。
西门子(Siemens)：在工业控制领域全球领先，产品系列完整。
5.2 国内品牌
正泰(CHNT)：国内低压电器龙头，产品性价比高，售后服务网络完善。
宏发(HONFA)：国内继电器行业领军企业，产品已进入国际市场。
三友联众：在通用功率继电器领域，国内生产的产品与外资产品不存在差异，性价比方面更具有优势。

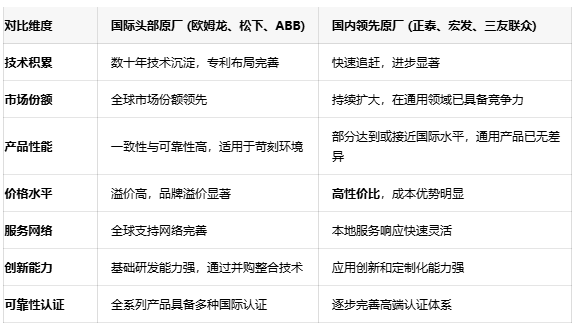

5.3 国际与国内品牌对比
6 选型要则与成本平衡策略
在功率继电器选型过程中，需综合考虑技术因素与成本效益：
精确匹配负载需求：不盲目追求高规格，根据实际负载选择合适容量的继电器，避免资源浪费。
评估全生命周期成本：包括采购成本、安装成本、维护成本和潜在故障损失。
考虑供应链稳定性：优先选择供货周期短、采购渠道畅通的元器件。
平衡标准与定制：在大多数应用场景下，标准产品已能满足需求，特殊应用再考虑定制解决方案。
国产化替代策略：在满足性能要求的前提下，优先考虑国产继电器，以降低成本并保障供应链安全。
功率继电器选型是平衡电气参数、环境适应性、可靠性要求与成本效益的系统工程。随着国产继电器技术的成熟，在通用应用场景中，国产器件已能提供不逊于国际品牌的性能表现，同时具有明显的成本与服务优势。对于关键任务系统，仍需重点关注器件的可靠性认证和长期稳定性；而对于成本敏感型项目，国产功率继电器已成为极具竞争力的选择。
