【导读】在多输入多输出（MIMO）无线通信系统中，确保多个收发器共享一个高精度、低噪声的参考时钟，是保障系统整体性能（如低误差矢量幅度EVM）的关键。时钟信号在分配过程中，任何负载不匹配或信号串扰都可能导致同步失效。MAX2470与MAX2471缓冲放大器，凭借其高反向隔离度、灵活的负载驱动能力及低成本特性，为此提供了高效的解决方案。

在多输入多输出（MIMO）无线通信系统中，确保多个收发器共享一个高精度、低噪声的参考时钟，是保障系统整体性能（如低误差矢量幅度EVM）的关键。时钟信号在分配过程中，任何负载不匹配或信号串扰都可能导致同步失效。MAX2470与MAX2471缓冲放大器，凭借其高反向隔离度、灵活的负载驱动能力及低成本特性，为此提供了高效的解决方案。

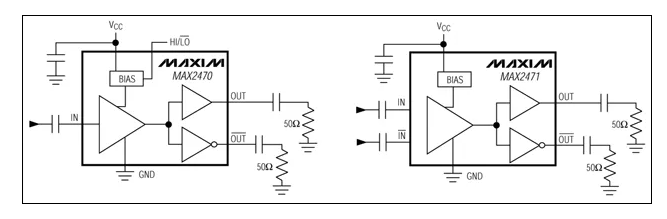

图1. MAX2470、MAX2471结构框图

1.1 核心特性：不止于缓冲

MAX2470/MAX2471的核心价值在于它们作为 “信号桥梁” 的稳定性。

• 高输入阻抗：其高输入阻抗显著降低了缓冲器对前级VCO（压控振荡器）的负载效应，这对于维持VCO的频率稳定性至关重要。

• 卓越的反向隔离：有效防止输出端负载变化或信号反射影响敏感的VCO电路，提升了系统的整体稳定性。

• 全差分输出：它们能直接驱动一个100Ω差分负载或两个独立的50Ω单端负载。这一特性使其能够同时为混频器和锁相环（PLL）等不同功能的电路提供时钟信号，而输出间的高隔离度有效避免了通道间的串扰。

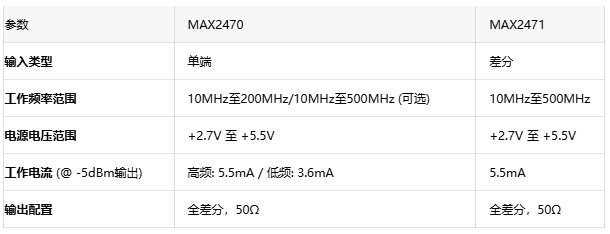

下表概述了它们的关键性能参数，方便设计者进行快速选型：

1.2 实战MIMO时钟分配：架构与要点

在MIMO系统中，一个参考时钟源需要驱动多个物理上分离的收发器。

• 典型应用架构：参考时钟源首先接入MAX2470的输入端。由于其两个输出信号存在180°相位差，不能同时用于驱动MIMO系统中的不同收发器。标准的做法是：将其中一个输出端用50Ω电阻进行端接，另一个输出则分配给系统中的各个收发器。

• 功率考量：设计时必须注意，当使用50Ω负载时，MAX2470的输出功率通常应设置为-5dBm或更低。工程师需要计算并验证分配到每个收发器的信号功率，确保满足其最小参考电平要求。

1.3 实现最佳性能：PCB布局与电源滤波

再优秀的芯片也离不开精心的电路板设计，尤其是在高频应用场景。

• 电源去耦：必须使用去耦电容为电源滤波，并尽可能靠近器件的VCC引脚放置。如果电源走线较长，还应在远端额外添加去耦电容，以抑制电源线上的高频噪声。

• 接地：一个完整、低阻抗的接地平面是必不可少的。器件的地引脚应通过短而粗的走线并通过过孔直接连接到主接地层。

• 信号线控制：高频输入和输出端应使用特性阻抗受控的引线（如微带线），以减少信号在传输过程中的反射和损耗。

总结

MAX2470与MAX2471通过提供高反向隔离、灵活的负载驱动能力及稳定的差分输出，有效解决了MIMO系统中参考时钟分配的关键难题，确保了多收发器的同步性能。结合正确的电路匹配与严谨的PCB布局，它们是实现高效、可靠MIMO射频系统设计的优选器件。
