【导读】在工业自动化和汽车智能驾驶快速发展的今天，巨磁阻(GMR)多圈位置传感器凭借其独特的非接触式测量特性，正成为位置检测领域的关键技术。与传统解决方案相比，GMR技术不仅显著降低了系统复杂度，更在精度和可靠性方面实现了突破性进展。本文将深入解析影响GMR传感器性能的磁路设计关键因素，为工程师提供实用的设计指南。
在工业自动化和汽车智能驾驶快速发展的今天，巨磁阻(GMR)多圈位置传感器凭借其独特的非接触式测量特性，正成为位置检测领域的关键技术。与传统解决方案相比，GMR技术不仅显著降低了系统复杂度，更在精度和可靠性方面实现了突破性进展。本文将深入解析影响GMR传感器性能的磁路设计关键因素，为工程师提供实用的设计指南。
一、磁路系统构建的基础原理
巨磁阻多圈传感器的核心技术在于将磁性存储单元与角度传感模块创新性集成，实现了精确的绝对位置检测。这种架构对磁路设计提出了极高要求，特别是在磁场强度稳定性方面。
磁场窗口的精确控制成为设计首要考量。GMR传感器需要在特定的磁感应强度范围内（典型值为16mT至31mT）才能可靠工作。超出此范围，轻则导致角度测量误差，重则引发圈数计数错误，直接影响整个系统的运行可靠性。
在实际应用中，环境磁干扰是另一个关键挑战。即便是较小的外部磁场，也可能使传感器偏离最佳工作点；而强干扰场则可能覆盖写入磁场，造成数据丢失。因此，磁屏蔽设计和干扰抑制策略在系统设计中占据核心地位。
二、磁体材料选择的工程考量
选择适合的磁性材料是构建稳健磁路系统的第一步。不同材料在温度稳定性、矫顽力和成本方面各具特点，需要根据具体应用场景进行权衡。
钐钴(SmCo)磁体表现出卓越的温度稳定性，其温度系数与GMR传感器自身特性高度匹配，能够在-40°C至+150°C的宽温范围内保持稳定的磁场输出。这种特性使得系统对机械公差的要求相对宽松，降低了装配精度要求。
相比之下，铁氧体材料虽然成本较低，但其温度系数远高于GMR传感器，导致在温度变化剧烈的环境中磁场强度波动较大，限制了其在宽温应用中的适用性。
钕铁硼(NdFeB) 在磁性能方面表现优异，但在高温环境下易出现不可逆损失，需要在设计阶段充分考虑工作温度上限。
三、磁路仿真技术的实践应用
现代磁路设计高度依赖仿真工具，主要采用解析法和有限元分析(FEA)两种技术路线。
解析仿真基于磁体的几何参数和材料特性进行快速计算，适用于磁体在空气中的初步性能评估。这种方法计算效率高，适合在概念设计阶段快速迭代多种方案。
有限元分析(FEA) 则能够精确模拟复杂系统中含铁部件对磁场分布的影响，特别是在集成磁屏蔽或附近存在导磁材料时不可或缺。虽然计算资源需求较高，但FEA可以提供磁场在三维空间中的详细分布数据，为优化设计提供坚实依据。
工程实践中通常结合两种方法：先通过解析仿真确定基本参数，再利用FEA进行精细化设计和验证。
四、集成化磁路组件的创新设计

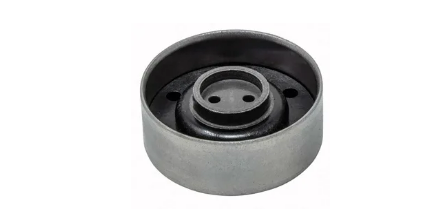

现代GMR传感器磁路系统趋向高度集成化，将磁体、屏蔽结构和安装接口融为一体。这种设计不仅优化了性能，还大幅简化了装配流程。
创新性的注塑成型工艺使得复杂形状磁体的批量生产成为可能，特别适合汽车和工业应用的大规模制造需求。通过将磁粉与聚合物基体结合，可以在保持磁性能的同时实现复杂的几何特征。
集成钢质屏蔽层是另一个关键设计要素，既能有效衰减外部干扰磁场，又作为磁路的一部分优化内部磁场分布。精心设计的屏蔽结构可实现90%以上的干扰衰减率，确保在恶劣电磁环境中稳定工作。
安装结构的设计同样重要，通过过盈配合或适配衬套，同一磁体组件可适配不同直径的传动轴，提高了设计的灵活性和适用范围。
五、系统验证与性能表征方法
磁路系统的全面表征是确保设计成功的最后关键环节。验证过程需要在各种可能的工作条件下测量磁场特性，包括不同温度、气隙和机械偏移场景。

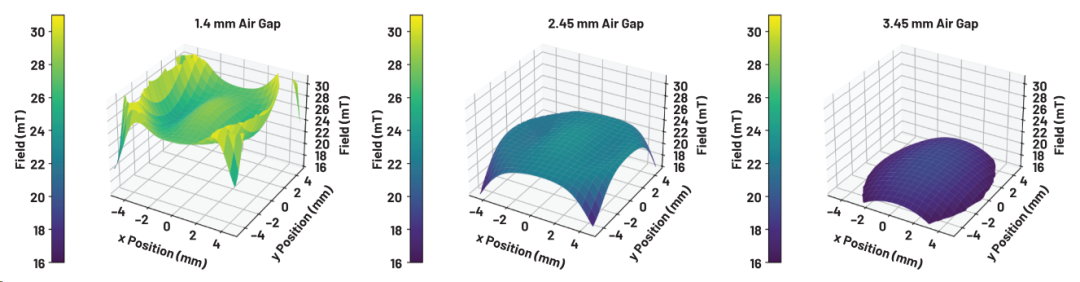

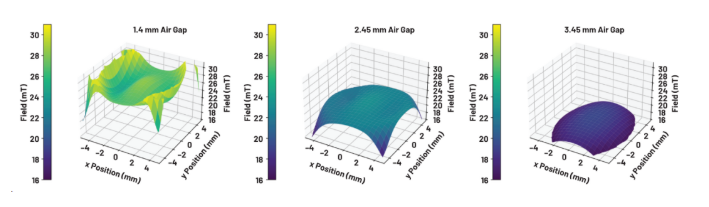

气隙变化影响是测试重点之一。如图3示例所示，当传感器与磁体间距从1.42mm增加到2.45mm时，磁场强度分布会发生显著变化。系统设计必须确保在整个允许的气隙范围内，磁场强度始终保持在GMR传感器的工作窗口内。

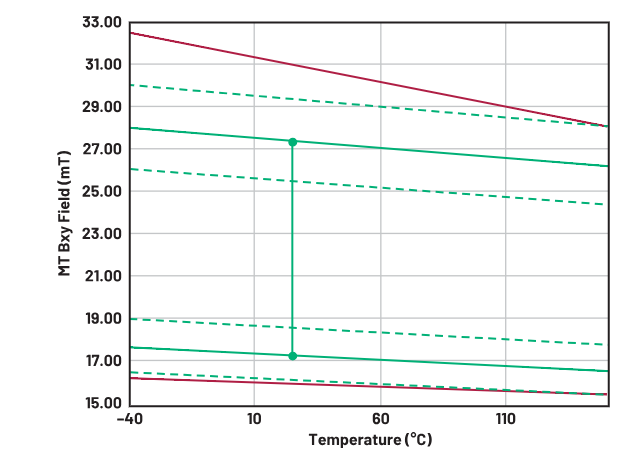

温度循环测试验证磁路系统在极端温度条件下的稳定性。通过在高低温环境中测量磁场强度变化，可以确认磁体材料的温度系数是否与传感器匹配，以及集成结构在不同热膨胀系数材料界面处的可靠性。
磁场探头校准是获得准确测量结果的前提。精确定标的霍尔探头或磁阻传感器探头必不可少，同时需要确保测量系统本身不会对被测磁场造成干扰。
结语
巨磁阻多圈传感器磁路设计是一项涉及材料学、电磁理论和精密机械的跨学科工程。合理的磁体选型、优化的屏蔽结构和全面的验证测试共同构成了可靠位置检测系统的技术基础。随着工业4.0和汽车电动化进程加速，这种创新传感技术必将为设备智能化提供关键支撑。
