【导读】热继电器作为电动机过载保护的核心组件，其性能直接影响工业设备的运行安全与寿命。本文将深入解析热继电器的工作原理、关键技术参数、选型策略及故障处理方案，为工程师提供实用参考。
热继电器作为电动机过载保护的核心组件，其性能直接影响工业设备的运行安全与寿命。本文将深入解析热继电器的工作原理、关键技术参数、选型策略及故障处理方案，为工程师提供实用参考。

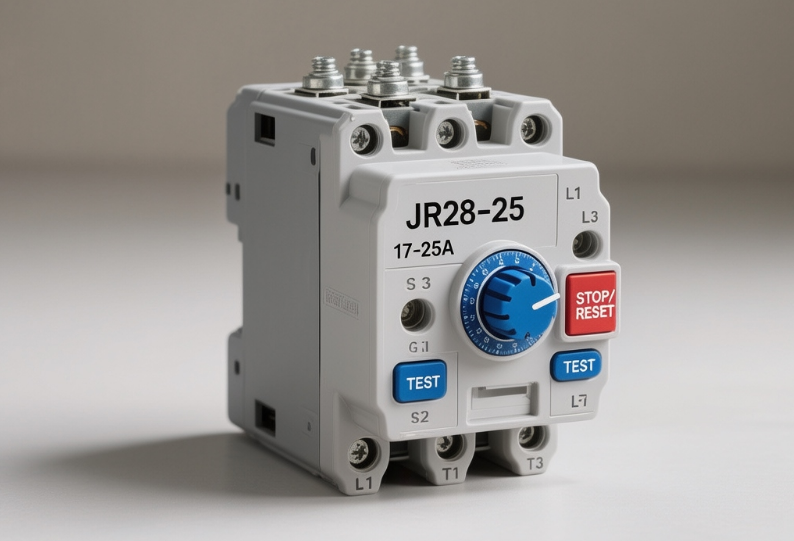

一、热继电器的工作原理与结构设计
热继电器通过电流热效应实现保护功能，其核心结构包含双金属片、热元件、动作机构和触点系统。当电动机过载时，过载电流流经热元件产生热量，使两种不同膨胀系数的金属片（双金属片）发生弯曲变形。当弯曲达到临界点，推动连杆机构断开控制电路的常闭触点，切断电动机电源。这种设计基于反时限特性：过载电流越大，动作时间越短，例如1.2倍额定电流时2小时内动作，1.5倍额定电流时2分钟内动作。
核心结构演进：
●直热式与间热式：直热式电流直接通过双金属片，间热式通过邻近导体发热。
●断相保护机制：采用差动结构（如JR36系列），当电动机一相断电时，通过内部杠杆差动放大不平衡电流，触发保护动作。
●复位方式：支持手动复位（需按钮操作）和自动复位（双金属片冷却后自动恢复），适应不同工况需求。
二、关键参数与性能指标
1.额定电气参数：
●电压范围：交流220V至690V，覆盖低压电气系统。
●电流容量：0.1A–500A（如T系列），支持大功率电动机。
●频率适应性：45–62Hz，兼容全球主流电网标准。
2. 保护特性：
●整定电流可调：通过旋转凸轮调节动作阈值，范围通常为0.95–1.05倍电动机额定电流。
●温度补偿：内置补偿双金属片，避免环境温度变化导致误动作。
●可返回时间：6倍额定电流下返回时间0.5–0.7倍动作时间，避免启动瞬间误触发。
三、选型策略与工程应用
1. 基于电动机特性的选型：
●容量匹配：热继电器整定电流取电动机额定电流的0.95–1.05倍。
●绝缘等级：F/H级绝缘电动机过载能力强，需选更高整定值。
●启动条件：启动时间超过6秒或惯性负载，整定电流需高于额定值。
2. 拓扑结构适配：
●Y型接法电动机：普通三相热继电器即可实现断相保护。
●Δ型接法电动机：必须选用带差动断相保护的型号（如JR20或T系列）。
3. 场景化配置：
●频繁启停场景：起重电机等不宜采用热继电器，推荐热敏电阻或温度继电器。
●电网波动环境：三相电压不平衡时优先选用三相热继电器。

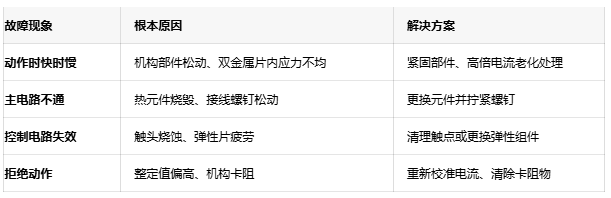

四、典型故障诊断与处理
五、技术演进与市场主流产品
●T系列：引进ABB技术，支持500A电流，具备手动/自动复位双模式。
●NR2系列：覆盖0.1–150A，集成温度补偿与断相保护，符合IEC 60947标准。
●JR36系列：国产化代表，0.25–160A宽范围，适配CJT1接触器。
六、结语
热继电器技术历经从基础过载保护到智能断相保护的演进，其选型精准性与应用可靠性直接决定电动机系统寿命。工程师需结合负载特性、电网条件及保护需求，选择符合国际标准、具备全功能保护的型号，并建立定期校准机制，以保障工业动力系统的持续稳定运行。
