经验分享:两种不同的EMC设计布局

发布时间:2014-06-11 来源:电子工程专辑 责任编辑:sherryyu

【导读】我们在做产品时,除了需要考虑完成的功能,同时需要考虑产品的RAMS要求,同样地EMC分析也是一个好的产品必须具备的步骤。什么是RAMS分析?怎样分析?我会在讨论完EMC问题后,为大家慢慢讲解。今天重点说一说EMC设计中的布局。

一个产品,没有一个好的布局是不可相像的。比如,机箱的每个面都有引线,暂不说带来的EMC问题,就是从美观和可安装性上来说,就不可能成为一个好的产品。先从结构上说起,我们布局时尽量把引线放在机箱对称的两侧,最好的放在一侧,这样无论是外观,还是可安装性,都是上上之选。

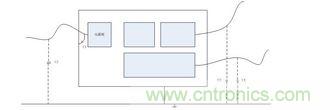

下图是一种不好的布局图,也是最常见的。
一种不好的布局图
不管是机笼,还是一块整板,只要你逻辑功能图都如上图一样,那么你就要注意了,右边的电缆到达一定长度时,不管你加不加C1,结果都是一样的:产品不可能通过测试。

如果根据下图修改,效果会好很多。
EMC设计布局
上图最大的特点,就是一侧布局。但这样还是不够,如果有大能量共模干扰耦合到电源线上,虽然能量不会通过板卡内部,但干扰会在电缆接口部分形成局部电压差,很可能烧毁电缆接口芯片,所以需要在电缆与芯片之间的导线上串一个几十欧的电阻,并在电阻与接口芯片之间的信号线与信号参考地上加TVS 管。
