【导读】时序一直都是相对复杂的，而DDR2和DDR3时序设计时还有个叫derating的东西，晕！什么是derating呢？简而言之就是对建立保持时间基准值的修正。
以DDR3信号为例，在JEDEC规范中规定了一个建立保持时间的基准值（图1），还有就是derating值（图2），两者之和就是所需的建立保持时间。
由图2表格中可以看到derating的取值是与data，strobe的slew rate有关，还和判断门限有关的。这个怎么理解呢？

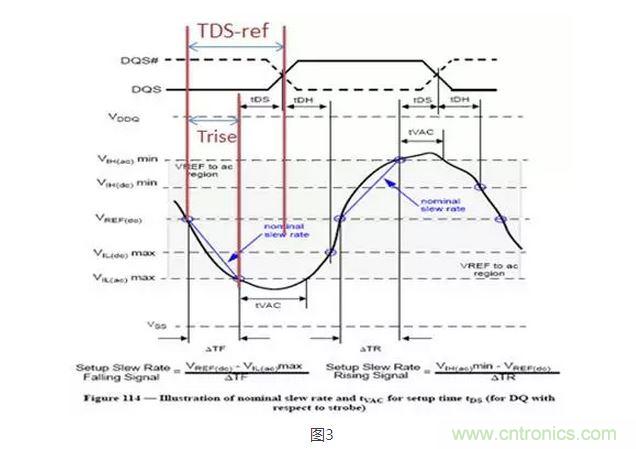

如图3，建立时间等于TDS-ref（在ref处的建立时间）减去Trise（Vref到VIH AC的时间）。规范中的基准值是预减去了这个Trise的，这个预减去的值是特定slew rate为1V/ns时的值，若判断门限是AC175，则预减去175ps。请再看图2，当slew rate等于1V/ns时，derating为0，不需要调整；当slew rate大于1V/ns（更快）时，从Vref到Vih(ac)所需的时间就少，预减多了，要补回来，所以取值为正；当slew rate小于1V/ns（更慢）时就预减少了，所以取值为负。从图2中的取值关系推导出取值公式为Derating @AC175 = 175ps - 175mV/SR，大家可以代入计算一下试试。如果判断门限是AC150或其他都可以套用。而保持时间是DC门限，其公式为Derating @DC100 = 100ps - 100mV/SR。

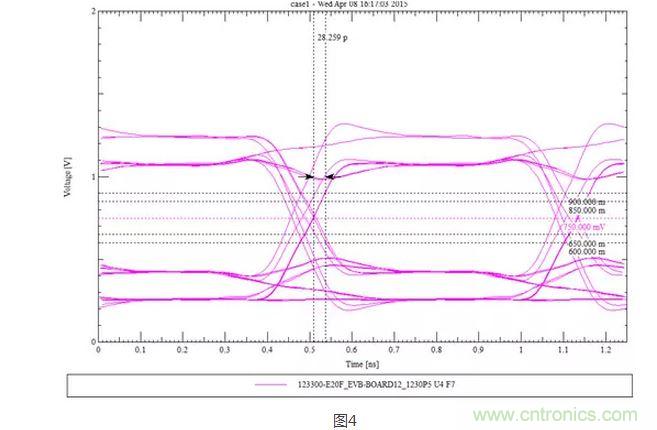

下图是1600Mbps的DDR3信号，判断门限AC150，跑出来的波形一量5V/ns。JEDEC的derating表最大到2v/ns,咋办？
简单，可以用上面的公式计算出derating值，但上述公式只适用于>1v/ns的情况。然后和基准值相加得到总的建立保持时间，如下表，总共所需的建立保持时间的总和是255ps。这样就可以准确的估算时序裕量了。

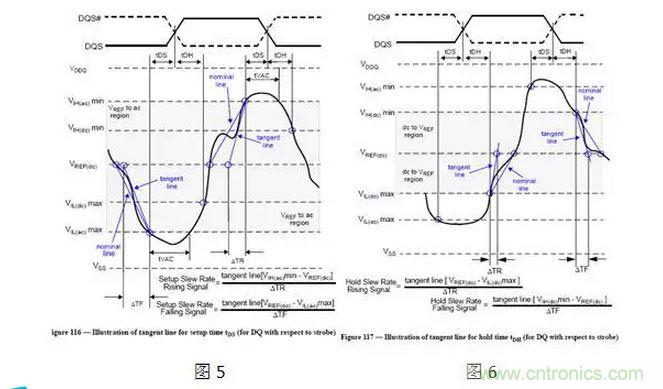

当我们的上升沿，下降沿单调性差时，我们该如何确定slew rate呢？JEDEC规范中定义了normal slew rate和tangent slew rate，如图5，图6。
问题来了：到底是选normal slew rate还是tangent slew rate，为什么？
