一、现象：在对耳机端口进行放电测试时，产品容易出现不可恢复的死机。

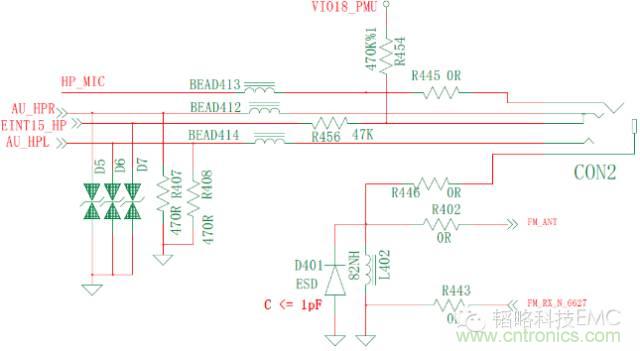

1、电路如下：


二、问题排查    通过逐一断开排除，确定静电是通过HP_MIC脚把IC击穿，造成产品不开机。

三、问题分析：
 1、分析原理图可知HP_MIC脚通过1K电阻连接到电源管理IC；
2、耳机采用的是苹果标准接口，苹果耳机接口图如下，从图中可以看出HP_MIC在耳机母座最外面一个脚，金属弹片正好裸露在外面，极易受静电影响。
 3、HP_MIC管脚没有使用静电抑制器件保护后端电路。


四、解决办法
 1、在靠近耳机母座HP_MIC脚上对地增加静电抑制器和1000PF电容，静电抑制器使用工作电压5V,钳位电压低于10V的种类。各种材料静电抑制器钳位电压对比如下，因此选用TVS才能满足。
（1）压敏电阻：一般在10V以上；
（2)高分子静电抑制器：一般在20V以上；
（3）TVS管：一般在8-15V。
2、如果结构允许改成诺基亚的耳机接口，让HP_MIC不裸露到外面，具体如下：

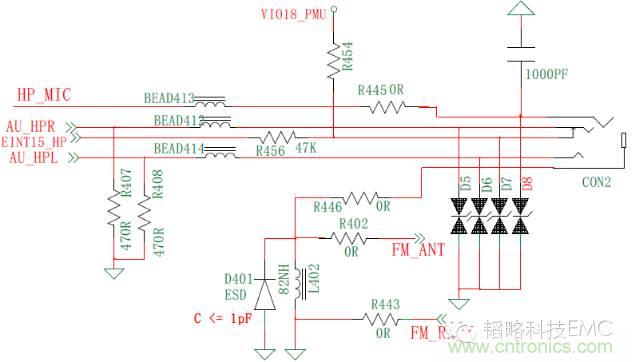

3、静电抑制器要靠近端口放置，经过静电保护器件后再做其他电气连接。  4、静电抑制器接地端要有大面积的地，才能对静电起到很好的泄放作用。五、重新设计后原理图如下：
