【导读】某项目在进行ESD测试当中，当静电枪靠近塑胶机器浮地产品的外壳进行空气放电时12KV，机器容易死机，重启或者VDD损坏。本文避重就轻，由EMC的点，来折射出EMC的面与体，我们选择了材料与器件的EMC要点出发，深入地阐述电介质的特点及应用。
电磁兼容所要研究的内容涉及广泛，它从EMC三要素出发，以国际标准组织研究并出具标准及方法，以第三方实验室模拟测试为评估，以实际应用现场与最终裁判，涵盖了物理，化学，环境，材料，电子学，工业工程，测量等自然科学与工程科学。
对于企业产品EMC设计来说，当项目工程设计中遇到EMC问题时，我们总会用不同方法去解决，成本与方案很多时候都大为不同，其主要原因为每种EMC问题所体现的特征都大不一样，因此所对应的方案与策略也不尽相同。
本文避重就轻，由EMC的点，来折射出EMC的面与体，我们选择了材料与器件的EMC要点出发，深入地阐述电介质的特点及应用。
【现象描述】
某项目在进行ESD测试当中，当静电枪靠近塑胶机器浮地产品的外壳进行空气放电时12KV，机器容易死机，重启或者VDD损坏。
【原因分析】
快速定位：通过拆机分析，我们发现ESD路径为从外部静电枪开始，经过塑料外壳上下的间隙，再打到PCBA上去，将PCBA上的软件系统及硬件系统打挂，造成各种ESD失效现象。
深入分析：使用透明胶将如图所示的PCBA上的裸露的测试点包住，在几台机器上都验证15KV OK；联合结构工程师计算一下外壳到PCBA的爬电距离为5mm，爬电距离明显不够，通过将静电枪与PCBA的爬电距离拉远至10mm，即使不采用任何措施，15KV也是OK了。考虑到项目结构，生产，可靠性等因素，我们采取了另外一种方式，将旁边的走线铺上白油或者绿油，测试依然OK。
【整改方案】
考虑到爬电距离不能改变，对于已经生产的产品，可使用粘性较强的美工胶纸粘贴在PCBA上或直接喷绿油盖住测试点，对于之后的改版升级，建议直接将测试点挪到PCBA中央，并在PCBA板边露GND铜。
随便说两句

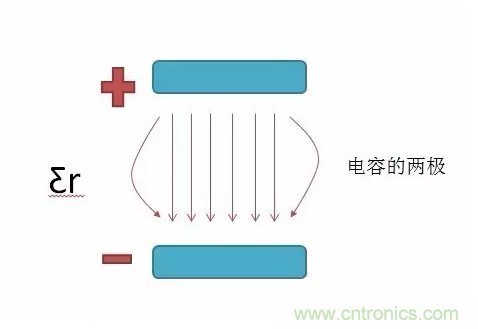

本案例中利用了电容的两极原理，中间介质若没被击穿，那就是“场”的原理，如果被击穿，那就是“路”的原理。
电容被击穿，介质不再绝缘，成为导体，变成电路的导线；介质没被击穿，介质还是绝缘，电容还是电容，中间是电场。
