【导读】今天我们要研究的一个整改案例是一个为二次开发项目，在进行CISPR22 RE ClassB测试中，RE辐射超标了10几dB，其超标频点来自于13.56MHz的高次谐波：149.16MHz，176.28MHz，203.4MHz，230.52MHz。看看我们的工程师是如何整改的。
为什么要研究电磁辐射？

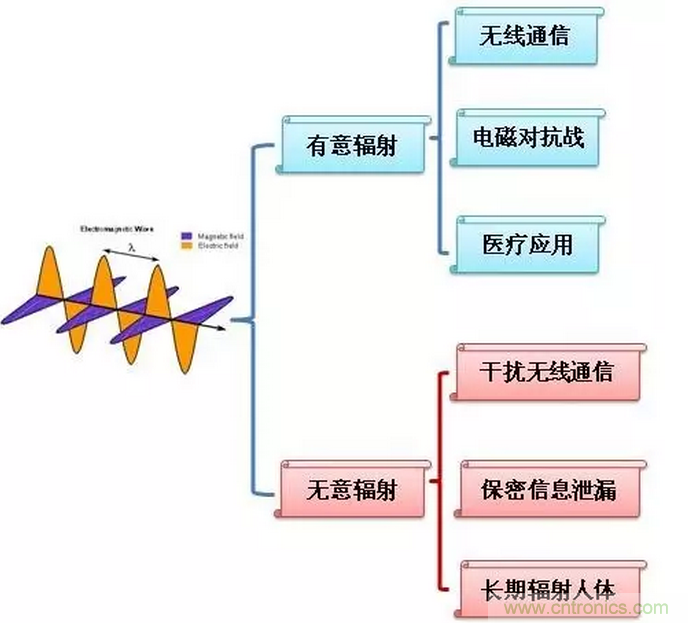

电磁辐射的定义----电场和磁场的交互变化产生的电磁波，电磁波向空中发射或泄露的现象。电子产品可以产生有意辐射发射，相当于我们专门做了一个天线，利用有意电磁辐射来进行通信，同理，其可应用与干扰通信（军事电磁战等），医疗设施等等。电子产品也可以产生无意发射，这是我们不愿意看到的，这些无意发射一般干扰电平较低，但他们会影响天线接收，占用有意发射信道，长期辐射人体，保密信息泄密等等。
我们要加强有意发射，消灭或者减轻无意发射。
谐振电路到底威力在哪里？
在上图中，电容两端的电压被放大至Q倍，本项目输入电压为3V，Q值为50，因此13.56MHz的载波被放大至150V，dV/dt那是相当恐怖。
【现象描述】

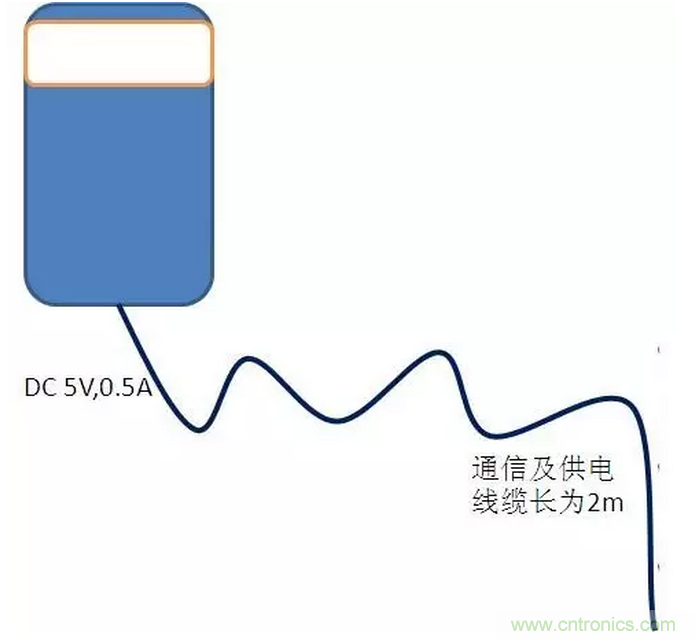

某项目为二次开发项目，在进行CISPR22 RE ClassB测试中，RE辐射超标了10几dB，其超标频点来自于13.56MHz的高次谐波：149.16MHz，176.28MHz，203.4MHz，230.52MHz。
【原因分析】
快速定位：从RE辐射摸底测试来看，辐射超标的频点主要来自于200MHz左右，通过RE辐射排查法，我们发现在通信及供电线缆上扣一个镍锌铁氧体磁环，辐射超标点立马降低了20dB，结果合格。
深入研究：对比此项目的第一次开发，我们领取了几台样机，发现所有样机都合格，并没有超标。然后我们再领取二次开发的四台样机，发现有的仍然超标很大，有的竟然可以靠近限值下方，余量不大，但结果合格。
经过与项目组沟通，对比原理图及PCB，我们查明了原因，原来二次开发是由于要加硬件模块，把原有的PCB布局关键点改动了很大，那就是将内部线缆经由的地方放置了13.56MHz的RF滤波电感，内部线缆经由RF电感将高压带出引至外部线缆，导致辐射超标。
而导致有的合格有的不合格，其原因在于装配的时候有的线缆离RF电感近，有的远，所以导致结果不一样。
经过将线缆与RF电感全部拉远，发现所有机器的RE结果全部合格。
【整改方案】
对于已经生产机器，将内部线缆部分双绞拧至最短，使得内部线缆部分原理RF电感，结果全部OK。对于接下来机器，可以将这个拧线缆的动作节省掉，将RF电感移动到PCBA另外一边放置，将线缆下方清空，铺GND。
随便说两句
对于RE而言，外部线缆辐射，我们应该重点关注，不但要关注接口滤波，更要关心内部线缆所经由的区域是否干净为低压或者GND完整平面。
另外而言，特别需要关注PCB中的有意高压部分，哪些最高，哪些最低，最敏感。尤其电路谐振，其电源会被放大Q倍，假使Q=100，3V的电压就被放大成300V了，dv/dt的威力就太大了，线缆随便靠近点，容性耦合那是多么严重！
