电磁兼容微讲堂之振铃波标准解读与交流

2017-04-10 [责任编辑:wenwei]
分享到:
5分

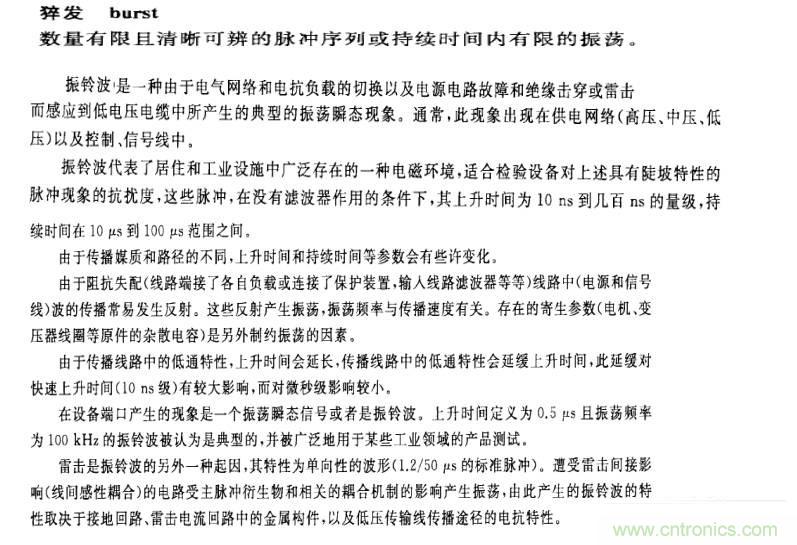

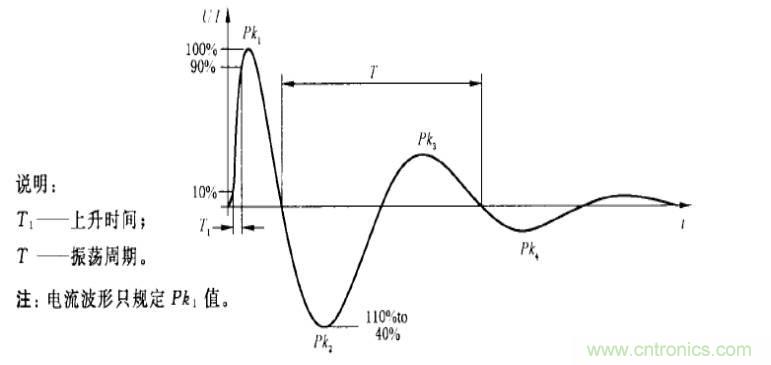

【导读】振铃波是一种由于电器网络和电抗负载的切换以及电源电路故障和绝缘击穿或雷击而感应到低电压电缆中所产生的典型的振荡瞬态现象。通常,此现象出现在供电网络(高压、中压、低压)以及控制、信号线中。本部分的目的是为在试验室中评估居住、商业和工业应用中的电子电气设备的性能建立抗扰度要求和共同参考,同样也适用于发电站和变电站的设备。

 GB/T 17626.12-2013(IEC 61000-4-12:2006)标准是关于运行状态下的电子电气设备抵御由公共或非公共网络中低压电源、控制和信号线产生的非重复的衰减振荡瞬态现象(振铃波)的抗扰度要求和测试方法。

电磁兼容微讲堂之振铃波标准解读与交流

电磁兼容微讲堂之振铃波标准解读与交流

电磁兼容微讲堂之振铃波标准解读与交流

电磁兼容微讲堂之振铃波标准解读与交流

电磁兼容微讲堂之振铃波标准解读与交流

电磁兼容微讲堂之振铃波标准解读与交流

电磁兼容微讲堂之振铃波标准解读与交流

电磁兼容微讲堂之振铃波标准解读与交流

电磁兼容微讲堂之振铃波标准解读与交流

电磁兼容微讲堂之振铃波标准解读与交流






本文来源于电磁兼容EMC。
