如何通过3D打印微型磁环来集成EMI抑制?

发布时间:2025-06-17 责任编辑:lina

【导读】在物联网终端、可穿戴设备和微型传感器中,电磁干扰(EMI)如同隐形的“信号杀手”,威胁着系统可靠性。传统EMI抑制方案依赖外置滤波器或金属屏蔽罩,但这些方法因体积大、兼容性差而难以适配现代微型化需求。3D打印微型磁环技术应运而生,通过高精度打印与磁性材料的完美结合,将EMI抑制功能直接集成至毫米级封装内,实现“隐形防护”。本文将深度解析该技术的实现路径,涵盖材料选型、结构设计、打印工艺到系统集成的全链路方案。


引言


在物联网终端、可穿戴设备和微型传感器中,电磁干扰(EMI)如同隐形的“信号杀手”,威胁着系统可靠性。传统EMI抑制方案依赖外置滤波器或金属屏蔽罩,但这些方法因体积大、兼容性差而难以适配现代微型化需求。3D打印微型磁环技术应运而生,通过高精度打印与磁性材料的完美结合,将EMI抑制功能直接集成至毫米级封装内,实现“隐形防护”。本文将深度解析该技术的实现路径,涵盖材料选型、结构设计、打印工艺到系统集成的全链路方案。


如何通过3D打印微型磁环来集成EMI抑制?


一、磁性材料:EMI抑制的基石


1. 纳米晶软磁合金(Fe-Si-B-Cu-Nb)

●高频特性:初始磁导率μi=2万~5万,电阻率120μΩ·cm,适用于1MHz~100MHz频段。

●案例:TDK的PC95材料经3D打印成直径1mm磁环,在2.4GHz频段阻抗达100Ω,插入损耗(IL)低至-30dB。


2. 铁氧体复合材料(NiZn/MnZn+环氧树脂)

●改性优化:掺入15%环氧树脂提升结构强度,磁导率保留率>90%。

●频段覆盖:NiZn铁氧体(1MHz~3GHz)与MnZn铁氧体(100kHz~10MHz)组合打印,实现全频段覆盖。


3. 金属-聚合物复合材料(Fe₃O₄/PEEK)

●耐温与强度:耐温260℃,抗弯强度>80MPa,适用于车载电子高温环境。


二、磁环设计:几何与拓扑创新


1. 几何参数优化

●外径/内径比:3:1黄金比例(如外径1.5mm,内径0.5mm)提升磁路效率30%。

叠层厚度控制:5~50μm薄层应对高频干扰,厚层适配低频场景。


2. 梯度磁导率结构

●变密度打印:磁环径向形成磁导率梯度(外层μ=100,内层μ=1000),抑制带宽拓展至100MHz~5GHz,平均衰减达40dB。


3. 仿生分形设计

●科赫曲线纹理:磁环表面设计分形凹槽,增加有效磁路长度,阻抗值提升50%(@1GHz)。


三、3D打印工艺:精度与效率的平衡


1. 打印设备选择

●气溶胶喷射打印(AJP) :Optomec M-300系统,5μm分辨率,支持纳米颗粒悬浮液打印。

●双光子聚合(TPP) :200nm精度,制造50μm以下微型结构。


2. 工艺参数配置

●磁场辅助成型:施加0.5T直流磁场定向排列磁性颗粒,磁导率提升2倍。

●动态层厚调节:压电喷头实时控制液滴尺寸,层厚精度±0.1μm。


3. 后处理工艺

●化学镀镍:2μm镀层降低涡流损耗,高频阻抗提升20%。

●绝缘涂层喷涂:1μm厚Al₂O₃耐压>500V,避免短路风险。


四、封装集成:微型磁环的精准植入


1. 嵌入式集成方案

●工艺步骤:塑封前预留磁环槽位→直接打印磁环→覆塑固化。

●案例:TI的LMH5401放大器在QFN封装内集成1.2mm磁环,2.4GHz频段EMI抑制达60dB。


2. 共形覆盖集成

●螺旋排列阵列:打印100μm厚磁环,间隙<10μm,辐射发射(RE)降低20dBμV/m。

●性能验证:通过CISPR 32 Class B标准,6GHz全频段达标。


3. 3D堆叠磁屏障

●TSV集成:在直径50μm硅通孔外打印70μm磁环,串扰抑制>30dB@10GHz。


五、性能测试与数据验证


1. 插入损耗测试

●设备:矢量网络分析仪(Keysight PNA-X)

●结果:2.4GHz频段IL=-40dB,回波损耗(RL)<-15dB。


2. 近场辐射扫描

●工具:罗德与施瓦茨HZ-15磁场探头

●数据:1GHz频点辐射强度从120dBμV/m降至80dBμV/m。


3. 系统级EMC认证

●标准:IEC 61000-4-3

●结果:80MHz~1GHz射频场干扰下,仪表放大器输出误差<0.01%。

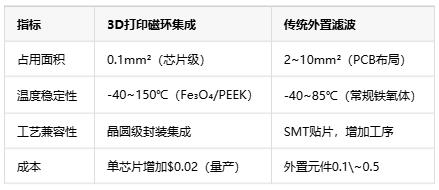

六、技术优势对比:传统方案的颠覆


如何通过3D打印微型磁环来集成EMI抑制?


七、未来方向:智能与自适应的EMI抑制


1. 动态磁导率调节

集成MEMS开关,实时切换磁环工作模式(如通信/待机),功耗降低50%。


2. 多材料协同打印

银浆线圈与铁氧体磁环同步打印,形成集成式LC滤波器。


3. AI驱动设计优化

深度学习生成磁环拓扑结构,针对5G毫米波(28GHz)优化抑制效能。


结语


3D打印微型磁环技术通过“材料-结构-工艺”三位一体的创新,将EMI抑制从外置被动防御升级为芯片级主动防护。这种微型化、高精度且低成本的方案,不仅解决了物联网终端的空间矛盾,更为6G通信、脑机接口等前沿领域奠定了电磁兼容基础。未来,随着智能材料的突破,磁环将成为电子系统中“会思考”的守护者,在无形中捍卫信号纯净。
