仪表放大器的斩波稳定技术原理

发布时间:2025-06-17 责任编辑:lina

【导读】斩波稳定技术(Chopper Stabilization)是消除放大器低频噪声与直流误差的核心技术,尤其针对仪表放大器的1/f噪声(粉红噪声)和输入失调电压(Vos),可将其影响降低至μV级甚至nV级。其原理基于信号调制-放大-解调的频域处理方法,结合动态校准机制,突破传统放大器的噪声极限。


斩波稳定技术(Chopper Stabilization)是消除放大器低频噪声与直流误差的核心技术,尤其针对仪表放大器的1/f噪声(粉红噪声)和输入失调电压(Vos),可将其影响降低至μV级甚至nV级。其原理基于信号调制-放大-解调的频域处理方法,结合动态校准机制,突破传统放大器的噪声极限。


一、斩波稳定技术的基本原理


1. 信号调制(Chopping)

将输入信号通过方波调制器上移至高频区域,避开1/f噪声的主要能量段(通常为0.1Hz~100Hz)。例如:

●调制器结构:MOS开关阵列交替反转输入信号极性,调制频率(f_CHOP)通常为几百Hz到数kHz(如400Hz)。

●调制效果:输入信号(基带)被“搬移”至高频频段(f_CHOP±f_IN),而放大器本身的1/f噪声仍集中在低频段。


2. 放大过程

调制后的高频信号经过主放大器放大,此时:

●主放大器噪声特性:1/f噪声和失调电压仍位于低频段,未被调制过程影响。

●高频信号与低频噪声分离:有用信号处于高频,而噪声和失调处于低频,在频域上实现隔离。


3. 解调与低通滤波

放大后的信号通过解调器(同频方波)恢复至基带,并通过低通滤波器(LPF)提取有用信号:

●解调器同步反转:将高频信号还原至基带,同时将主放大器的失调电压与低频噪声调制到f_CHOP频段。

●低通滤波:滤除高频成分(包含被搬移的噪声),保留原始低频信号。

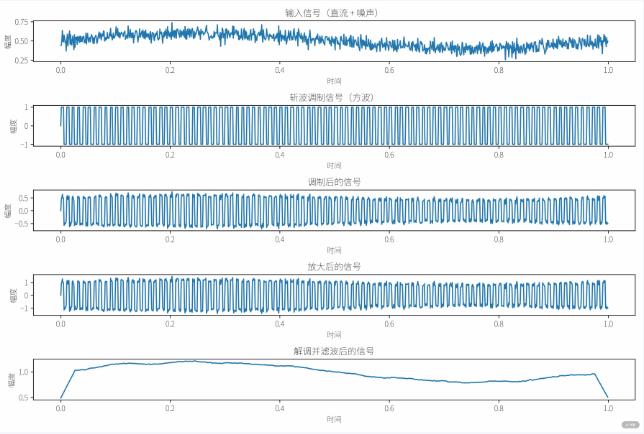

仪表放大器的斩波稳定技术原理

(图示:输入信号经过调制-放大-解调后的波形变换)


二、斩波技术的核心实现步骤


以ADI的AD8637斩波稳定仪表放大器为例,其关键模块包括:


1. 输入调制器:MOS开关阵列,将输入信号以400Hz频率切换极性。

2. 增益级:低噪声放大器(LNA),增益设为1000倍。

3. 输出解调器:与输入调制器同步的反向开关网络。

4. 动态补偿网络:消除残余纹波(Ripple Rejection Loop)。


信号流示例:


●原始信号:10μV @ 10Hz

●调制后信号:10μV @ 400Hz ±10Hz

●增益级输出:10mV @ 400Hz ±10Hz

●解调后信号:10mV @ 10Hz(有效信号)+ 10mV @ 800Hz(噪声)

●低通滤波(截止频率100Hz)后:输出10mV @ 10Hz,噪声峰峰值<1μV。


三、对噪声与失调的抑制机制


●1/f噪声消除

1/f噪声能量集中在低频段,被解调后搬移至f_CHOP±f_NOISE(如400Hz±10Hz),通过低通滤波器(LPF)大幅衰减,等效输入噪声密度可降至30nV/√Hz。


●失调电压校准

输入失调电压(Vos)被调制为交流信号(幅值=2×Vos,频率=f_CHOP),通过LPF后平均值为零。AD8637的残余失调电压<1μV。


●温度漂移抑制

斩波频率远高于温度漂移的变化速率,使漂移误差被动态平均化。例如,AD8629的温度漂移系数为0.01μV/℃。


四、技术挑战与优化方案


1. 残余纹波(Chopper Ripple)

●成因:调制/解调非理想同步或时序误差导致的残余高频分量。

●解决:

        引入Ripple Reduction Loop(RRL),通过反馈抵消纹波。

       提高开关切换速度,降低开关电荷注入(Charge Injection)。


2. 带宽限制

●信号带宽受限于斩波频率的1/10(奈奎斯特准则),若f_CHOP=400Hz,则有效信号带宽需<40Hz。

●扩展方案:采用多通道并行斩波(如交错调制),或结合自动调零(Auto-Zero)技术拓宽带宽。


3. 电磁干扰(EMI)

●高频斩波信号可能辐射干扰其他电路。


4. 抑制方法:

●差分调制路径对称布局,抵消共模辐射。

●集成片上滤波电容(如AD8629内置10pF电容)。


五、斩波稳定技术的典型应用


1. 生物电信号采集

●例如心电图(ECG)检测中,AD8233通过斩波技术将0.5mV心电信号的等效输入噪声降至0.3μVpp,实现医疗级精度。


2. 高精度传感器

●工业称重传感器采用LTC1052,利用斩波稳定消除应变片的μV级失调漂移,24小时漂移<1μV。


3. 精密测量仪器

●吉时利(Keithley)2182A纳伏表内置斩波放大器,分辨率达10nV,用于材料电阻率测量。

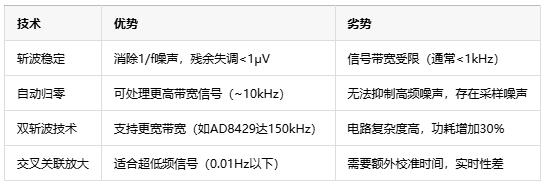

六、与其他技术的对比


仪表放大器的斩波稳定技术原理


总结


斩波稳定技术通过信号频域搬移与动态校准的结合,实现了对低频噪声和直流误差的“靶向清除”。对于需要μV级精度的应用场景(如医疗电子、工业传感),该技术是突破传统放大器性能极限的关键。未来,随着开关速度提升(如GaN MOS技术)和自适应算法的引入,斩波稳定技术将在更宽带宽与极低功耗之间实现平衡,推动精密测量进入亚微伏时代。
