仪表放大器：定义与核心使命
仪表放大器是一种专为精确放大差分信号（两个输入端子之间的电压差）而设计的高性能放大器电路。其核心使命在于：在存在强大共模干扰（同时作用于两个输入端的噪声或干扰电压）的环境下，高保真地提取并放大微弱的差模信号。这一独特能力使其成为传感器接口、生物电信号采集（如ECG、EEG）、精密测量仪器等应用的首选前端放大器。
典型功能模块：三运放架构
最经典且广泛应用的仪表放大器结构是三运算放大器（三运放）架构：
1. 输入缓冲级： 由两个同相输入运算放大器（A1, A2）构成。它们提供极高的输入阻抗（通常高达吉欧姆甚至太欧姆级别），几乎不从信号源汲取电流，这对连接高阻抗传感器（如应变计、pH电极）至关重要。同时，这一级开始提供一定的共模抑制能力。
2. 差分增益级： 由一个差分放大器（A3）构成。该级设定仪表放大器的主要电压增益（Av = 1 + 2R2/R1，其中R1是连接在两个缓冲运放反相输入端之间的电阻，R2是每个缓冲运放反馈回路中的电阻）。其核心任务是最大化地抑制共模信号，仅放大两个输入缓冲器输出的差值。
3. 精密匹配电阻网络： 电阻R1和R2（通常要求严格匹配且具有低温度系数）是精确设定增益和保证高共模抑制比（CMRR）的关键。现代集成式仪表放大器（如AD620, INA128）在芯片内部通过激光微调等技术实现这些电阻的高精度匹配。
本质区别：仪表放大器 vs. 功率放大器

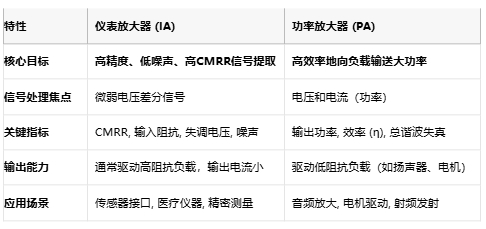

仪表放大器与功率放大器服务于截然不同的目标：
简言之，IA是信号的精密“雕刻师”和“提取器”，而PA是能量的“搬运工”和“输出器”。
设计难点：精密之路的挑战
设计高性能仪表放大器面临多重严峻挑战：
1. 极致共模抑制比（CMRR）： CMRR是IA的生命线。在低频（如50/60Hz工频干扰）下实现>100dB（甚至120dB以上）的CMRR是巨大挑战。这要求输入级和差分级的电路结构高度对称，内部电阻网络匹配精度极高（误差<0.01%），以及运放本身具有优异的共模抑制特性。温度变化、电源电压波动都会显著劣化CMRR。
2. 低输入失调电压与低漂移： 失调电压（输入为零时的输出误差）及其随温度（温漂）和时间（时漂）的变化必须极小（μV级甚至nV级）。这对输入级运放的精密设计和激光微调/自动归零/斩波稳零等技术的应用提出了苛刻要求。
3. 低噪声： 放大微弱信号时，放大器自身的噪声（电压噪声、电流噪声）会淹没信号。设计需要在低1/f噪声（低频关键）和宽带噪声之间取得平衡，并优化输入级晶体管的尺寸和偏置。
4. 高输入阻抗与低偏置电流： 连接高阻抗传感器时，高输入阻抗（避免信号衰减）和极低的输入偏置电流（避免在传感器内阻上产生压降误差）至关重要，通常采用JFET或CMOS输入级。
5. 增益精度与线性度： 增益需高度精确（尤其对于固定增益IA），并且在宽输入范围内保持良好的线性度（低失真）。电阻匹配精度和运放的开环增益是关键。
6. 带宽与建立时间： 在保证高精度、低噪声的同时，满足应用所需的带宽和快速建立时间（输出稳定到最终值所需时间）也是一项挑战。
7. 功耗与性能权衡： 在便携式和植入式医疗设备等应用中，极低功耗是刚需，而这往往与噪声、带宽等高性能指标相冲突。
制造与工艺特点：硅片上的精密艺术
现代仪表放大器主要采用集成电路形式制造，工艺特点鲜明：
1. 精密模拟工艺： 通常采用双极型（Bipolar）、互补双极型（CBCMOS, 如ADI的XFCB）、BiCMOS（结合双极和CMOS）或精密CMOS工艺。双极器件在噪声、匹配性方面有优势；CMOS利于实现高输入阻抗和低功耗。
2. 激光微调（Laser Trimming）： 这是实现高精度（低失调、高CMRR、精确增益）的核心工艺。在晶圆阶段，使用激光精确烧蚀薄膜电阻（通常是SiCr或NiCr），改变其阻值以达到目标精度。这是集成IA性能优于分立搭建的关键。
3. 自动测试与校准： 复杂的自动测试设备（ATE）在封装前后进行严格测试，部分高端器件甚至在内部集成校准DAC进行动态失调校准（如ADI的AD8231）。
4. 先进封装： 采用小型化封装（如MSOP, LFCSP）以节省空间，并关注封装对称性和热设计以减小热梯度引起的误差。
5. 隔离技术： 应用于工业或医疗的高压场景时，需采用特殊的隔离工艺（如片上变压器隔离、电容隔离）来保证安全性和抗共模高压能力（如ADuM3190）。
应用领域：无处不在的精密感知
仪表放大器是精密测量链的“咽喉要道”，应用极其广泛：
1. 医疗电子： 心电图（ECG）、脑电图（EEG）、肌电图（EMG）、血糖监测、病人监护仪、除颤器、植入式设备（起搏器、神经刺激器）等生物电信号采集的核心前端。对安全性、低噪声、高CMRR要求最高。
2. 工业过程控制与自动化： 压力/力传感器（应变片桥路）、温度传感器（RTD, 热电偶）、流量计、液位计的接口电路。需应对恶劣环境（温度变化、强电磁干扰EMI）。
3. 测试与测量仪器： 高精度数字万用表（DMM）、示波器前端、数据采集系统（DAQ）、频谱分析仪等，要求极高的精度和稳定性。
4. 航空航天与国防： 飞行控制系统传感器（陀螺仪、加速度计）、发动机监控、高可靠性通信设备。
5. 消费电子（高端）： 高端音频设备（麦克风前置放大器）、精密电子秤、健身器材生物传感器。
6. 能源管理： 电池管理系统（BMS）中的电流检测（通常配合检测电阻使用）。
行业现状与发展趋势：向更高、更小、更智能迈进
当前仪表放大器行业呈现以下特点与趋势：
1. 国际巨头主导，国产替代加速： Analog Devices（ADI）、Texas Instruments（TI）、STMicroelectronics（ST）等国际半导体巨头占据技术和市场主导地位，提供最全面和最高性能的产品线。国内厂商（如圣邦微电子、思瑞浦、3PEAK）正积极布局，在通用型和部分专用型IA领域取得突破，国产替代进程加速。
2. 性能持续突破：
● 更高CMRR与更低噪声： 追求在更宽频率范围内的极致性能。
● 更低失调与漂移： 广泛采用零漂移技术（Zero-Drift），即结合自动归零（Auto-Zero）和/或斩波稳零（Chopper Stabilization）技术（如ADI的AD8429, TI的INA188），将失调和温漂降至nV/°C级别，有效抑制1/f噪声。
● 更宽带宽与更快建立： 满足高速数据采集需求。
3. 更低电压与更低功耗： 适应便携式和电池供电设备需求，工作电压向1.8V、甚至更低发展，静态电流降至μA级（如TI的INA350）。
4. 更高集成度： 将仪表放大器与可编程增益放大器（PGA）、ADC驱动器、参考电压源、滤波器甚至ADC本身集成在单芯片内，形成完整的信号链解决方案（如ADI的AD7124-4/AD7124-8 集成PGA的Σ-Δ ADC）。
5. 更小型化封装： 采用WLCSP（晶圆级芯片尺寸封装）等先进封装技术，满足可穿戴设备和植入式设备的微型化要求。
6. 智能化与可配置性： 增加数字接口（SPI, I2C）以实现增益、带宽、滤波器截止频率甚至校准参数的数字配置（如ADI的AD825x系列）。
7.增强鲁棒性： 集成更强的电磁干扰（EMI）抑制、过压/过流保护功能，提升在恶劣工业环境下的可靠性。
总结：不可或缺的精密之眼
仪表放大器，这个模拟电子领域的精密核心，以其卓越的共模抑制能力、高输入阻抗、低噪声和优异的直流特性，成为连接真实物理世界（传感器）与数字处理世界的可靠桥梁。它默默无闻地在医疗设备中守护生命体征，在工业现场精准感知压力温度，在科研仪器里捕捉细微变化。设计制造它需要克服匹配、噪声、漂移等重重难关，依赖精密的硅工艺和微调技术。当前行业由国际巨头引领，但国产化势头强劲；技术发展正朝着更高性能、更低功耗、更小尺寸、更高集成度和更强智能化的方向飞速演进。无论是现在还是未来，在一切需要高精度感知和测量的地方，仪表放大器都将继续扮演着无可替代的关键角色，堪称现代电子系统中洞察秋毫的“精密之眼”。
