一些客户在一些列产品中都使用相同的功率放大器IC。这让他们可以更大批量地采购一种器件，从而降低成本，简化库存。他们可能会使用一种小功率电源来节省成本。客户会使用一个小功率电源的闭环、固定增益放大器。它限制了输出电压摆动（通过限制输出），这样可以保护小功率电源免受过电流状态的损坏。但是，一个简单的衰减器便可让系统更加安静。让输出稍微失真，可极大增加感知RMS功率。在确定增加失真程度时需小心谨慎，不得增加过多！
对于其他客户而言，限制其信号的电压输出可帮助限制扬声器漂移。但是，在这种情况下应小心操作，因为进入扬声器的高RMS功率可能会引起可靠性问题。
在数字处理系统中，可通过使数字采样饱和给信号引入THD。也就是说，使用足够增益，推移最高有效位，让其超出数字采样大小。例如，您有一个24位字，您的采样为 0x900000。使用12 Db增益，最高音频位便超出采样的最高有效位（MSB）。
之后，下调该数据至您需要的音频输出电平。所以，其可以概括为：

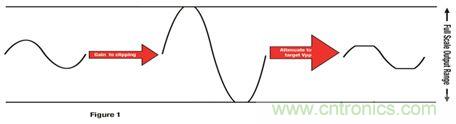

图1 放大信号为削波增加 THD，然后降低输出产生特定峰值到峰值电压的更平均功率
这听起来简单，但许多音频处理器实际并非最高有效位=全量程音频。例如，一些TI的音频处理器使用一种被称为 9.23 的数据格式。这种采样数据可用下列方法表示 16 位或者 24 位数据：
图2 把标准16位或者24位音频采样映射至 32 位或者 48 位内存位置中
正如您看到的那样，MSB 和 LSB 添加了一些补位。LSB 很容易理解—如果您削减某个 16 位字（使用 CD 播放器），则您仍然有一些无需删减便可复制的位。
在顶端，共有 9 个位，用于防止音频数据意外饱和。例如，如果您使用一个24-dB增压的均衡器 (EQ)，并且您输入一个“全量程”16 位字，则您可能会非有意地让信号饱和，也即增加失真，而这与我们努力的方向背道而驰。
削波时存在振幅损失，因此 THD（后）可能允许少量增益通过 THD 管理器。10%失真削波带来约–1dB输出电平损失。
实例操作
在我们的例子中，系统有一条9.23音频通路。我们希望在–12 dB输出下产生10%THD。平均输入为–10 dBFS（–10 dB参考24位全量程音频源）。
我们需要放大至全量程及以上（“溢出位”9位）。因此，在一个增压模块中，我们给原始源添加10 dB，以达到全量程，之后再添加27dB来填充9个溢出位。现在，增加3dB增益，以对信号削波。总计，我们需要增加40dB增益。
现在，我们有一个填充音频通路MSB的信号，并要求进行削减，这样便可在–12 dB下输出内容。这意味着削减39dB。产生的输出具有10%失真，且输出电平为–12 dB。看！我们现在已经在–12 dB输出下增加了RMS功率（通过增加失真），并同时让电源和扬声器的工作都更加轻松惬意。
与图形可编程处理器（例如：PCM3070 等）一起工作时，利用 TI 的 TI’s PurePath工作室图形开发环境，可以快速地对其进行样机制造和试听。
