【导读】诺基亚像素神机Lumia 1020在苏宁正式开卖,售价高达5999,据悉目前已卖出4万台。Lumia 1020最受关注的莫过于其搭载的4100万像素摄像头,但仅仅高像素是不能满足消费者需求的,Lumia 1020内部还有什么惊人的设计呢?随电子元件技术网一起,一解神机5999高价的秘密。
Lumia 1020采用4.5寸AMOLED触控屏。搭载1.5GHz的高通骁龙双核处理器,并辅以2GBRAM和32GB ROM,内置了4100万像素PureView摄像头。
不得不说,诺基亚的做工宝刀未老的,只是总感觉发力的方向不对的样子,大家一起感受一下。

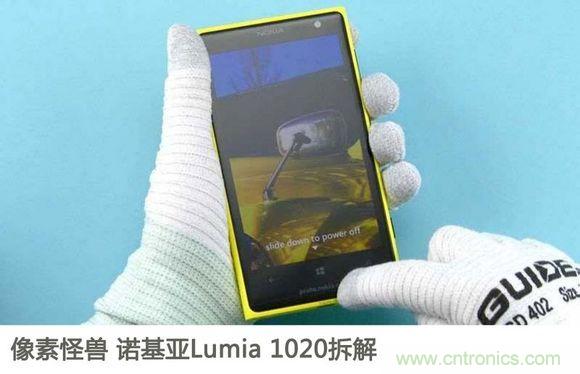

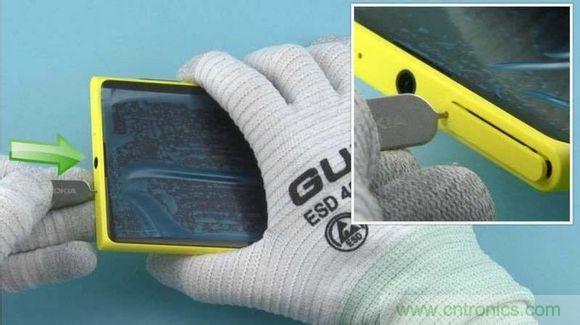

拆手机之前,我们先关机,然后取出SIM卡槽。

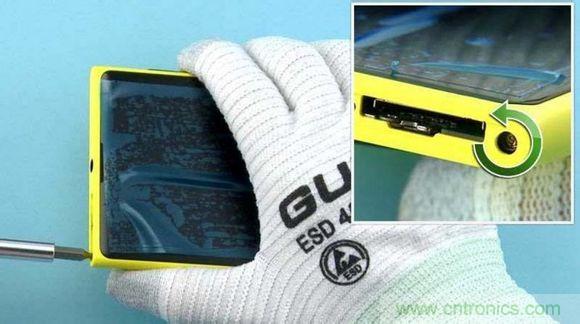

由于采用的是一体化的机身,所以设计得比较巧妙。我们先拧开手机顶部的两颗螺丝。

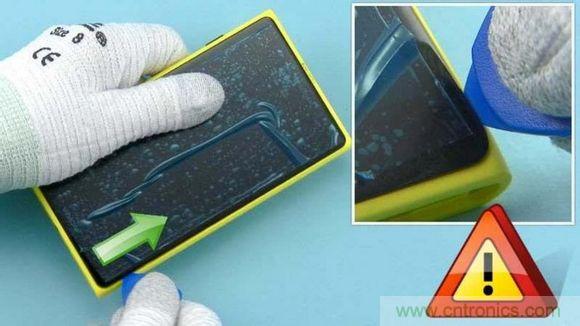

螺丝拧开之后,整块屏幕是可以划开的,但是最好在侧面帮忙撬一撬。
[page]

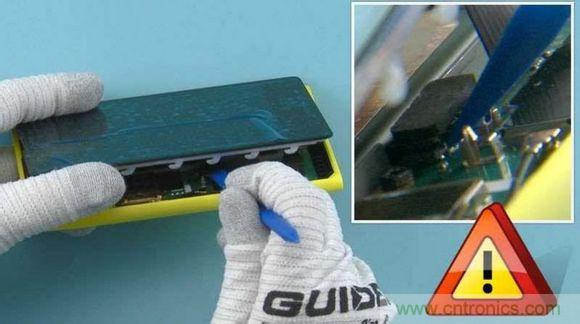

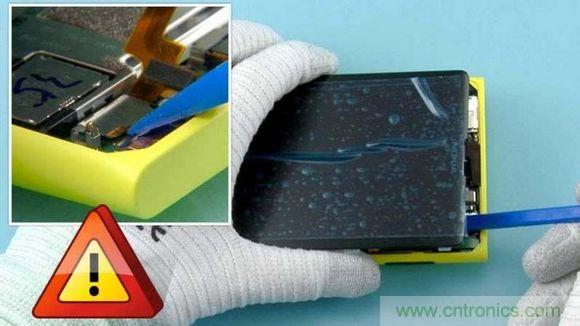

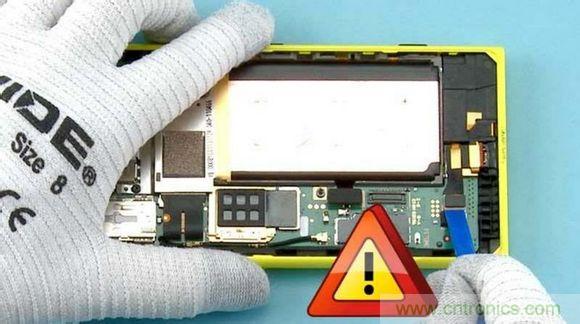

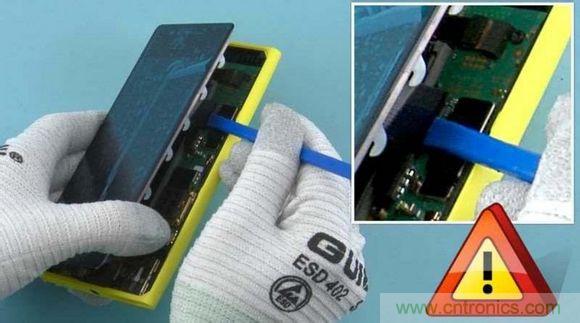

叹号来了,说明要注意,下同。这时候别急着掰开屏幕那一块,因为有排线在中间哦。首先要弄开的是电池的排线,手机断电了更加安全一些。
首先是顶部的一条小的排线,链接着前置摄像头、感应器等部件的。
接着要打开的排线应该是显示屏的。

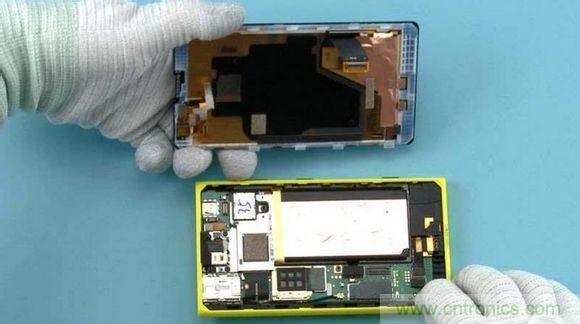

整一块屏幕就这样取开了,屏幕底下好多石墨、散热片之类的东西,一如以往的诺基亚作风。

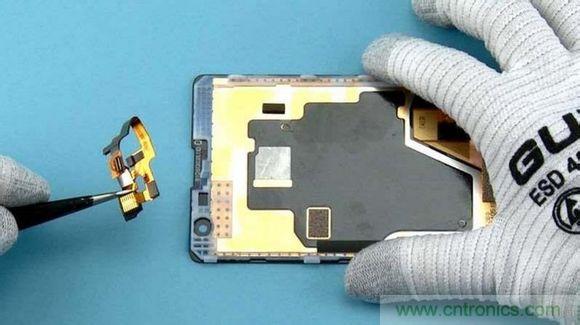

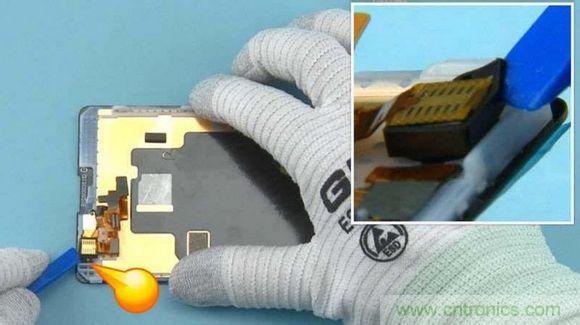

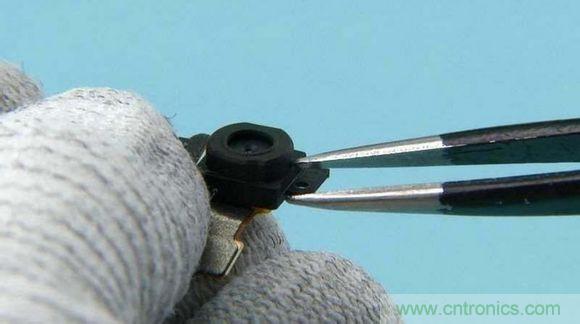

我们来撬开前置摄像头。
[page]
这一组东西就粘在上面,可以取下来。

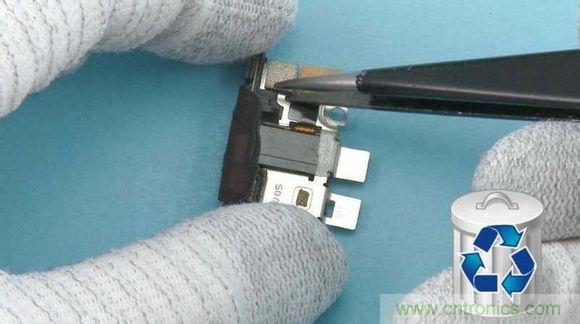

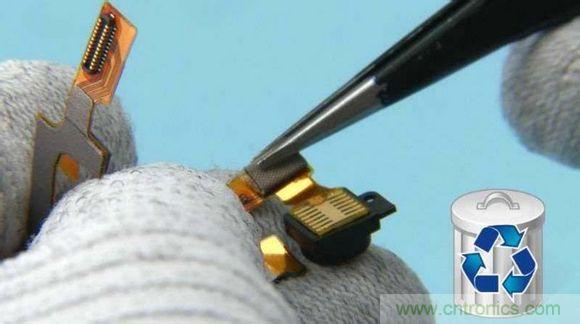

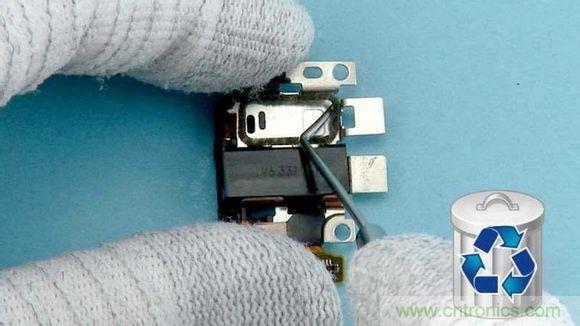

垃圾桶来了,证明这东西可以扔了,换一块新的。因为这个是维修教程,所以肯定比较专业一些了,换了是国内的商家,拆开了,换回去是原来那一块算不错了。
前置摄像头附近有密封胶,可以防尘。

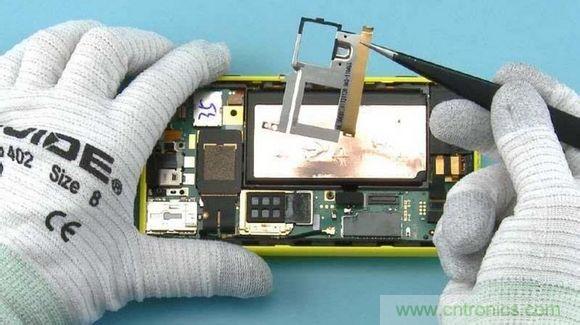

摄像头外面一层保护片,先摘掉。
[page]

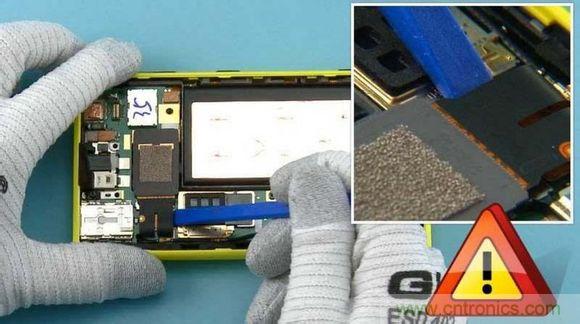

撬开主摄像头的排线。

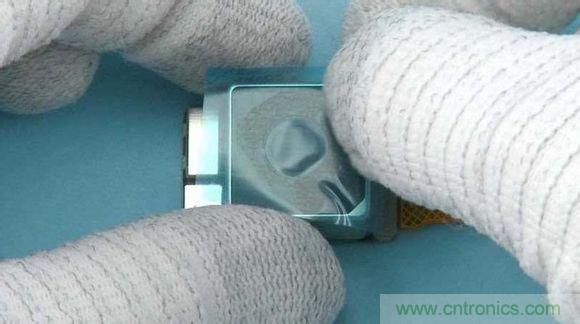

贴个贴纸,把摄像头保护好,避免进灰了。

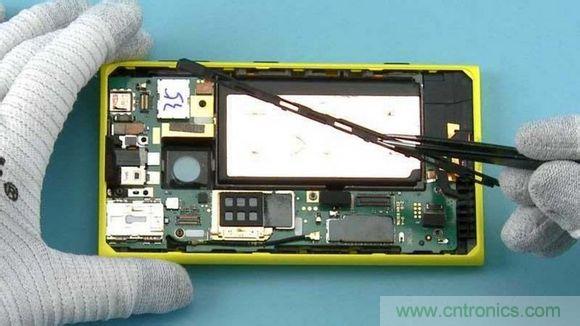

手机侧面有一根填充的条形的东西,旁边也看到一条同轴线。
那一条东西取出来了。

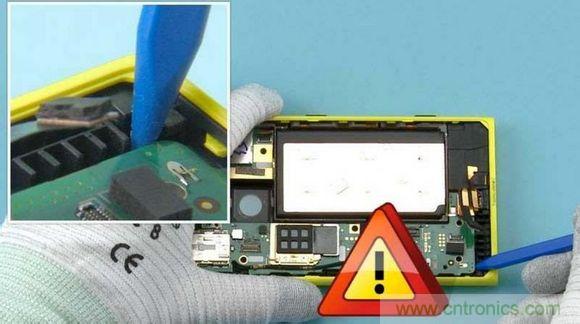

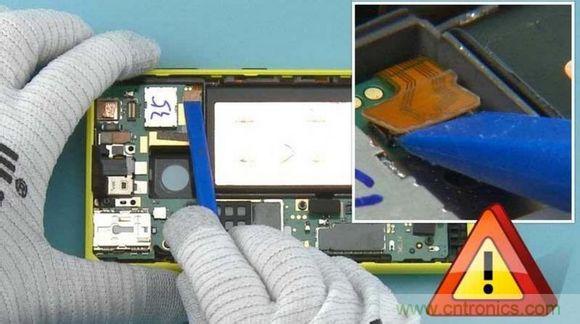

这里是侧面按钮的排线,先撬开。
[page]

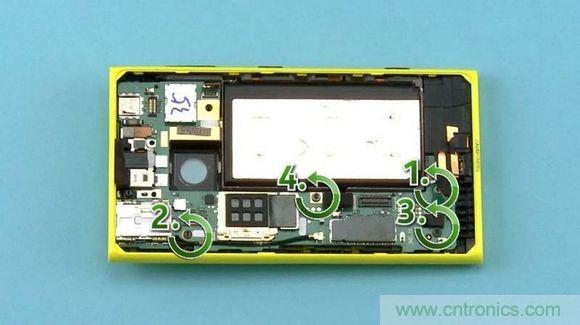

拧开4颗螺丝。

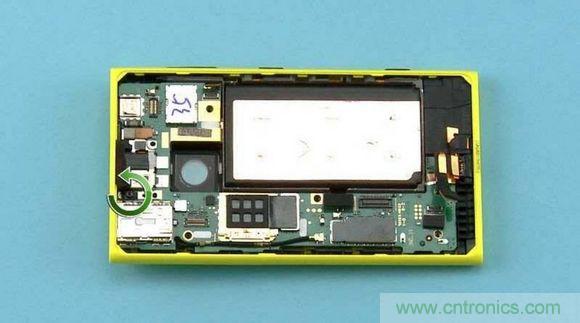

摄像头左边还有一根螺丝要拧开。

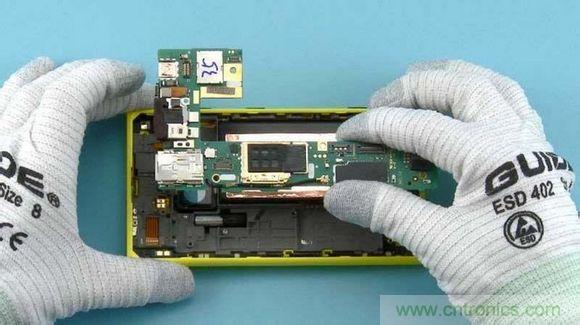

主板这时候就可以热身热身了。
取出主板,呈L型的设计。

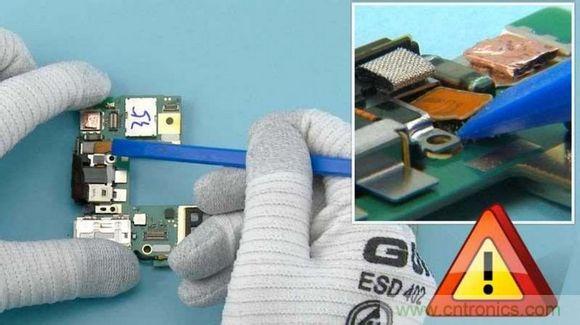

这里是听筒组件的排线。
[page]
听筒这一块东西可以取出来。
这块导静电的东西也可以换掉了。

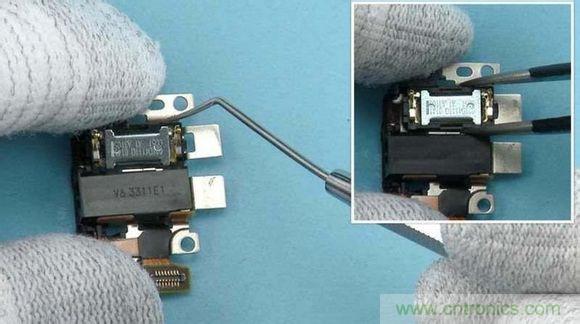

中间的金属状的东西就是听筒了,竖着的,和听筒设计有点不一样哦。
底下还有一圈胶垫,同样也可以起到防尘左右,不过按照维修指南,这里要换掉了。

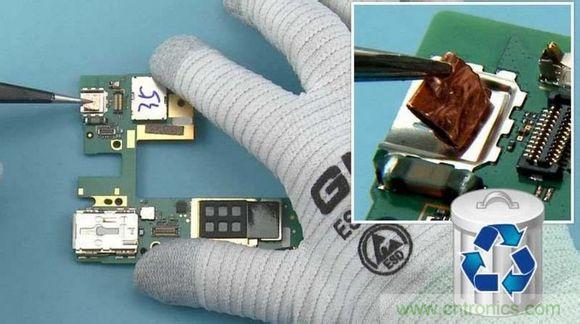

这块东西应该是紧贴前置摄像头背面的东西,可以导热,换掉。
[page]

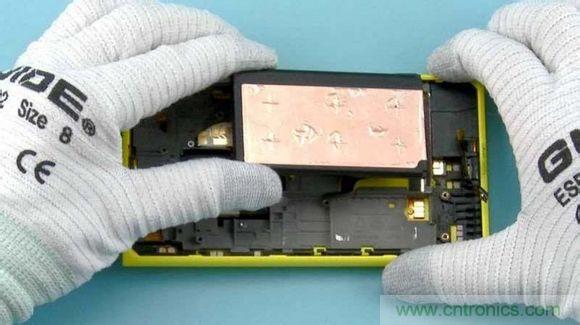

到拆电池了,一般都是用双面胶黏住而已。

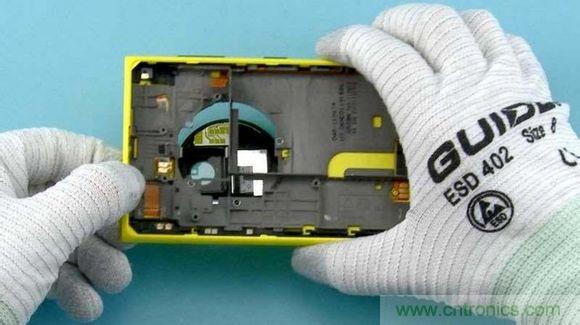

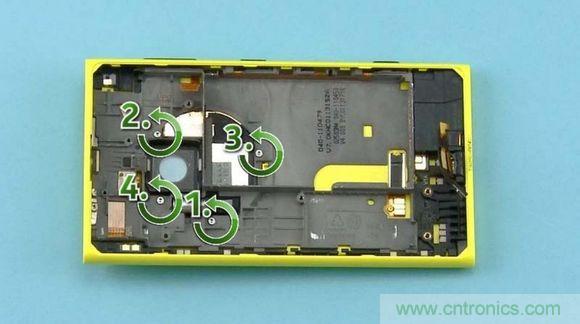

拧开四个螺丝,摄像头那一圈可以取下了。
整个圆形的位置掉下来了。

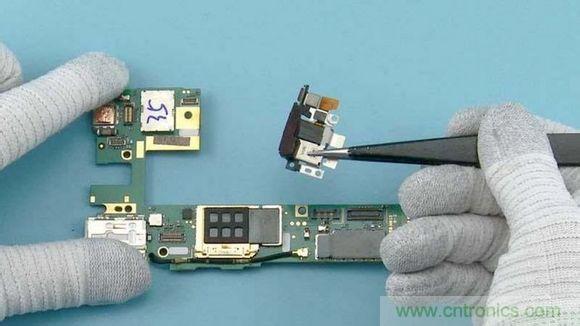

原来这里的组件也并不简单,因为还有氙气闪光灯。

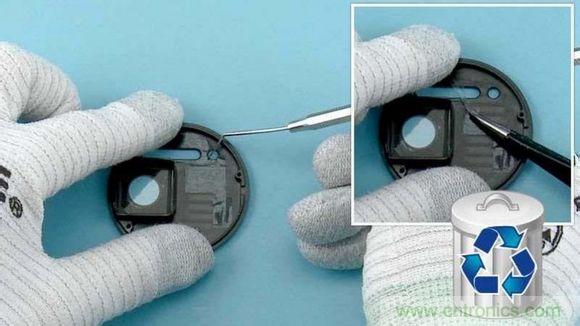

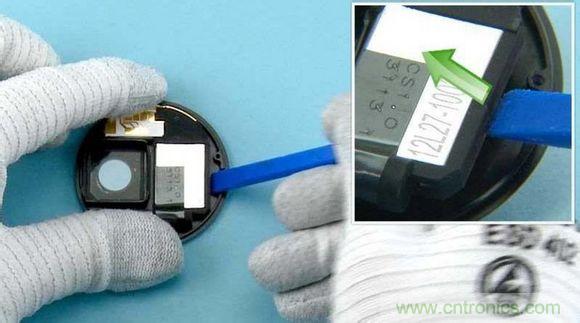

氙气闪光灯下,还有一块石墨贴纸,换掉。
[page]

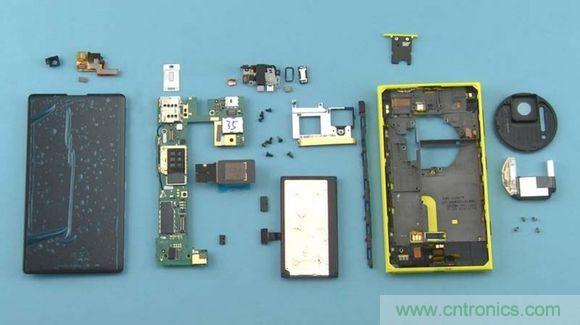

OK,大卸八块就是这样了。

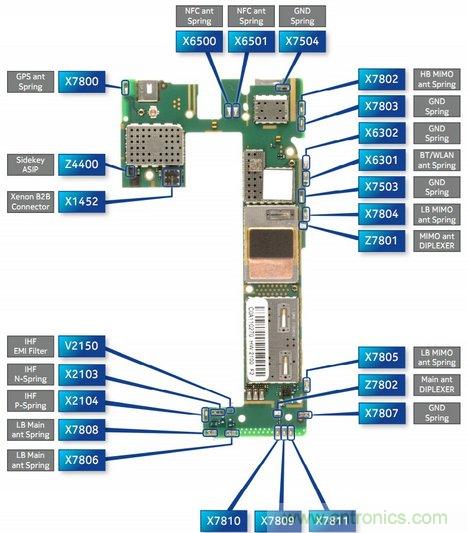

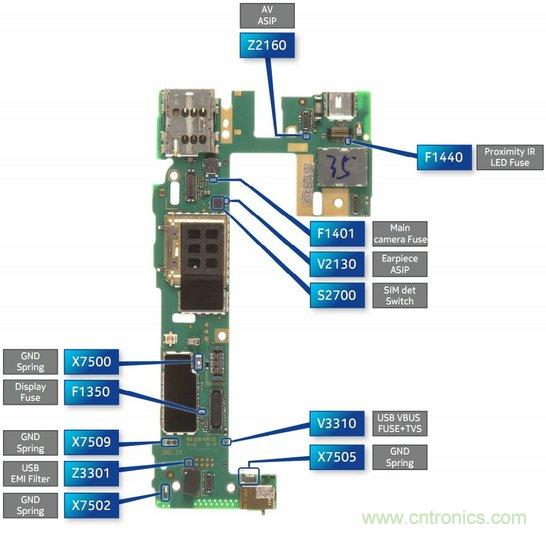

这里是主板上的芯片、接口分布图。
主板另一面的接口分布图。可惜没有介绍到芯片里面。

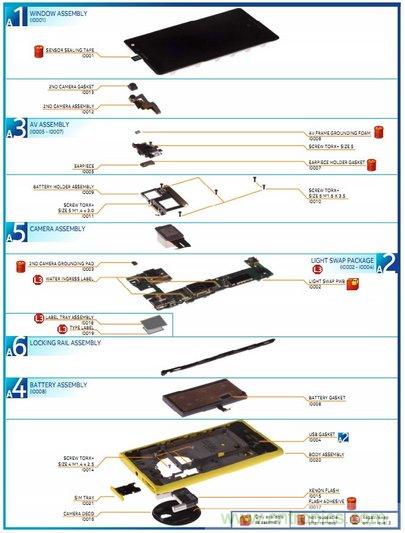

最后来一个大分层,大家感受一下。
