史上最简隔离式偏压电源电路,零件少价格低

发布时间:2013-08-17 责任编辑:Cynthiali

【导读】隔离式偏压电源电路见得很多,但是零件少、简单又便宜的隔离式偏压电源电路你见过多少?看看美国的罗伯特考曼出品的隔离式偏压电源电路吧:用最少零件、最简单及最便宜的方法,针对闸极驱动、隔离感测与通讯电路特别设计。

用最少零件、最简单便宜的方法,针对闸极驱动、隔离感测与通讯电路,设计隔离式电源供应电路。输入电压较低,压差小于5%。

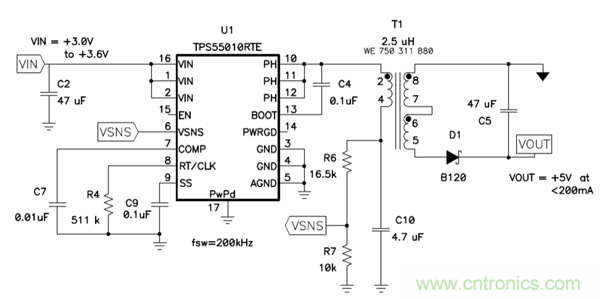

史上最简单隔离式偏压电路

史上最简隔离式偏压电源电路,零件少价格低

FET图腾柱输出会供应电感电容滤波器,通过分压器及误差放大器负输入调节滤波器输出。误差放大器控制FET的负载周期,让DC电压维持在感测点。

C6 的电压相当于负载率 (duty factor) 乘以输入电压。和降压功率级一样,电感的伏秒 (voltage-second) 必须等于零。但此电路在电感加入一个耦合绕组 (coupled winding) ,并且使用二极管修正低位 FET 启动时所反射的电感电压。由于这段期间的电感电压等于输出电压,因此电路的输出将获得调节。不过一次侧及二次侧的电压降幅差异将降低调节的效果。在此电路中,负载的电压调节将受到二极管 D1 正向电压降幅的影响,若将二极管改换成 FET,即可提升负载调节的效果。

在导通时间内,电路状况相当良好,大部份的电流都流入耦合电感T1的磁化电感,使C6充电。输出电容C3则供应负载电流。不过,在关闭期间,两个电容将透过电感的耦合绕组平行放置。这两个电容具有不同的电压,只有回路中的寄生组件会限制两者之间的电流。这些寄生组件包括这两个电容的ESR、耦合电感的绕组电阻、低位MOSFET与二极管的阻抗,以及耦合电感的漏损电感。
