1   摇头风扇DIY工具及材料

DIY工具

● 尖嘴钳
● 台钳
● 剪刀
● 502瞬间强力胶
● 透明胶
● 海绵胶
● 烙铁

DIY材料

○ 电机（可以是普通电机也可以是带减速组的空心杯电机）
○ 扇叶
○ 保护电机的塑料壳（这里我用的是糖果盒）
○ 电源
○ 开关*2
○ 电路部分的外壳
○ 大号不锈钢书夹
○ 减速电机（摇头用）
○ 塑料片/易拉罐，二选一
○ 鹅颈管（可选）
○ 电线
○ 热缩管
○ 用于制作控制部分的塑料盒

2   制作摇头风扇电机部分

2.1   固定电机

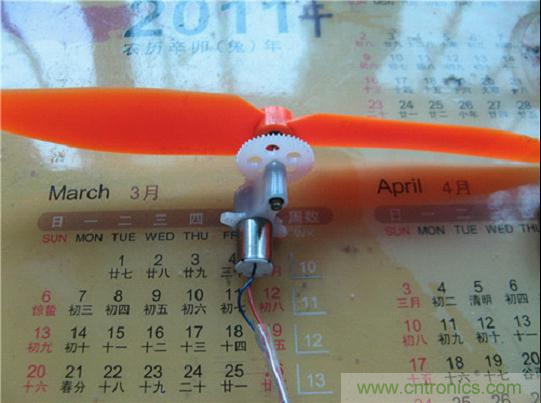

带减速组和螺旋桨的6mm空心杯电机。

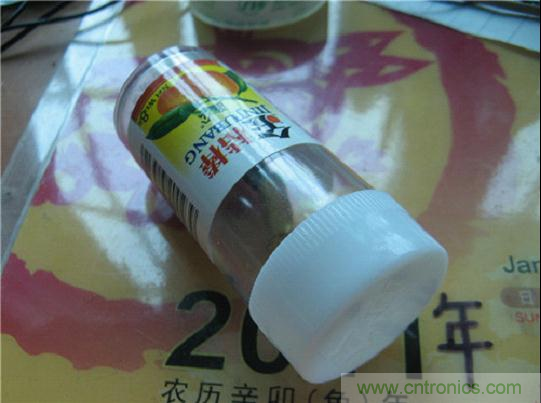

用于固定和保护电机的“机壳”——就是装糖果的小盒子啦，用什么都行，只要能给电机一个容身之地就好啦。
[page]

由于需要两头都有口，再加上长度似乎太长了点，于是从尾部截断糖果盒。

使用海绵胶固定住电机。

摇头电机安装过程——忘拍照了，凑合着看吧。

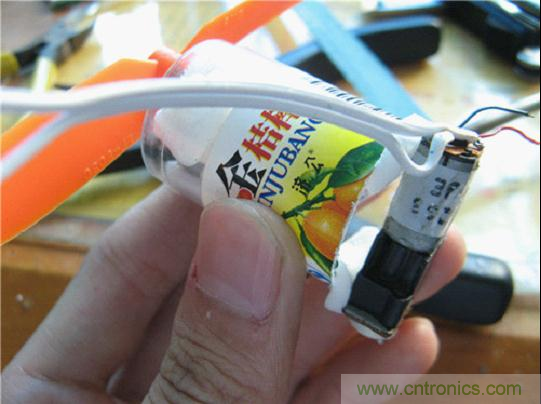

摆头电机安装完毕后。
[page]
2.2   偏心轴，电机支架制作

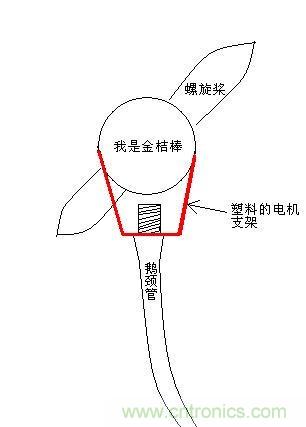

支架的示意图——“U”型的，用于支撑电机壳，不难理解吧？

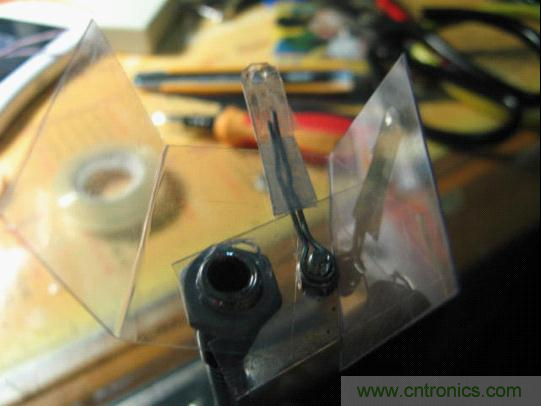

 这是支架，从图中可以看出，支架可以绕着鹅颈管旋转。

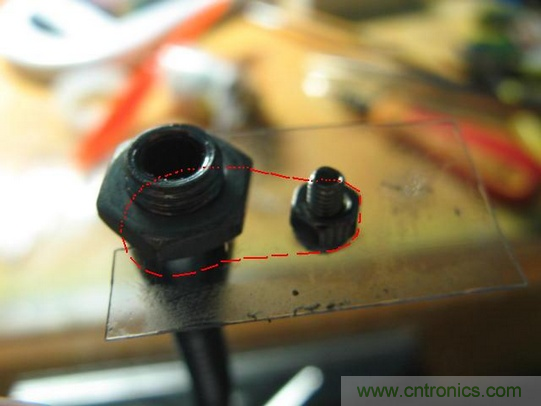

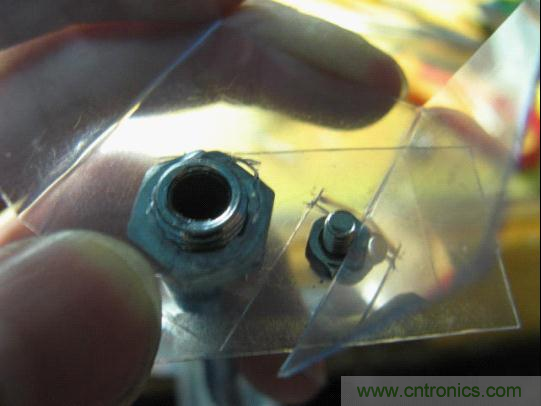

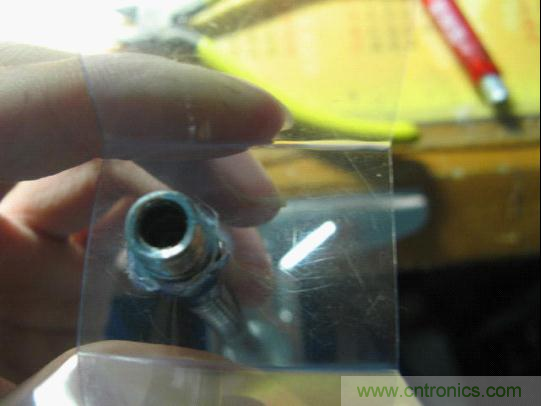

 接下来是制作偏心轴——现在是一大片塑料片，随后会裁剪成图中所示的形状。

支架必需得裁出一条槽，让螺丝（起到轴的作用）通过。

连接两个轴的塑料片——这里的塑料片由于会滑脱，后面被换成了全塑料，没有铁丝的了。（因为中间会打滑）
[page]

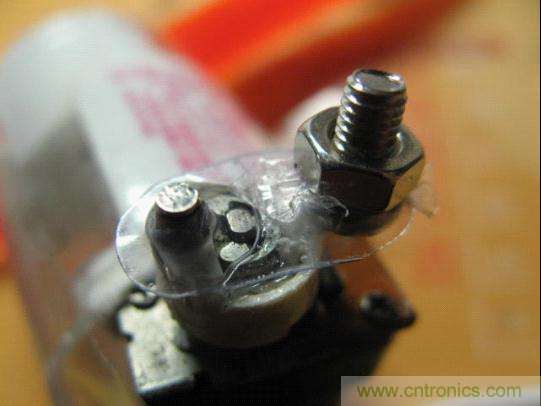

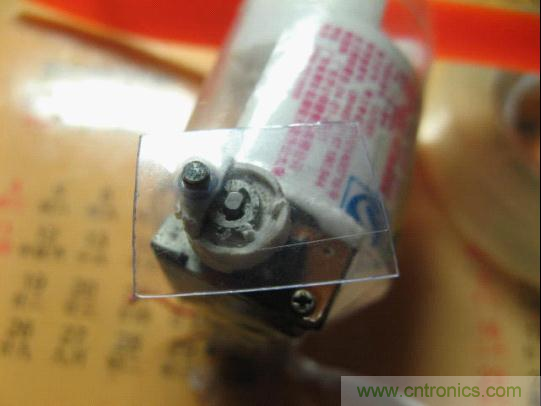

减速电机偏心轴的制作，上图是一大块，裁成下图的形状，并打上螺丝作为新的轴。

2.3   制作连杆

第一套方案，因为中间双面胶打滑，所以废弃了。

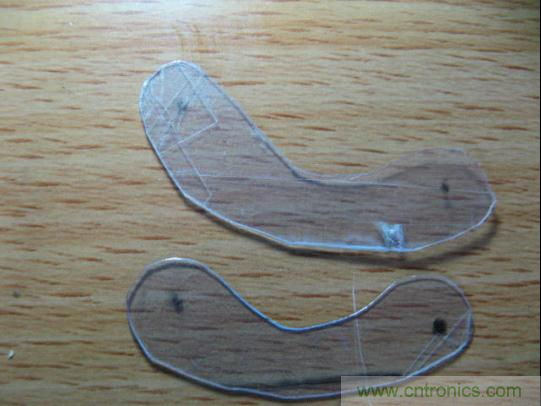

这是连杆的第二套方案，后来发现转动的时候会与鹅颈管发生冲突，导致堵转，所以换成了第三套那种有点弧度的方案。

这是第三套，也是最终方案，上面那个长的。这样做的好处在于转动时不会与鹅颈管起冲突。 [page]

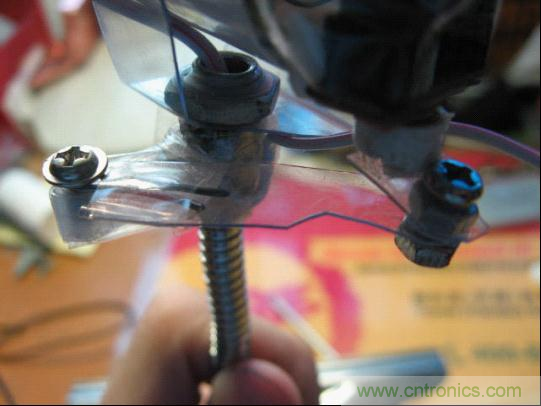

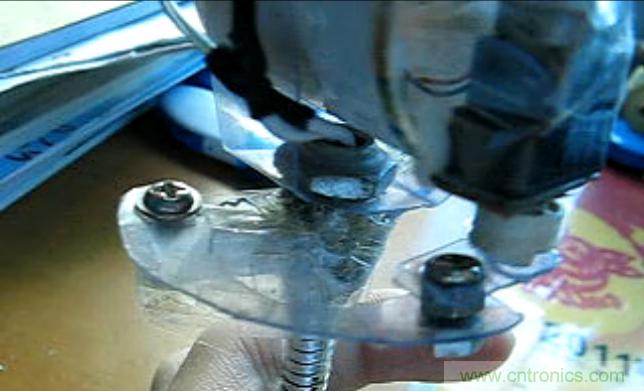

摇头的机械部分的详细特写。

3   摇头风扇电源及控制部分

3.1   摇头风扇电源

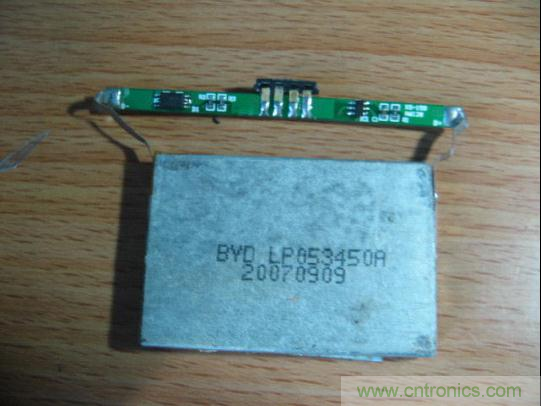

这是捡来的电池，只有电芯了，外壳被我K.O了。

相关参数：电压3.7V 容量1300mAh 带保护板（这不是“比亚迪”的电芯么？？）。
保护板稍显长了点，不过还是可以放进用于制作控制部分的塑料盒子里。

焊接电线。
[page]
3.2   摇头风扇充电接口

准备焊接充电接口——手上没别的了，用了3.5mm的耳机接口（底下那个就是耳机插座，上面那两根导线是准备焊在插座上的，用于给电池组充电）。

焊好后。（电池的线被我不小心扯掉了一根，囧，还好不影响使用。）

3.3   摇头风扇控制部分

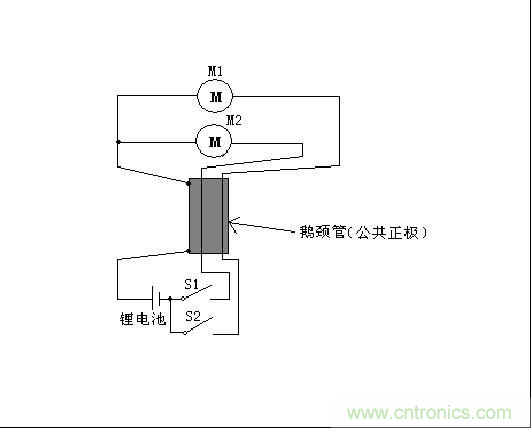

电路原理图，其实很简单的。

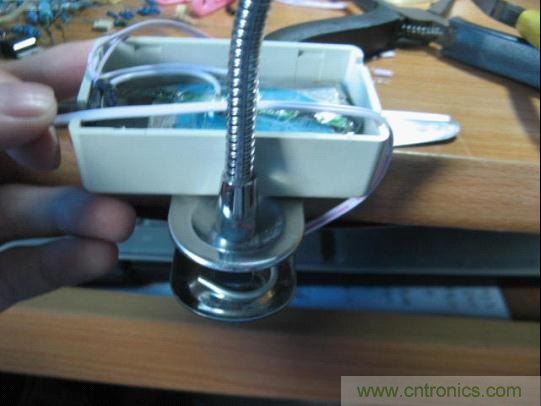

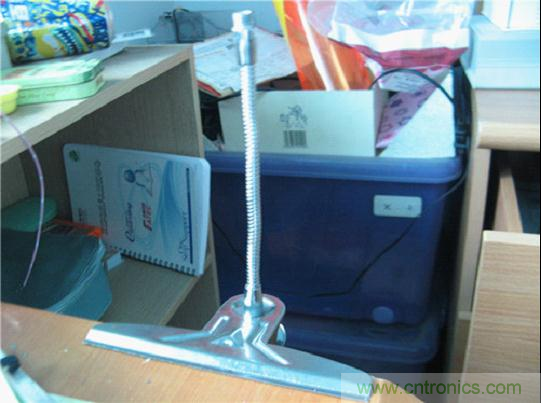

把鹅颈管装在大号书夹上，鹅颈管是空心的，所以把用于控制两个电机的电线从鹅颈管里面穿过去，这样也美观些。

从鹅颈管出来的电线。
[page]

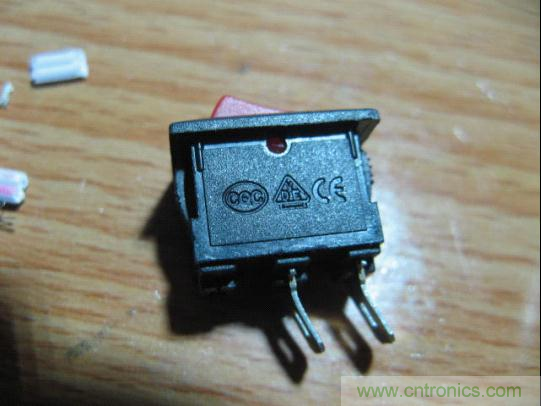

用于控制扇叶电机的开关。

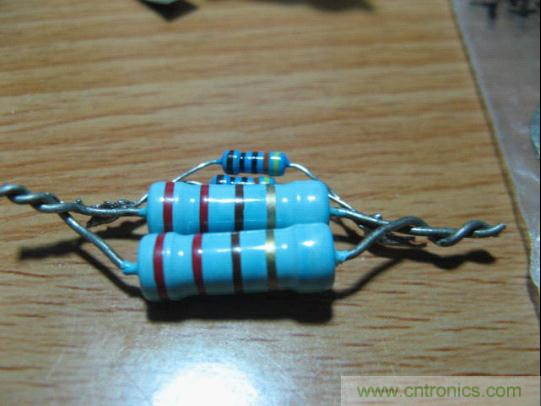

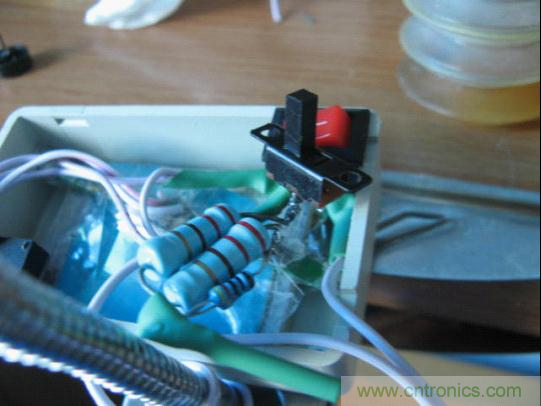

用于给减速电机分压的电阻，共210Ω。这是多次试验得出的结果，四个电阻并联。（因为直接给3.7V的话，减速电机转的太快了，对电机不好）

开关神马的都连接好了——那个旁边有电阻的黑色的小开关是减速电机的开关，红色的那个是6mm空心杯电机的开关。（原理图上面有）

由于塑料片用完了，用易拉罐代替，制作控制部分的盖子。

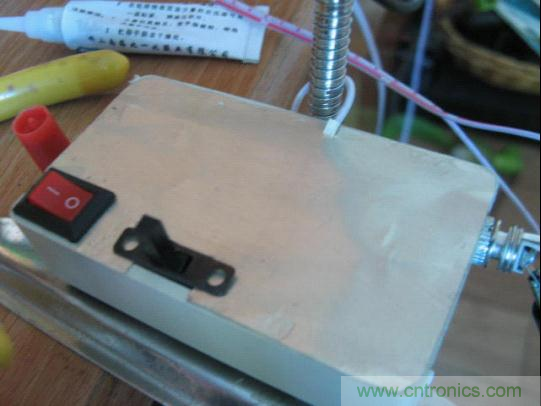

简约而不失个性的控制部分。
[page]
4   组装摇头风扇

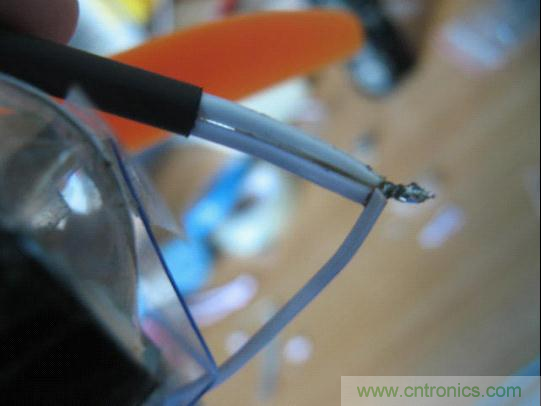

焊接好电线（这是减速电机与空心杯电机的公共线，下面焊到了鹅颈管上）。

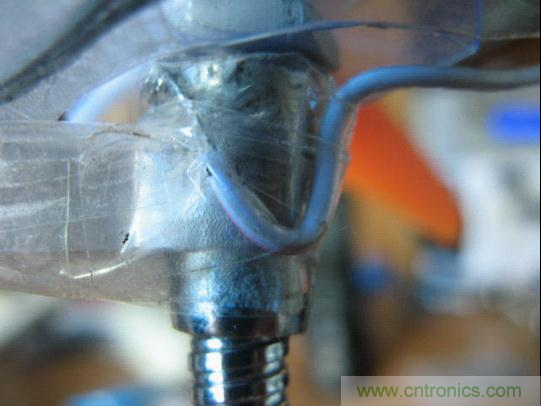

把公共线焊到鹅颈管上（焊倒是焊得上，但是很容易掉，所以外面包了N层透明胶）。

好壮观，电线还没固定好的说。

将控制部分用海绵胶粘在大号书夹上面。（后面绕出去的是公共线，下面是书夹）

5   摇头风扇制作完成

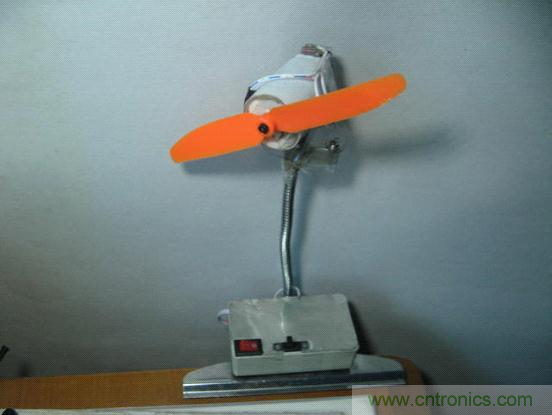

至此，会摇头送风的小风扇完工啦！全速状态下可连续工作4.5小时。
