【导读】 随着时代的发展，高分辨率智能手机走进人们的视线，降低耗电已成为生产平面显示器的关键；市场研究机构 NPD DisplaySearch 表示，从传统意义上来讲，非晶硅薄膜晶体管液晶显示(a-Si TFT LCD)技术对降低电量损耗已经不能产生效果，因此使用低温多晶硅(LTPS)和氧化物(oxide)技术来制造高分辨率面板已经是面板商不得不面临的问题。
NPD DisplaySearch 表示，LTPS和Oxide面板有较高的电子迁移率，所以即使达到更高的分辨率，像素较为集中时，其电子移动性也依然很快。因此在高分辨率面板中，也不需花费更多的功耗来驱动像素。从这方面来看LTPS似乎是制造高分辨率面板的最佳技术，然而它也有不足之处，包括生产制程较长、光罩数更多以及成本更高(成本包括替换a-Si设备的昂贵投资)。而Oxide TFT面板则面临均匀度较低和电压不稳定的缺点。
没有一种技术是完美的，但面板厂商目前正在寻找一种解决方案，可以使a-Si技术也能达到高分辨率面板的要求。NPD DisplaySearch观察到，面板厂商使用a-Si技术和其他技术的分界线是300 ppi (Pixel Per Inch，每英寸像素数量)。以大部分面板厂的规划而言，300 ppi以下的面板使用a-Si技术，300 ppi以上则使用LTPS和oxide技术。
NPD DisplaySearch也观察到，以相同5英寸FHD智能手机面板而言，LTPS LCD成本比a-Si高14%，从理论上来讲，a-Si技术可以达到高分辨率显示器的要求，但良率和成本是大量生产的障碍。

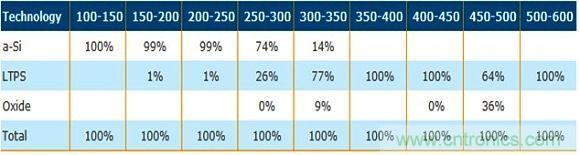

下表展示了2014年第一季各面板技术在各像素规格段的手机面板出货量。在250~300 ppi规格段中，74%的出货量为a-Si技术，只有26%为LTPS。而在300-350 ppi规格段中，仅有14%为a-Si技术，大部分是LTPS，还有9%为oxide。350 ppi以上的出货面板几乎都是LTPS技术。
NPD DisplaySearch 表示，目前，a-Si技术可以达到的最高显示分辨率如下：
˙4.3英寸，1,280×720，342 ppi；
˙4.7英寸，1,280×720，312 ppi；
˙5.0英寸，1,280×720，294 ppi；
˙5.3英寸，1,280×720，277 ppi；
˙5.5英寸，1,280×720，267 ppi；
˙3.5英寸，800×480，267 ppi。
直到2014年第二季，面板厂商仍不能使用a-Si技术生产Full HD (1920 × 1080)智能手机面板，只能采用LTPS或oxide技术。但a-Si的优势在于产能充足、折旧较低、工艺成熟、成本低廉。因此，面板厂商仍然试图使用该技术生产高分辨率面板。
