旁路电容是指，能够将高低频电流参杂交流电中的高频过滤出来的电容，简单来说，旁路电容就是将电路输入信号中的高频噪声作为了过滤对象。

高频旁路电容

合适的摆放位置对于高频电容（0.001~0.1低电感陶瓷电容）来说很重要。设计者必须减小电容到器件电源管脚的导线长度，以减小电感。这个路径包括流经地平面或电源平面（Vccint/Vccio）的路径，在这些铜箔平面上，每英寸的电感大约1nH。旁路电容的过孔必须直接穿到地层，Vccint或Vccio层。

需要注意的是，导线（trace）、过孔（via）和焊盘（pad）都将影响寄生电感。

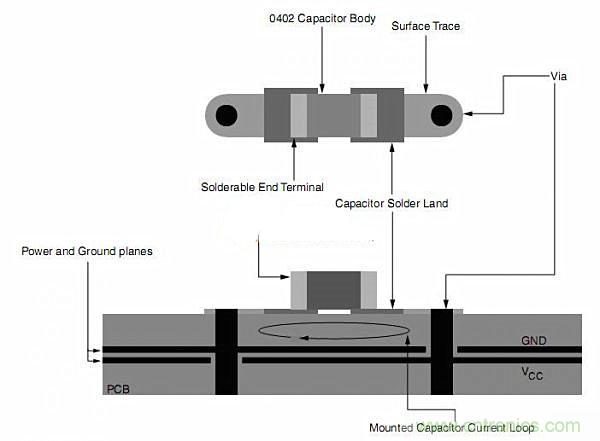

如图1所示，通过缩短连接迹线，可以最大限度地缩小这个环的尺寸，从而降低电感。通过缩短电流经过的通孔的长度，也可以最大限度地缩小这个环的尺寸，从而降低电感。

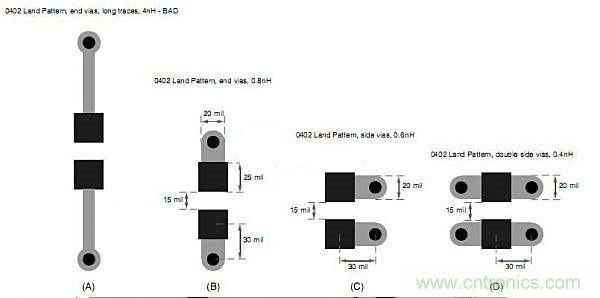

如图2所示，在可能的情况下，应当不使用连接迹线（图A）——通孔应当平接至焊区（图B）。此外，连接迹线应当尽可能宽。可以将通孔置于电容焊区的侧面（图C），或者使通孔的数量翻倍（图D），进一步改善贴装电感。

中频/低频旁路电容

其他种类的电容（47~100uF中频电容、470~3300uF低频电容）都是这些尺寸比较大的电容，它们能放在板子的任何地方，但无论如何都要尽可能靠近芯片器件。
总的来说，高频的旁路电容和管教之间的距离应该保持在1cm之内，而这些管脚中的中频电容必须与管脚保持小于3cm的距离。
