【导读】从性价比及高保真的技术指标出发，研究出一般家用的多媒体功放设备。本文详细介绍了家用音响的基本知识以及制作过程中的细节。在吃透家用组合音响的知识的同时，还能学会动手制作音频放大器及选购音响器材。
在技术层面上，系统主要是采用集成芯片来完成的，这个设计中用带有3D环绕声场处理功能的LM4610N做音调芯片，通过改变直流控制电压来实现音调控制；前置放大使用了曾经的“运放之皇”NE5532，典型的增益为20dB；后级功率放大部分用的也是NS公司的一款经典芯片――LM1875芯片，每声道两片，驳接成桥式推挽BTL电路,以取得更大的功率以及更好的音效；此外此音响还带有无信号或定时智能关机的电源控制设计，以适应一般家用的使用习惯。

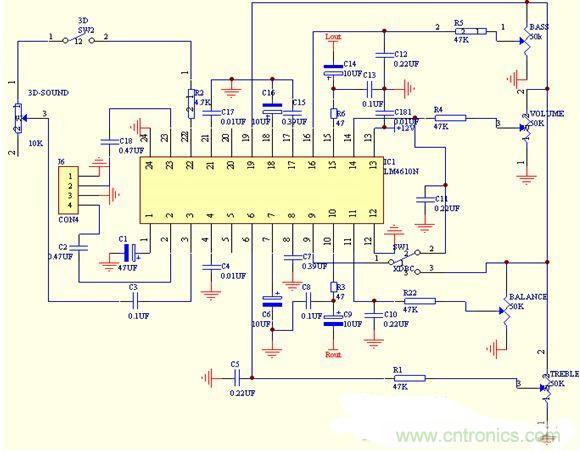

图1：音调模块电路图

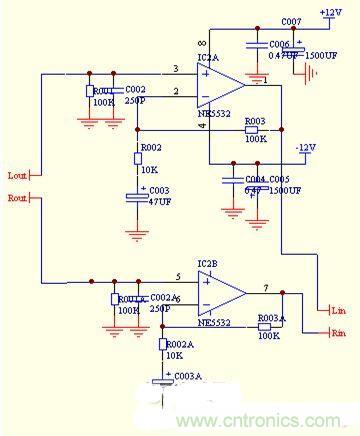

图2：前级放大模块原理图
