改造目标：将网线测试仪改造成为可充电式测试仪

改造方案：将内置的9V电池改为3.7V锂电池，并用升压电路将锂电池的3.7V电压升高至9V，以匹配网线测试仪的工作电压，并加上锂电池充电电路供锂电池进行充电使用。

改造材料及工具：14500锂电池一颗、升压电路、锂电池保护板、锂电池充电电路、自锁开关、导线若干、绝缘胶带、手电钻、锉刀、电烙铁等。

Step1：电池加装保护板

首先要对电池进行改造，笔者使用的是一颗三洋14500锂电池，容量为800mAh，而一般的9V电池大约在200mAh左右。因此在使用14500锂 电池时，测试仪的电量是平常的1.6倍左右，使用时间可以大大延长。只是这颗14500电池并不带保护板，因此在锂电池正式使用之前，要给锂电池加装保护板。

用镍片将电池的正负极连接到保护板上，然后再用高温绝缘胶带将保护板固定在锂电池上，在固定之前，记得要先用导线在保护板上引出正负极线，以便下一步连接升压板以及自锁开关用。焊接好保护板以后，用高温绝缘胶带对电池正负极进行绝缘包裹，就可以进行下一步的改造了。

为什么要给锂电池加装保护板？

任何锂电池都有固定的充放电截止电压，过充与过放都会对锂电池造成损害，因此需要加装锂电池保护板，防止锂电池过充以及过放。

Step2：在外壳上开孔

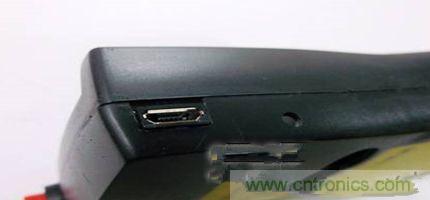

然后要在网线测试仪机身上开出MICro USB充电接口等三个孔。具体步骤是将网线测试仪拆开，将电路板、电池暂时移开。然后用10mm的钻头开出自锁开关的安装孔，开孔的时候要注意用手压紧上 下外壳，避免影响开孔精度。在另一侧用3mm的钻头开出充电指示灯孔。在指示灯旁用锉刀开出Micro USB接口的孔，三个孔位开好以后，就可以进行的电路安装工作了。

[page]
Step3：电池及电路安装

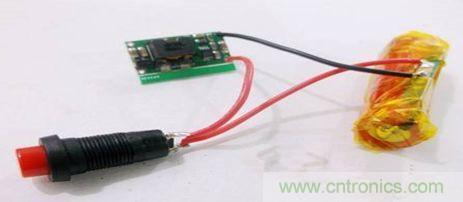

接下来就要进行电池以及电路的安装了，操作起来并不难。将电池的正极焊接到自锁开关上，将自锁开关连接到升压板上。之所以要给测试仪再加装一个自锁开关，是因为升压板有一定的待机电流，而测试仪不工作时，需要从电池上切断电路，才能真正地达到关闭测试仪的目的，因此在安装了自锁开关以后，测试仪的打开关就由新装的自锁开关控制。

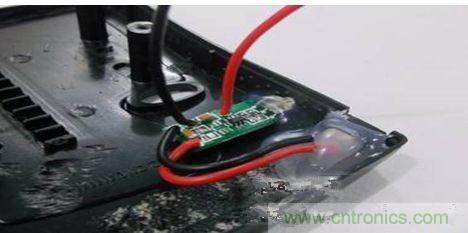

将充电电路连接到电池的正负极上，笔者在这里使用了TP4057方案的充电电路，这是一款线性锂离子电池IC，它拥有最高500mA的可编程充电电流， 因此笔者将充电电流设定为500mA，而电池容量为800mAh。由于充电电路没有待机耗电，因此可以直接连接到电池正负极上，另外要切忌的是，充电电路 的电源输入极性不能接反，否则必定会烧毁电路。

之后将充电板的电源端与MicroUSB的正负极连接好，再将电池端引出正负极引线待用。将自锁开关、升压板放到测试仪内部，要特别对升压板用热熔胶固定，防止升压板与充电板或开关短路。最后将充电板的电池端连接到电池保护板的正负极即可。

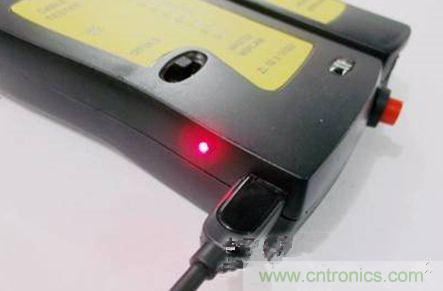

改造后，正在充电的网线测试仪

网线测试仪虽然不如无线鼠标这类设备耗电，但是对于经常使用网线测试仪的朋友来说，小小的改造就可以节省许多的9V电池，即使是疏忽忘记关闭测试仪，也不会造成一次性电池的浪费，这不仅可以锻炼自己的DIY动手能力，也可以发扬低碳环保的生活理念。
