【导读】本文介绍了在伪单层上完成重新布线层布线的一种方法。这些技术将重新布线层的布线问题转变成为典型的通道布线问题。利用这种方法可以做到百分之百的布通率，并且最大限度地减小了两层布线的面积。
写在前面的话：由于本篇文章讲解布线比较细，所以篇幅过长，小编为了方便大家阅读分成了两部分为大家讲解，希望大家敬请关注。
倒装芯片设计的布线技术，布通率高达100%【下篇】
http://www.cntronics.com/gptech-art/80025111
工程师在倒装芯片设计中经常使用重新布线层(RDL)将I/O焊盘重新分配到凸点焊盘，整个过程不会改变I/O焊盘布局。然而，传统布线能力可能不足以处理大规模的设计，因为在这些设计中重新布线层可能非常拥挤，特别是在使用不是最优化的I/O凸点分配方法情况下。这种情况下即使采用人工布线，在一个层内也不可能完成所有布线。
倒装芯片设计的布线技术，布通率高达100%【下篇】
http://www.cntronics.com/gptech-art/80025111
工程师在倒装芯片设计中经常使用重新布线层(RDL)将I/O焊盘重新分配到凸点焊盘，整个过程不会改变I/O焊盘布局。然而，传统布线能力可能不足以处理大规模的设计，因为在这些设计中重新布线层可能非常拥挤，特别是在使用不是最优化的I/O凸点分配方法情况下。这种情况下即使采用人工布线，在一个层内也不可能完成所有布线。
随着对更多输入/输出(I/O)要求的提高，传统线绑定封装将不能有效支持上千的I/O。倒装芯片装配技术被广泛用于代替线绑定技术，因为它不仅能减小芯片面积，而且支持多得多的I/O。倒装芯片还能极大地减小电感，从而支持高速信号，并拥有更好的热传导性能。倒装芯片球栅阵列(FCBGA)也被越来越多地用于高I/O数量的芯片。
图1：倒装芯片横截面：信号线经过包括重新布线层在内的三个面。
重新布线层(RDL)是倒装芯片组件中芯片与封装之间的接口界面(图1)。重新布线层是一个额外的金属层，由核心金属顶部走线组成，用于将裸片的I/O焊盘向外绑定到诸如凸点焊盘等其它位置。凸点通常以栅格图案布置，每个凸点都浇铸有两个焊盘(一个在顶部，一个在底部)，它们分别连接重新布线层和封装基板。因此重新布线层被用作连接I/O焊盘和凸点焊盘的层。

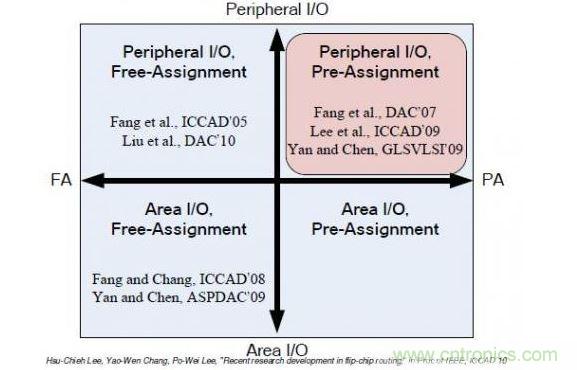

图2：自由分配(FA)和预分配(PA)是两种焊盘分配方法。外围I/O(PI/O)和区域I/O(AI/O)是两种倒装芯片结构。
[page]
倒装芯片结构与焊盘分配
以往研究已经明确了两种倒装芯片结构和两种焊盘分配方法，如图2所示。自由分配(FA)和预分配(PA)是两种焊盘分配方法，而外围I/O(PI/O)和区域I/O(AI/O)是两种倒装芯片结构。
两种焊盘分配方法的区别在于凸点焊盘和I/O焊盘之间的映射是否定义为输入。自由分配的问题是，每个I/O焊盘都可以自由分配到任意凸点焊盘，因此分配与布线需要一起考虑。而对预分配来说，每个I/O焊盘必须连接指定的凸点焊盘，因此需要解决复杂的交叉连接问题。预分配问题的解决比自动分配要难，但对设计师来说则更加方便。
两种倒装芯片结构分别代表不同的I/O布局图案。AI/O和PI/O的挑战分别在于将I/O放在中心区域和将I/O放在裸片外围。目前PI/O更加流行，因为它简单，设计成本低，虽然AI/O理论上可以提供更好的性能。

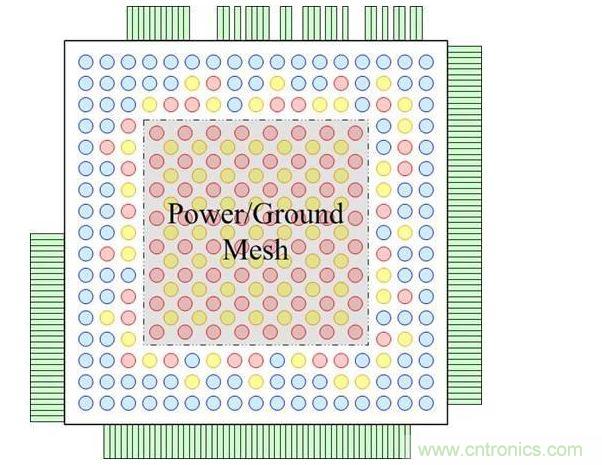

图3给出了一个PI/O例子。外围一圈绿色矩形代表I/O焊盘。红色和黄色圆圈代表电源和地凸点，而蓝色圆圈代表信号凸点。位于裸片中央的那些电源/地凸点被分类为网状类型，信号凸点被分类为栅格类型。
图3：重新布线层顶视图，图中显示了栅格图案的凸点焊盘和外围的I/O焊盘。
上述所有工作都集中在单层布线。它们将布线限制在一个金属层，每个网络都必须在这个层完成布线。一般的目标是尽可能地减少走线长度。优化算法需要在布通率为100%的前提下完成。这种方法被证明可以很好地解决每种重新布线层的布线问题，前提是存在单层解决方案。
[page]
实用的重新布线层布线方案
重新布线层布线和凸点分配都是额外的实现任务，它们有助于设计从线绑定过渡到倒装芯片。凸点分配的意思是将每个凸点分配到指定的I/O焊盘。由于对大多数设计来说I/O焊盘位于裸片外围，因此飞线和信号走线看起来像是从芯片中心到四周边界的网状图案。
图3显示的是一个使用两层重新布线层的真实比例设计例子。金属层10(M10)和金属层9(M9)完成所有信号网络布线，并分别实现电源/地(PG)网格和电源布线。通常有数量众多的信号网络需要布线。凸点焊盘的占用面积比较大，在布线阶段常被认为是影响布线的障碍。

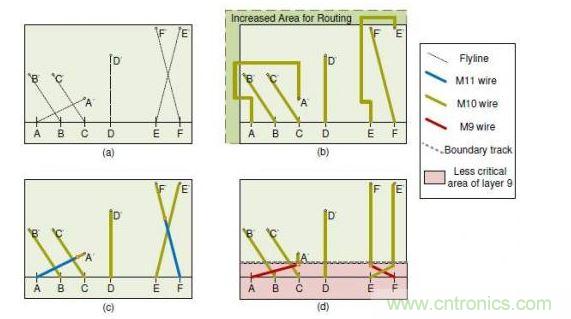

图4：拥挤的重新布线层的布线解决方案。
