【导读】本文给大家带来的是关于FM解调器的相关知识点，主要以电路的形式让大家了解FM解调器的工作原理，相信经过本文的讲解，你通透了解FM解调器真的不费事！
电路原理：

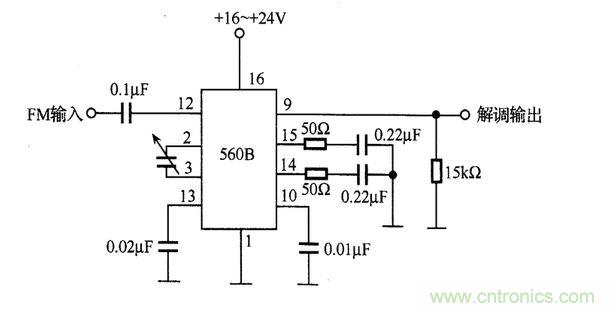

如图所示，是FM解调器实例，它采用560B把FM中心频率（10.7MHz）变换为低音频信号。560B片内有相位比较器、放大器以及压控振荡器。压控振荡器与输入信号同步时，利用其控制电压与输入信号频率成比例变化的特性进行FM解调。偏离10.7MHz中心频率的最大频率偏离75kHz 时，对应的FM波的低频输出电压的峰－峰值为0.21V。
