【导读】延时电路中最简单的就属RC电路了。电子工程师刚刚接触延时电路，首先入门的就是RC电路。本文就由网友分享RC电路的设计，并简析RC延时电路。希望新手或者刚入门的工程师能学以致用。
图一是最简单的RC延时电路，目的是延时点亮LED。R1给C1充电，等电容电压到达三极管基极导通电压大概0.7V时，三极管开通，LED点亮，二极管D1是让C1可以快速放电的作用。
延时时间
，其中V1为电源电压，V0为电容初始时刻电压，Vt为t时刻电容电压。在这个电路里，V1=5V，V0=0V，Vt=0.7V。延时大概1.5S。电路虽然结构简单，但是要实现较大的延时就要选用大容量的电容，而且充电电阻R1不能太大，否则三极管不能处于开关状态。
图一
图二
再看图二，主要是多加了一个2.7V的稳压二极管D2，这时候情况就有所改观。可以看到，令三极管开通的电容电压提高了2.7V，也就是说Vt=0.7+2.7=3.4V。代入公式算得延时t=5.7S。本人在Multisim11.0中仿真结果不相上下。图二中R3电阻是为了把稳压二极管的反向漏电流导走，防止充电过程中三极管微导通。

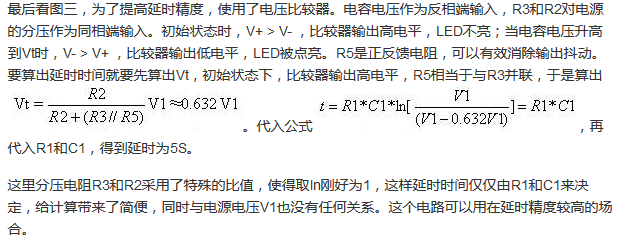

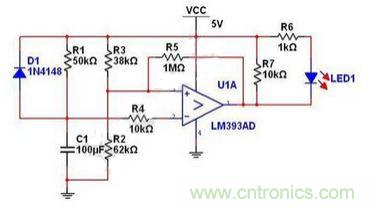

图三
