专家教你识别电位器的各种符号及外形

发布时间:2015-12-15 责任编辑:echolady

【导读】在电路中,电位器是一个常用的电子元器件。在电路中通常作为三端元件或者二端元件来使用。其作用于输入电压和输出电压中。本文主要讲述的是关于电位器的符号及外形的识别,从根本上认识电位器。

电位器的符号与识别电位器实际上是一种可变电阻器,可采用上述各种材料制成。电位器通常由两个固定输出端和一个滑动抽头组成。

专家教你识别电位器的各种符号及外形

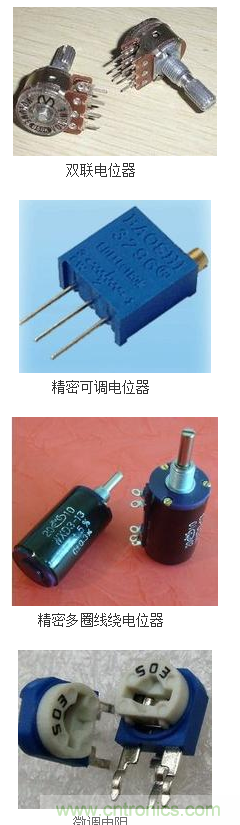

按结构电位器可分为单圈、多圈、单联、双联、带开关、锁紧、非锁紧电位器。

按调节方式可分为旋转式电位器、直滑式电位器。在旋转式电位器中,按照电位器的阻值与旋转角度的关系可分为直线式、指数式、对数式。

专家教你识别电位器的各种符号及外形

专家教你识别电位器的各种符号及外形

表1电位器使用材料与标志符号

本文针对基础知识,对电位器符号以及外形进行了全面的介绍。是较为适合新手进行阅读的一篇文章,文中所介绍的内容虽然基础,但很多时候基础恰恰决定很多设计的成败。因此希望大家能够熟练掌握基础知识,并实时温习。
