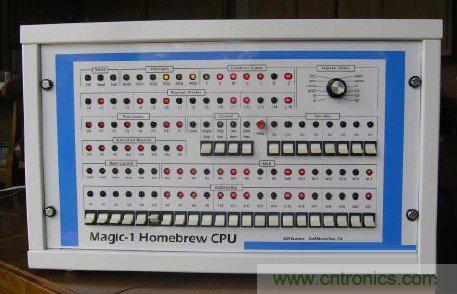

看看上面这张图，究竟是个什么东东呢?可能有人会说，这不过是个大学生用的实验仪器吧。但细心的朋友则肯定已经看到这个东西下面的“Magic-1 Homebrew CPU”字样了。

　　

难道这真的是一个CPU?请赶快闭好你张大了的嘴巴。让笔者来告诉你答案：的确是!这是一个名字叫Bill Buzbee的朋友用200多块74系列的TTL集成电路通过纯手工制造的CPU。

　　

这个神奇的Magic-1，就是由一个名叫Bill Buzbee的家伙手工打造的CPU。而Magic-1也是基于这个CPU制造的计算机的名字。有意思的是，“制作Magic-1的念头是在一次午餐中冒出来的”，Buzbee说。

　　

Buzbee是一位编译器作者。但他为自己不熟悉CPU的实际工作而感到郁闷。因此想到了亲自动手来作一个CPU。Buzbee在大学时候没有学过任何电子类的课程，而且对于晶体管、电阻、电容等也只是一知半解。不过他的朋友Ken想到有一本老杂志曾经介绍过如何使用TTL集成电路来制作极其简单的CPU，并推荐他去看一看。一周后，Buzbee找到了这些文章，并全部读了一遍。然后在下一次午餐上，Buzbee对Ken说起决定自己打造一个CPU。Ken说：“为什么不呢?”于是，Bill Buzbee的Magic-1项目拉开了序幕。





　　

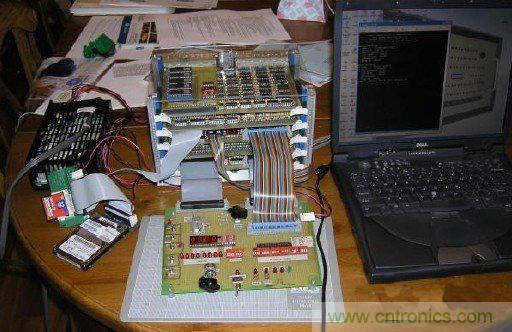

实物照片大曝光，已经在工作状态……

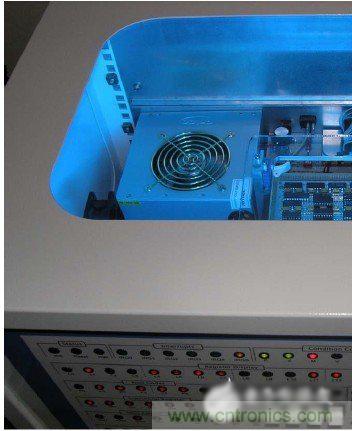

镂空的顶板，可以看到内部的照明蓝光，非常绚丽

　　

学过数字逻辑和数字电路的朋友一定知道，通过使用TTL门电路，的确是能够实现一个CPU的;笔者在大学时也曾在软件上使用74系列芯片模拟过功能非常简单的CPU。然而，Buzbee朋友搞得这个家伙却是一个功能完全的CPU，我不知该如何形容它的功能，我本想说“麻雀虽小，五脏俱全”，但是……



这小朋友抱着DIY出来的CPU，不知道心里是个什么滋味呢?

　　

这款“家酿”CPU可以支持完整的硬件地址转换、内存影射IO和DMA，并且支持多进程，主频“高达”3MHz;该CPU采用8位地址总线，每个进程拥有128K地址空间，其中包括32个2K的数据页和32个2K的代码页，这些地址影射到22位的物理地址空间中，如果算上外部设备的地址空间就是23位物理地址空间。

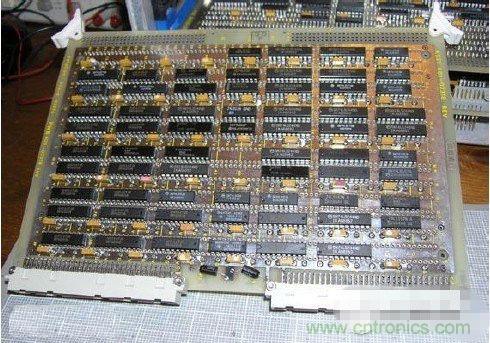

ALU/寄存器板的元件面

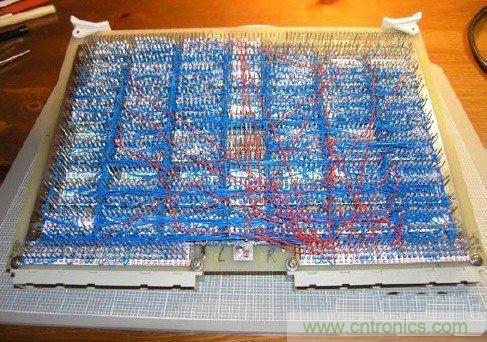

ALU/寄存器板的连线面

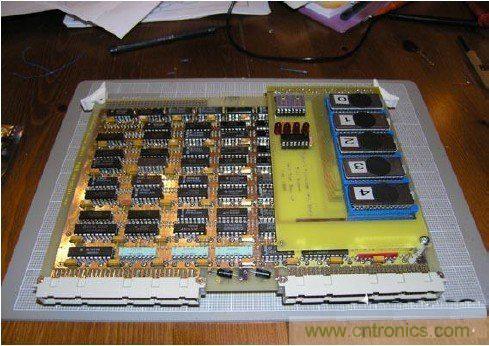

控制板的元件面

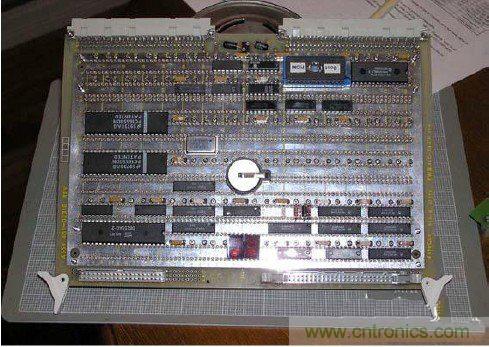

设备板的元件面，注意中间有一块锂电池

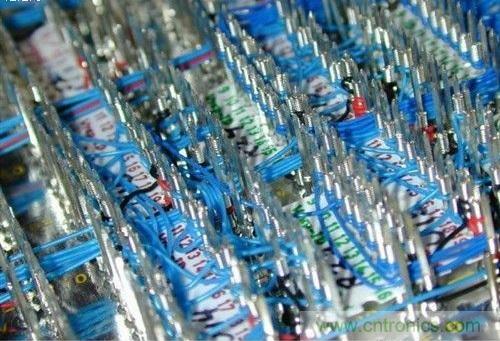

大特写!背面连线的局部图

　　

怎么样?够强的吧?这还不算什么，这个Buzbee还用这个CPU组装了一台微型计算机，名字也叫Magic-1。

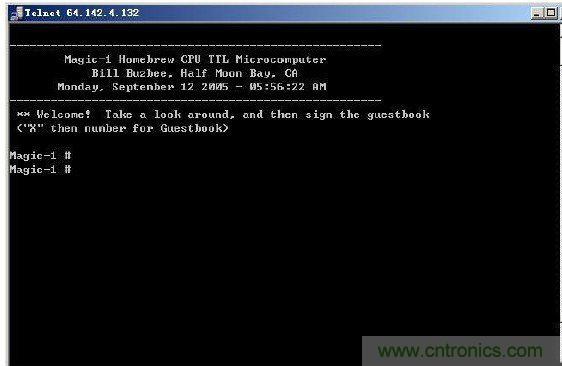

可实现Telnet服务功能

　　

这台计算机包括两个串口和一块20M的1.3吋硬盘和另一块30M硬盘。最让人“乍舌”的事，这位朋友还将这台计算机做为一个Web服务器，同时支持Telnet会话(虽然只支持一个会话)。哦，还有，为了让这个系统能够跑起来，Buzbee还为它准备了一个C编译器!
