良心出品|顶级MLCC知识全在这里（附行内知名厂商）

发布时间：2017-02-22 责任编辑：wenwei

【导读】作为最主要的消费电子生产基地，中国已成为MLCC生产和消费大国，产销量位居世界前列。从MLCC产品需求来看，其主要应用于航空、船舰、兵器、电子对抗等军工产品，通讯设备、工控、医疗、汽车电子、仪表仪器、石油勘探、轨道交通等工业类产品及电脑、相机、手机、录音录像设备等几乎所有的消费电子产品中。

2015年，单中国市场， MLCC市场容量就已经超过400亿人民币。但中国每年MLCC进出口逆差却高达190亿人民币，甚至超过IC贸易逆差。

MLCC行业定义与分类

MLCC（Multi-layer Ceramic Capacitors）是片式多层陶瓷电容器英文缩写。是由印好电极（内电极）的陶瓷介质膜片以错位的方式叠合起来，经过一次性高温烧结形成陶瓷芯片，再在芯片的两端封上金属层（外电极），从而形成一个类似独石的结构体，故也叫独石电容器。

MLCC除有电容器"隔直通交"的通性特点外，其还有体积小，比容大，寿命长，可靠性高，适合表面安装等特点。随着MCLL可靠性和集成度的提高，其使用的范围越来越广，广泛地应用于各种军民用电子整机和电子设备，如电脑、电话、程控交换机、精密的测试仪器。

MLCC 行业主要产品分类

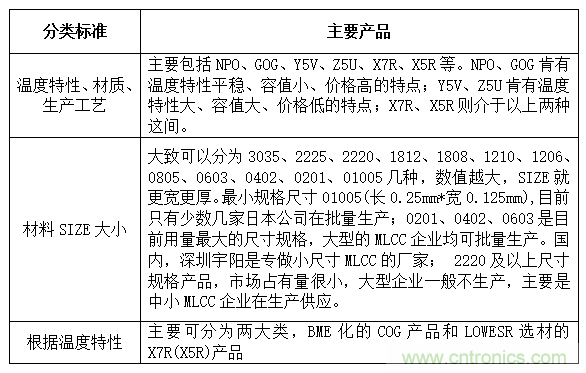

目前我国 MLCC产品应用范围广泛，品种繁多，下表是按照3种分类方法列出的MLCC产品种类：

MLCC 产品的主要特点

1、等效串联电阻小，阻抗低

在0.1-10MHz范围内，4.7μF的MLCC远比10倍容量的铝电解电容器及2倍以上容量的钽电解电容器阻抗要小得多，因此，在高频工作条件下，它有可能取代尺寸大或价格高的铝电解电容器或钽电解电容器，并有更好的性能。

2、额定纹波电流大

电容器的一个重要功能是用做平滑滤波器，因此额定纹波电流大小是一个重要性能指标。在设计滤波电路中，电容器的额定纹波电流要大于电路的最大纹波电流。由于MLCC的ESR小，因此它的额定纹波电流大，大电流的充、放电不会使电容器因过热而损坏。

3、品种、规格齐全

MLCC的品种、规格齐全。有耐高压系列（500～5000V）、EMI滤波系列、低阻抗系列、有高精度调谐系列（RF频段）及多个电容器阵列，适合各方面应用。

4、尺寸小

MLCC中0402尺寸的电容器的容量可达0.047μF(X5R)、0.1μF(Y5V)，0603尺寸的可达1μF（Y5V），0805尺寸的可达2.2μF（Y5V）。这对便携产品节省空间具有很大意义，而且10V的耐压也很适合便携应用。

5、无极性

由于无极性，其装配将会更加方便。MLCC产品的主要应用领域MLCC可适用于各种电路，如振荡电路、定时或延时电路、耦合电路、往耦电路、平滤滤波电路、抑制高频噪声电路、旁路等。近年来还在DC/DC变换器电路、电荷泵变换器电路中得到了极其广泛的应用。这些电源电路中的工作频率已进步到1～3MHz，在这个频率范围内MLCC有极好的性能，它不仅减小了能量损耗、纹波电压，进步了转换频率，并且体积小，本钱低（取代了钽电解），这对便携产品具有重要意义。

MLCC行业未来发展状况

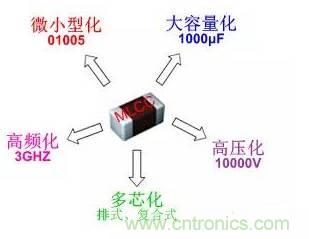

同其他产业相似，各大MLCC厂商正在回避恶性竞争，沿着不同的方向发展增创优势。事实上，MLCC产业的深入发展有很多个富有市场价值的技术方向。如下图：

当然, 随着移动互联时代的到来，迅速带动移动电子终端“薄、小、轻”化，对微型MLCC需求大幅增加，微小型化无疑是MLCC最富有市场价值的发展趋势。

MLCC技术发展方向分析

随着世界电子信息产业的迅速发展，MLCC 的发展方向呈现多元化：

为了适应便携式通信工具的需求，片式多层电容器也正在向低压大容量、超小超薄的方向发展。

为了适应某些电子整机和电子设备向大功率高耐压的方向发展（军用通信设备居多），高耐压大电流、大功率、超高 Q 值低 ESR 型的中高压片式电容器也是目前的一个重要的发展方向。

为了适应线路高度集成化的要求，多功能复合片式电容器（LTCC）正成为技术研究热点。

行业技术活跃程度分析

1、专利申请数量变化情况

从我国MLCC行业相关专利申请数量来看，2005-2013年专利数申请数波动幅度较大。其中2006年为2项，为近年来最小值；2012年为19项，较上年增加了13项，增长幅度较大；2013年，我国MLCC行业相关专利申请数量为16项，较上年有所下降。总体看来，我国MLCC行业技术尚处于发展初期。

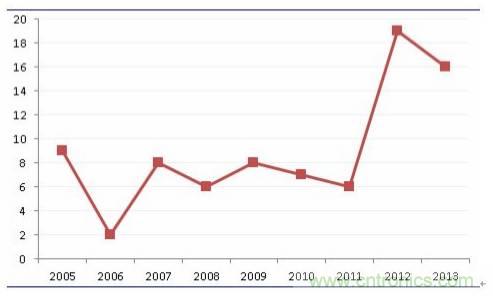

2005-2013年我国MLCC行业相关专利申请数量变化图（单位：项）

2、专利公开数量变化情况

从我国MLCC行业相关专利公开数量来看，2005-2014年4月，行业专利公开数呈波动上升趋势。2013年达到了18项，较上年增长了50%；截至2014年4月的公开数量为9项。

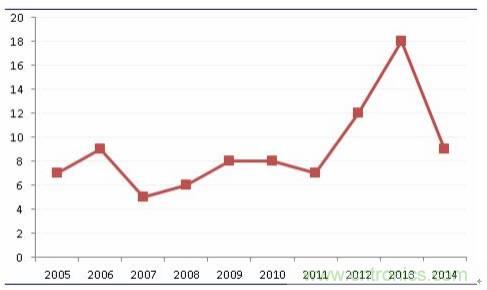

2005-2014年4月MLCC行业相关专利公开数量变化图（单位：项）

行业技术领先企业分析

从我国MLCC行业相关专利申请人构成情况看，广东风华高新科技股份有限公司在该行业申请的专利数量最多，为14项；其次是清华大学，申请了9项，位列第二；天津大学和三星电机株式会社均申请了8项。

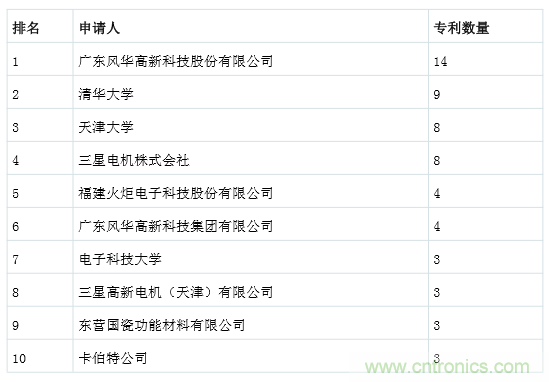

截至2014年4月MLCC行业专利申请人构成图（单位：项）

行业热门技术分析截至 2014年4月，我国MLCC行业申请专利最多的是C04B35/00，申请数量为56项；其次是H01G4/00 和 H01B3/00，申请数量分别为49项和14项。

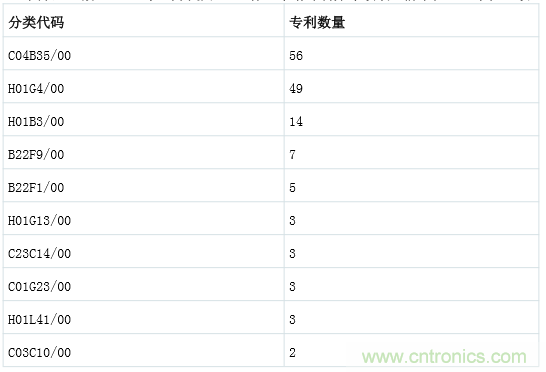

截至2014年4月我国MLCC行业申请专利分布领域（前十位）（单位：项）

国际MLCC行业知名企业

日本京瓷公司

日本京瓷公司创立于1959年，最初为一家技术陶瓷生产厂商。1982年10月，公司由“京都陶瓷株式会社”变更为“京瓷株式会社”。京瓷集团在全球的事业涉及原料、零件、设备、机器，以及服务、网络等各个领域。

网址：www.kyocera.com.cn

代理/分销商

深圳市普泽欣电子有限公司
深圳市振华威科技有限公司
深圳市伟健达电子科技有限公司
上海润欣科技股份有限公司

日本TDK集团

TDK是一个著名的电子工业品牌，一直在电子原材料及元器件上占有领导地位。TDK的创始人加藤与五郎博士和武井武两博士在东京发明了铁氧体后，于1935年创办了东京电气化学工业株式会社(TokyoDengikagakuKogyoK.K)。

1983年，该名字正式更名为如今的TDK株式会社，开始从事该磁性材料的商业开发和运营，主要产品为被动元件，即广泛使用于铁氧体磁芯、线圈、变压器、陶瓷电容器、传感器等电气、电子设备中的各类基础元件。TDK已在世界30多个国家地区开设约130家工厂、研究所与销售据点。外生产比率与海外销售比率均逾80%。

网址：www.tdk.co.jp

代理/分销商

厦门信和达电子有限公司
福州天河电子有限公司
深圳市威尔达电子有限公司
深圳市宇宙光电子有限公司
厦门向高电子有限公司
南京创倍希电子有限公司
南京商络电子有限公司
上海顺飞电子有限公司
北京元六鸿远电子技术有限公司
东莞市九协电子有限公司
厦门雷度电子有限公司
天津稳特电子有限公司
上海世健国际贸易有限公司
天津易创达国际贸易有限公司
南京商络电子有限公司
宇佳科技（香港）有公司

韩国三星机电

三星电机有限公司创立于1973年，起初是一个电子产品核心部件的生产商，现已成长为韩国拥有61.2亿美元总收入的电子零部件生产业的领头羊，并在全球市场中扮演着重要角色。

网址：www.samsung.com

代理/分销商

深圳市创讯实业有限公司
福州天河电子有限公司
凯悌股份有限公司
深圳市吉利通电子有限公司
宝丰科技有限公司宝丰科技
华越电子(深圳)有限公司
苏州荣采电子有限公司
厦门信和达科技有限公司
上海泰科源科技有限公司
深圳嘉昌通电子有限公司
东莞力垣电子有限公司
南京商络电子有限公司
南京迪尔金科技有限公司
永通达电子科技有限公司
深圳市欧亚达电子有限公司

村田制作所

村田制作所是日本一家电子零件专业制造厂，其总部设于京都府长冈京市。

该公司于1944年10月创业，1950年12月正式改名为村田制作所。村田公司是一家使用性能优异电子原料，设计、制造最先进的电子元器件及多功能高密度模块的企业。不仅是手机、家电，汽车相关的应用、能源管理系统、医疗保健器材等，都有村田公司的身影。

网址：www.murata.com/zh-cn

代理/分销商

深圳仁天芯科技有限公司
深圳市湘海电子有限公司
雅创电子零件有限公司
帕太国际贸易（上海）有限公司
深圳市怡海能达科技发展有限公司
首科科技（深圳）有限公司
威雅利电子（上海）有限公司
香港雅创台信电子有限公司
深圳市健三实业有限公司
上海庆翌电子有限公司
苏州欣村电子有限公司
天津通慧阳国际贸易有限公司
上海旭沁电子科技有限公司
深圳市威欣睿电子有限公司
深圳庆美达电子有限公司
深圳市奇林实业有限公司
深圳市水泽田科技有限公司
深圳市赣龙科技发展有限公司
深圳市鼎芯无限科技有限公司
深圳市顺百科技有限公司
深圳市长天电子科技有限公司
苏州明贝电子有限公司
深圳市兴又昌科技有限公司
无锡海明威电子科技有限公司

三和电容器

三和电容器集团在过去的半个世纪作为韩国电子产业发展的"种子企业"，尽职尽责，通过构建世界9个国家、12个当地生产法人企业及销售法人企业，成长为世界一流企业。

网址：www.samwha.com

代理/分销商

天津风磊电子有限公司
北京元六鸿远电子技术有限公司
郑州佳亿电子科技有限公司
山东红宝电子有限公司
深圳市容亮电子有限公司
南京创倍希电子有限公司
上海弘沛电子有限公司
西安恒盛泰商贸有限公司
天津泰贤电子科技有限公司

基美电子

基美公司(KEMET)是全球最知名的电容器生产商。其钽电容销量位居全球第一，在无源电子技术领域占有全球领导地位。公司总部座落于美国南卡罗纳州格林维尔市，并在美国、中国及墨西哥等11个国家拥有生产工厂，并拥有遍布全球的销售和分销网络。

网址：www.kemet.com

代理/分销商

厦门信和达科技有限公司

太阳诱电

太阳诱电自1950年创设以来，始终坚持''以原材料的研发为起点的产品开发活动''作为公司运营的信条，不断致力于研发、生产符合时代需求的电子元器件。现在，正在进行着电容器、电感器、电路产品、SAW/FBAR器件、能源器件、光记录媒体等的研究、开发、生产和销售。

网址：www.yuden.co.jp

代理/分销商

深圳市金好得电子有限公司
深圳市宇声数码技术有限公司
厦门雷度电子有限公司
深圳富士电贸易有限公司
上海福虹电子有限公司
上海哲盛实业有限公司
得林器（天津）国际贸易有限公司
深圳庆美达电子有限公司
研达科技(中国)有限公司

罗姆

罗姆（ROHM）是全球著名半导体厂商之一，创立于1958年，是总部位于日本京都市的跨国集团公司。"品质第一"是罗姆的一贯方针。

网址：www.rohm.com.cn

代理/分销商

东莞市长旺电子有限公司

威世

Vishay是世界最大的分立半导体和被动元件的制造商之一。Vishay元件用于工业、计算机、汽车、消费、电信、军事、航空及医疗市场的各种类型的电子设备中。

网址：www.vishay.com

代理/分销商

贸泽电子
得捷电子

中国MLCC行业领先企业

潮州三环(集团)股份有限公司

潮州三环（集团）股份有限公司成立于1970年，2014年在深交所上市（股票代码：300408），是国家863成果产业化基地、国家高新技术企业，连续多年名列中国电子元件百强前十名，2015年名列第七。三环集团集材料、产品、装备研发与制造为一体，产品覆盖光通信、电子、电工、机械、节能环保、新能源、生物和时尚等应用领域，其中光纤连接器陶瓷插芯、氧化铝陶瓷基板、电阻器用陶瓷基体等产销量均居全球第一位。

网址：www.cctc.cc

代理/分销商

潮州三环（集团）股份有限公司
深圳市弘泰微电子有限公司

宇阳控股(集团)有限公司

宇阳控股（集团）有限公司于2001年成立，专注于片式多层陶瓷电容器MLCC（Multi-layerCeramicCapacitor）业务。宇阳科技集团全资附属公司深圳市宇阳科技发展有限公司（以下简称宇阳科技），从事MLCC的研发、生产和销售。2007年12月21日，宇阳控股(集团)有限公司正式挂牌香港联交所。

网址：www.szeyang.com

代理/分销商

深圳市卓尚电子科技有限公司
深圳市美隆电子有限公司

广东风华高新科技股份有限公司

广东风华高新科技股份有限公司于1996年在深圳证券交易所挂牌上市（证券简称风华高科，证券代码000636),是一家专业从事高端新型元器件、电子材料、电子专用设备等电子信息基础产品的高科技上市公司。公司自1984年进入电子元器件行业以来，实现了跨越式的发展，现已成为国内最大的新型元器件及电子信息基础产品科研、生产和出口基地，拥有自主知识产权及核心产品关键技术的国际知名新型电子元器件行业大公司，产能达1000亿只/年。

网址：www.china-fenghua.com

代理/分销商

广州盛中电子有限公司
福州天河电子有限公司
深圳市伟健达电子科技有限公司
深圳市福昌辉科技有限公司
上海泰友电子有限公司
深圳市鹏达诚电子有限公司
深圳市华天阳科技有限公司
南京南山半导体有限公司
杭州天衍电子科技有限公司
深圳市人和旺电子有限公司

华新科技股份有限公司

成立于1992年，华新科技凭藉着一次购足的产品选择与遍布全球的供货平台，乃被动元件产业的领导品牌。短短10年间，华新科技以其精益求精的产品技术研发与积极的策略伙伴联盟，迅速成长为股票上市公司并跻身于世界一流被动元件供应商之列，深具产业影响力。8座主要生产基地佈局于亚太地区，供货与仓储网络遍佈全球。晋身世界前叁大积层陶瓷电容器(MLCC)制造商。

网址：www.passivecomponent.com

代理/分销商

深圳市朗骏通电子有限公司
深圳市汇丰盈实业发展有限公司
深圳市普瑞电子有限公司
深圳市泽天电子有限公司
苏州工业园区馨竹电子科技有限公司
深圳市科茂森电子科技有限公司
深圳市创讯实业有限公司
南京商络电子有限公司
苏州宇泰电子有限公司
东莞容奥电子有限公司
深圳乐佳电子科技有限公司

国巨股份有限公司

国巨公司成立于1977年，为全球领先的被动组件服务供货商，其生产及销售据点涵盖亚洲、欧洲及美洲。现今为全球第一大芯片电阻(R-Chip)制造商、全球第三大积层陶瓷电容(MLCC)供货商，在磁性材料(ferrites)领域则名列全球第四，在全球有广大的经销点-国巨目前有21个营销/服务据点、9座生产基地、8座JIT实时发货中心，及2个研发中心。

网址：www.yageo.com

代理/分销商
