【导读】Altivar产品线兼容三相同步、异步和特殊电机，可通过实时捕捉和处理数据提供更高等级的效率。这些极具鲁棒性的产品以用户友好的界面和极低的功耗而闻名于世。
Miller Henley是位自由职业者、信息技术和商业技术撰稿人和分析师。在过去二十多年来，他曾与包括多家财富500强企业在内的技术公司合作，通过开发策略与综合内容来推进营销、运营、培训、财经和开发活动。
施耐德电气公司的Altivar Process ATV600系列变频器（VSD）可以为商用设备、暖通空调、高性能机械设备、公用事业产品和过程控制环境提供特定领域选件。Altivar产品线兼容三相同步、异步和特殊电机，可通过实时捕捉和处理数据提供更高等级的效率。这些极具鲁棒性的产品以用户友好的界面和极低的功耗而闻名于世。
Altivar型号产品的功率范围从0.37KW到315KW，驱动系统的驱动能力可达1.5MW。该产品线的输入电压范围从200VAC一直到690VAC。IP21到IP55的外壳封装标准可以在最极端的工作条件下为产品提供可靠保护。
拆解
型号：ATV630U15M3 1.5kW/2HP变频器（标准版）
外部和外壳

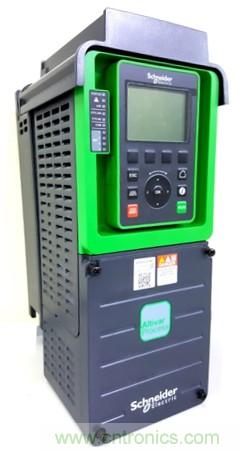

尺寸为144mm×320mm×203mm，重量为4.3kg。提供IP21等级保护，具有Modbus串口、以太网和modbus TCP通信端口。
主控板

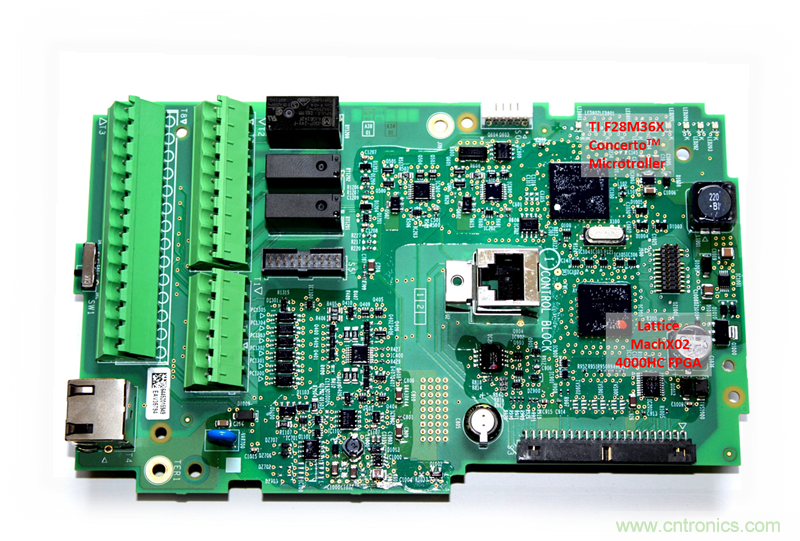

提供精密PWM电机控制、通信和片上过流/过压保护的TI F28M36x ConcertoTM微控制器。这是一款行业标准的32位ARM Cortec-M3 CPU，集成有种类广泛的通信外设，包括以太网1588、带PHY的USB OTG、控制器局域网（CAN）、UART、SSI、I2C和一个外部接口。 提供逻辑性信号滤波功能的Lattice MachX02 4000HC。这是一块桥接和扩展FPGA。
大功率电路板

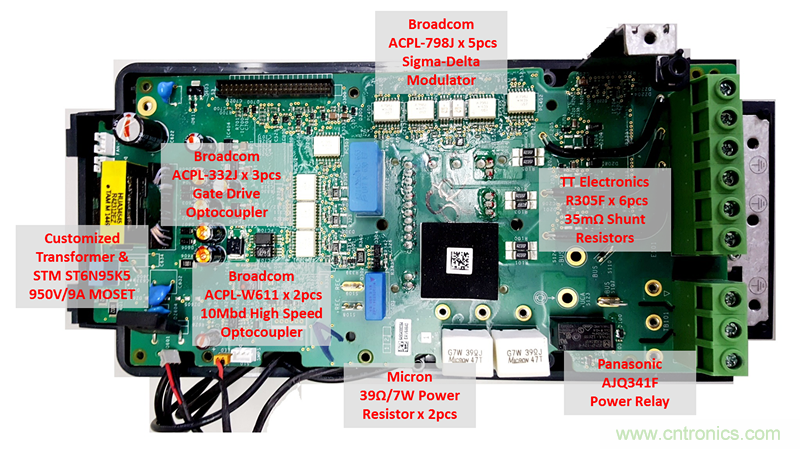

整流器和逆变器：英飞凌的FP50R06W2E3。这是一款带Trench/Fieldstop IGBT3的600V/50A Easy PIMTM模块，采用PIM 3相位输入整流器配置。
隔离：博通（安华高）
ACPL-332J（5枚）。这是一款2.5A的IGBT栅极驱动光耦，集成有（VCE）去饱和检测、故障状态反馈和有源米勒钳位功能。
ACPL-798J（5枚）。这是一款采用光学隔离技术的Sigma-Delta调制器，采用LVDS接口和外部时钟。
ACPL-W611（2枚）。这是一款速度为10MBd的高速高共模抑制比的TTL兼容光耦。
分流检测：TT Electronics公司的R305F（6片），是阻值为35mΩ的分流电阻。
隔离型开关电源：意法半导体的ST6N95K5，这是一款950V/9A的N沟道功率MOSFET管。
浪涌电流抑制器：松下的AJQ8341F，这是一款12V/10A的小型功率继电器。
美光元件（2枚）。这是39Ω/7W的大功率电阻。
以太网通信板

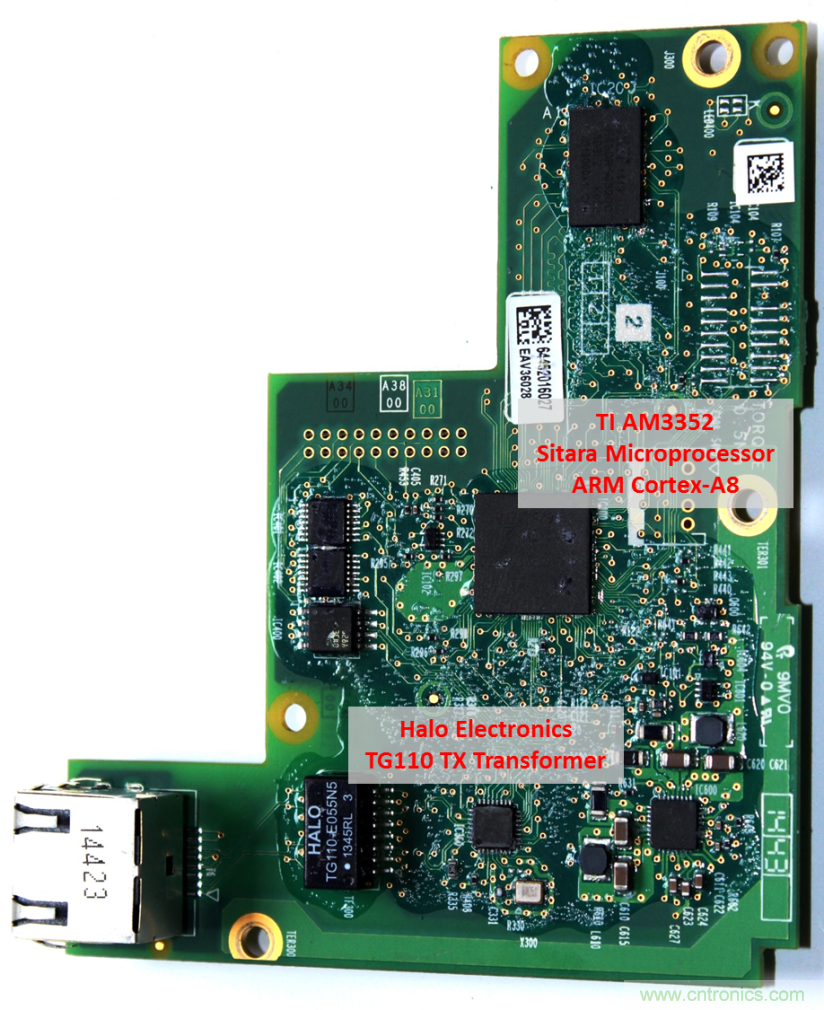

以太网接口控制器：TI AM3352 Sitara微处理器。这是一款ARM Cortex-A8处理器，集成有包括EtherCAT和PROFIBUS在内的工业接口选件。 以太网磁性变压器：Halo Electronics TG110 SMD单端口10/100Base发送变压器。
凭借其耐用的外壳设计、极低的能耗需求、实时处理和简捷操作性能，ATV600系列产品已成为大多数变频器应用的首选解决方案。同样重要的是，用户可以享受到很长的服务周期，因为它们具有格外健壮的外部结构和高质量的内部元件。
