- 新器件采用宽体5引脚SOP封装
- 10mm 最小爬电距离和间隙距离
- 15V至30V的宽供电电压范围
- 适用于工业逆变器应用中功率IGBT和MOSFET的快速开关
太阳能逆变器、不间断电源(UPS)以及马达驱动等大功率工业应用需要能够处理690VAC以上电网电压和高于1000 VDC恒定直流电压的栅极驱动光耦合器。为了达到这个目标，爬电距离和间隙距离至少要达到10mm。同样地，恶劣环境逆变器(Harsh Environment Inverter, HEI)等应用在690VAC电网条件下甚至要求更大的爬电距离和间隙距离。为了帮助设计人员应对这一挑战，飞兆半导体开发了一款先进的2.5A输出电流栅极驱动光耦合器产品FOD8320。

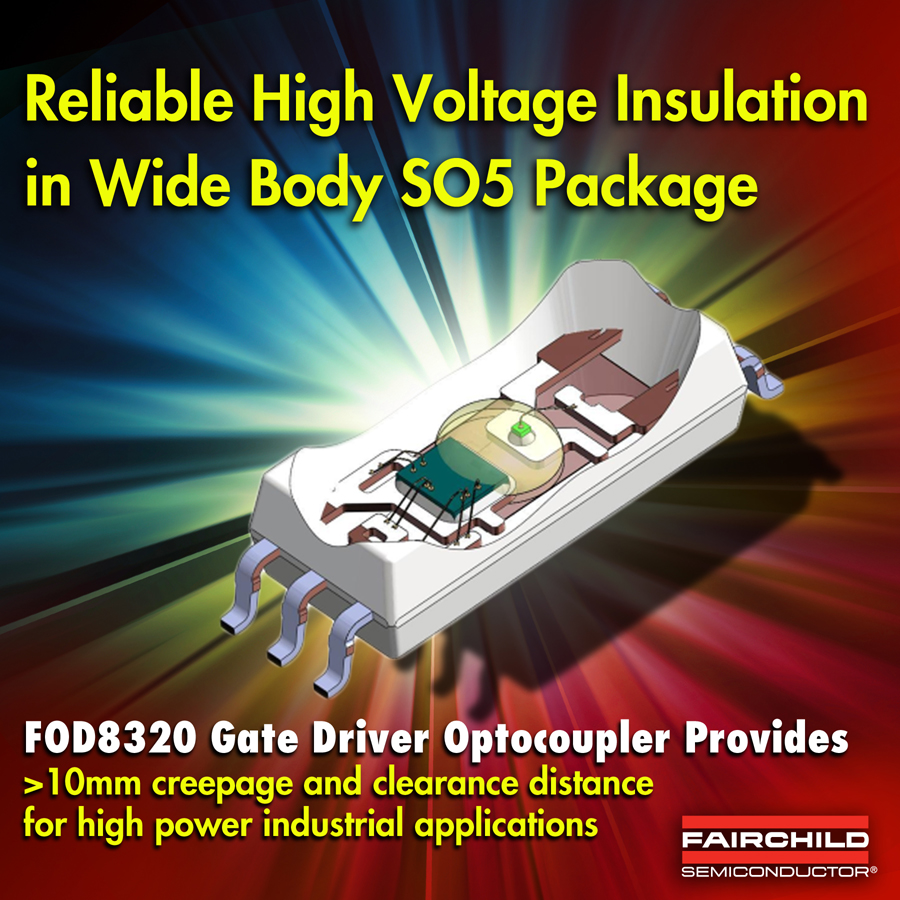

FOD8320光耦合器使用了飞兆半导体的Optoplanar®共面封装技术和经优化的IC设计，具有可靠的高绝缘电压及高抗噪性能。该器件使用宽体5引脚小外形封装，具有小占位面积，爬电距离和间隙距离达到10mm以上，内部绝缘距离为0.5mm。此外，FOD8320具有更宽的工业温度范围(-40至+100ºC)，适用于工业逆变器应用中功率IGBT和MOSFET的快速开关。FOD8320具使用的专有Optoplanar共面封装技术带来35kV/µs最小共模噪声抑制比(CMR)，消除了在over-under结构中产生的容性电荷累积。
特性和优势
• 10mm 最小爬电距离和间隙距离
• 输出级的P沟道MOSFET使得输出电压摆幅接近电源电压
• 15V至30V的宽供电电压范围
• 全工作温度范围内的高开关速度
‾ 最大400ns的传输延迟
‾ 最大100ns的脉宽失真
• 具有滞环功能的欠压锁定(UVLO)
• 更宽的工业温度范围，-40至100°C 温度范围
FOD8320是飞兆半导体广泛的高性能光耦合器产品系列的成员，致力通过开发先进的解决方案助力客户实现设计创新。
