低调有内涵!别人看不懂的LED电子表DIY

发布时间:2013-12-07 责任编辑:eliane

【导读】成功男士都离不开一款高端大气上档次的手表,昂贵而精确的名表自然能彰显身份,但是却不是咱们这些穷屌丝可以消费的起的,怎么办呢?简单,咱自己做一个电子表,个性不说,除了自己谁都看不懂!

这个LED手表的时间是这样看的:

绿色LED灯按次序分别代表8小时、4小时、2小时、与1小时,把亮起来的LED代表的数字加起来就能知道现在是几点钟了。

红色LED灯从左到右分别表示32、16、8、4、2、1分钟,同样是把亮起的灯加起来可得当前分钟数。
低调有内涵!别人看不懂的LED电子表DIY

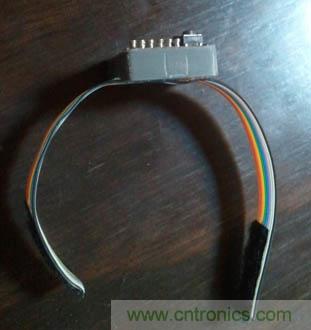

电子表长这样儿:

低调有内涵!别人看不懂的LED电子表DIY

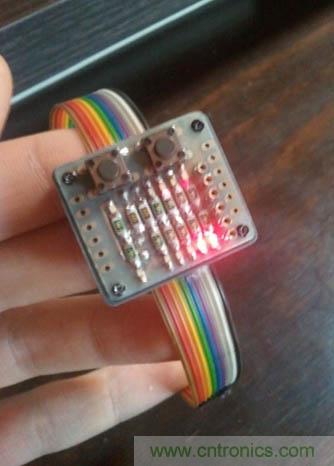

[page] 当按下表上的按钮之后,LED灯会亮起:

低调有内涵!别人看不懂的LED电子表DIY

唯一的问题是没有镶嵌八星八箭的钻石,还有镀上黄金白金,这样子看上去完全就是从垃圾堆里捡来的……咳咳,外表不重要,我们重视的是它充满DIY和Geek精神的内心!

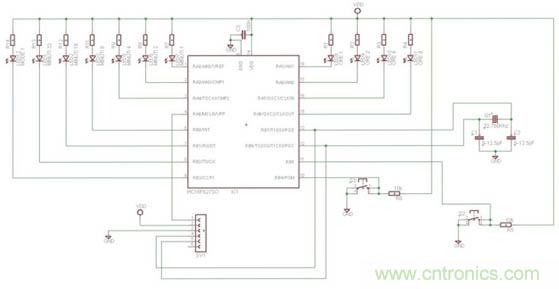

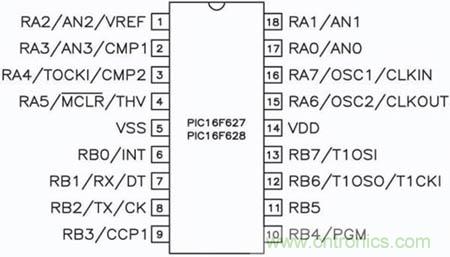

想自己动手制作的童鞋,需要弄一颗PIC16F628集成电路,然后参照下图制作电路:

低调有内涵!别人看不懂的LED电子表DIY

[page]
低调有内涵!别人看不懂的LED电子表DIY

据说国内这块75元一块的手表早已实现:

低调有内涵!别人看不懂的LED电子表DIY
