技术牛人DIY:无需充电的自行车指示灯

发布时间:2014-10-14 责任编辑:sherryyu

【导读】自行车指示灯在崇尚绿色环保的现在来说很是重要,一位技术牛人凭借自己所学给大家分享了一个DIY:无需充电的全自动自行车指示灯。在平时不用的时候除了电池自身耗电外电路基本不耗电,在用的时候会给电池充电。是不是很心动?那还等什么?

做个不用充电的全自动自行车灯

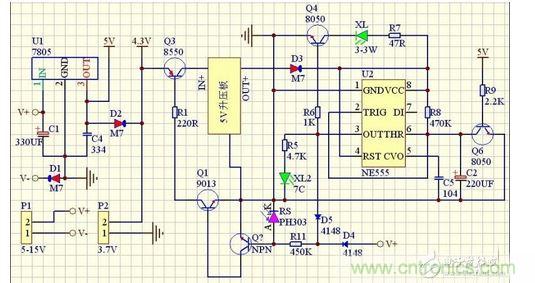

电路图:
电路图
P1接发电机(用的370电机)

P2接电池(最好用带保护的锂电池电池“如手机电池”)

XL为3W食人鱼LED灯

XL2为7彩LED灯(5MM的)

在平时不用的时候除了电池自身耗电外电路基本不耗电,在用的时候会给电池充电,370发电电流很小经过稳压后输出大约300到500MA,所以也不担心电池冲爆,晚上在自行车行驶过程中LED用的都是370电机发的电,只要不将停车延时亮灯的时间调的太长的话电池也能用很久(一般30秒到1分钟左右应该够了吧)。如果停车延时亮灯很长时间的话又是另外一回事了
[page]

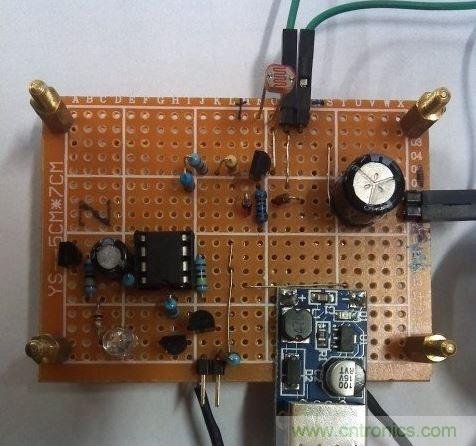

正面
自行车指示灯

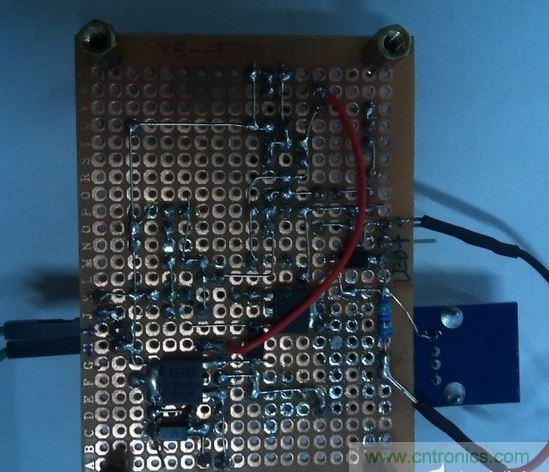

反面
自行车指示灯
[page]

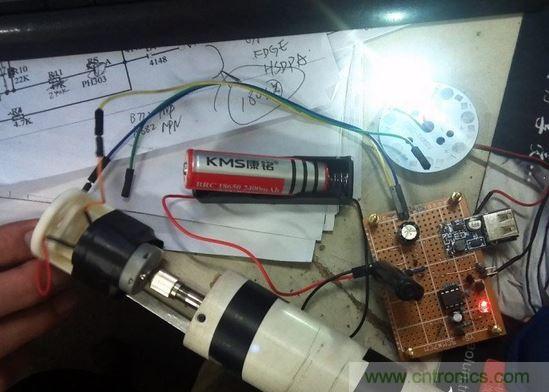

用370电机发电:没装上自行车,先用我的手电钻代替下吧
自行车指示灯

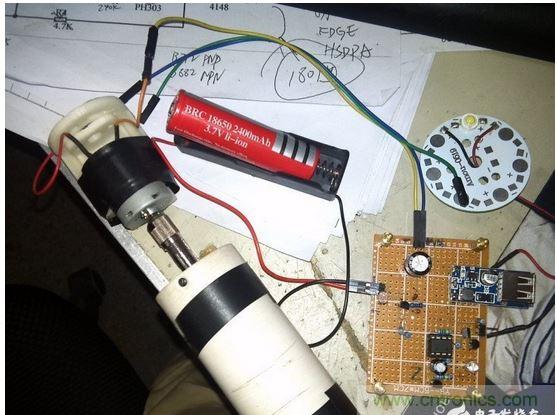

在没装电池情况下,电机转动灯会亮,电机停灯灭。
自行车指示灯
装上电池后:电机转灯亮,电机停,灯延时大约30秒灭
[page]
如果是白天的话,灯是不亮的。
自行车指示灯
电路原理:

通过车轮带动370电机发电;进过U1(78M05)稳压后输出5V电压,经过D2(4007)后电压为4.3V左右;

白天:RS阻值很小,Q3不导通(调节R11可以调节Q1的临界状态及灵敏度),灯不会亮,这时会给电池充电;

晚上:光线变暗,RS阻值变大,大于一定值时(与R11阻值有关)Q3基级得低电压,则Q3导通,5V升压电路后面部分开始工作,Q6导通,NE555 6脚底电平,输出(3脚输出高电平)LED灯亮,7彩LED灯亮。当370电机停止转动时(比如前面有人需要停下车)Q6截止,C2充电,当 NE555 6脚电压大于2/3VCC时(充电过程就是一个延时过程,时间可以通过调节R8和C2的大小决定,R C越大时间越长)3脚输出低电平,LED灯灭。
