电池用三节五号1800m A．h镍氢电池，夏天不用阳光直接照射太阳板，在鞍明亮处即可充电。交流充电提供4. 3V充电电压，约350mA充电电流。假如使用三节五号镍镉电池，限流电阻Ri应改为8～iori，以减小充电电流，避免损坏电池。消防应急灯被广泛安装于公共场所的走廊、消防通道内，属于消防专用设备。市场上众多的消防应急灯具都是由消防公安都门监制的产品，品种繁多，但功能基本一样。当市电停电时，梢防应急灯自动点亮，来电时自动熄灭。

消防应急灯作为一种备用照明设备，在灯具内装有停电时提供电源的蓄电池，在有市电供电的情况下给电池充电。由于长时间与220V交流电源并联在一起工作，所以易出故障。出于属于专用产品，大多数不提供电路原理图。本图是根据实物绘测的奇辉GF-066型全自动消防应急灯电路。

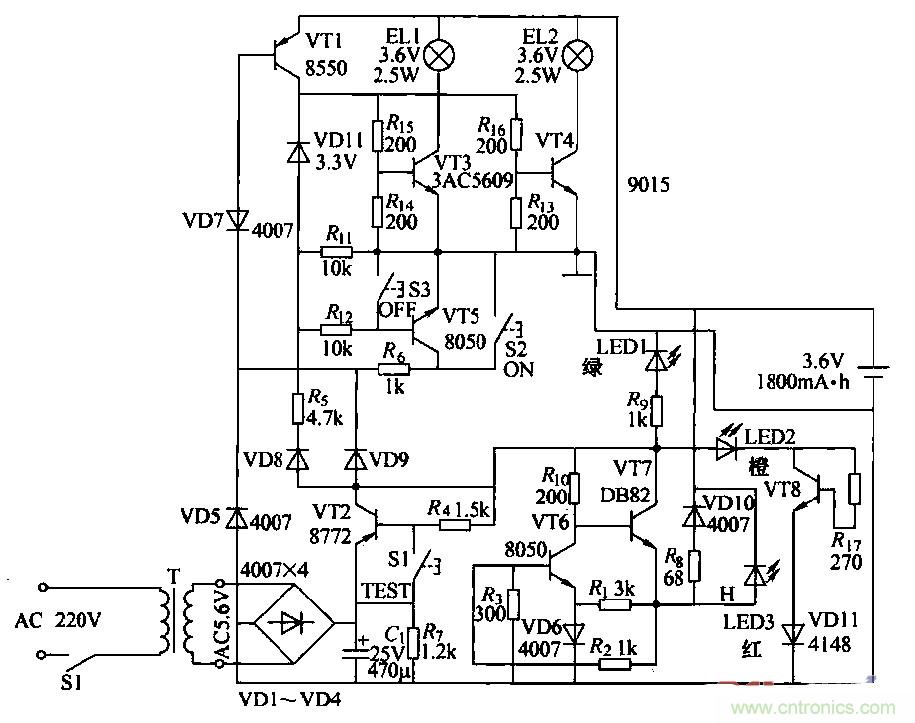

(1)电路组成电路如图所示。由电池充电电路、灯控制电路、电源电路和故障指示电路组成。照明灯泡是EL1、EL2（2+5W/3.6V螺旋式灯泡）。电池是3.6V／1800mA．h的镍镉可充电电池，在停电时可提供功率为2×2. 5W，照明时间不少于lOOmin。在电路中设有三个轻触自恢复式按键：S3（OFF芙）、S2 (ON开)、Sl (TEST)试验。三个不同颜色的状态指示灯．LED3（H红色）表示充电，LED2 (W橙色)表示电路故障，LED1（L绿色）表示外电供电。在外电供电的情况下，主供指示灯LED1亮，给电池充电时LED3亮。

(2)工作原理

①灯光控制电路：由VT3、VT4、VT5、VT7和键S2、S3构成，在无市电时，按一下S2（开）键．VT5饱和导通，VT5的集电极电流通过Rt。使VT7维持导通；VD11反向击穿工作在稳压状态。VT5的集电极电压给VT3、VT4提供偏置，使其导通。点亮EL1、EL2。当按一下S3（关）键时，VT7截止，撤除了VT5导通条件，灯关闭。

当有市电供电时，外电原经VD9使VD7反向截止，VT5无法导通，键S2和S3都不能控制灯El，l、EL2的开和关。停电后二极管VD7负极电位变为零。使其瞬间正向导通，VT5饱和导通，构成点灯电路条件，EL1、EL2点亮。来电后VD7负极电位变高叉反向截止，VT5截止，灯灭（起到自动控制的作用）．灯控制电路中：VD7、VT7通过风工作在临界状态。开关键S2、S3只起到触发作用。

②电讹充电电路：外电源经vr2、VT6、风、VD10对电池进行恒流充电，当有外电源供电时，充电流经RB、VDIO向电池充电，且使充电指示灯LED3点亮。

③电源电路：220V交流经变压、整流滤波，由VT1集电极输出4.6V直流电压，主要提供给充电电路给电池充电，并经硒使LED1发光措示。

④试验电路：当按住试验按键Sl不放时，VT1截止，VD7负极电位变低而正偏导通，使VT5导通，满足点灯条件，使LED1、LED2点亮。松开Sl键，灯随即熄灭。试验电路的作用是测试点灯电路是否正常。

⑤故障显示电路：由VD13、VT8、R7和VD11组成故障指示电路，如果外电源电压过高使VT8导通，LEDZ点亮．指示过电压故障。
