送女友超赞!随声音大小改变的流水彩灯设计

发布时间:2014-12-12 责任编辑:sherryyu

【导读】是不是不知道如何布置你们的爱巢或者想给女友一个惊喜的party,这些怎么少得了流水彩灯的点缀呢?买多浪费,这里小编教你自己DIY流水彩灯,还可以随声音大小改变的哦,是不是显得更有情谊呢?

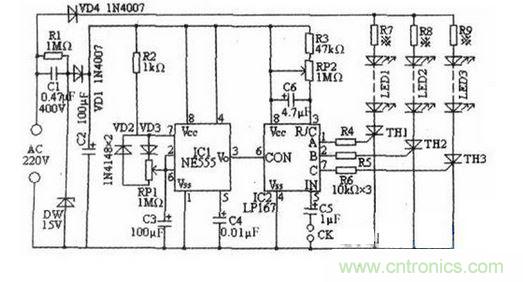

这款使用集成电路组成的可逆流动以及可随音乐声音大小改变流动速度的彩灯电路,电路如下图所示。图中ICI是时基集成电路NE555,它与外围元件R2、VD2、VD3、RP1、C3等构成占空比可调的矩形脉冲发生器(其振荡周期约为T=0.7RPlxC3=70s)。这个振荡周期是灯光正向流动和反向流动相互交替的时长,即在70s的时间内完成一次正向、反向流动的循环。通过对电位器RP1的调整,可在70s循环周期不变的前提下,适当改变正向和反向流动的时间比。

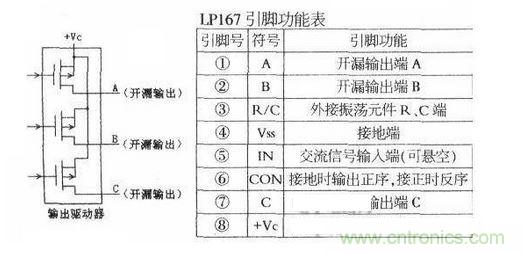

振荡脉冲由IC1的③脚传送到IC2的⑥脚。IC2是三位环形脉冲分配/驱动专用集成电路IP167(其内部有整流放大、压控振荡和3位环形时序计数以及3个漏极输出电路等),采用8引脚的DIP塑料封装。其中漏极输出驱动器部分的结构,见上图。

当LP167内部的输出管在环形时序计数电路驱动下依次饱和导通时,导通的输出管漏极为高电平,可向下图中的单向可控硅TH发送触发信号,可控硅导通后,相应的LED灯串点亮。

LP167各引脚功能见附表。其中⑤脚可由外部插孔“CK”输入音频信号,其信号幅度与③脚的元件共同控制压控振荡的频率,从而调节彩灯的流动速率。⑤脚也可以悬空。当IC1振荡输出低电平时,IC2的①、②、⑦脚按正时序依次出现高电平,通过驱动单向晶闸管TH1、TH2、TH3使灯光正向流动。当IC1振荡输出高电平时,IC2输出端按逆时序出现高电平,灯光逆向流动。

下图中晶闸管可选用MCR100-8;LEDl~LED3是不同颜色的发光管灯串;电阻R7_R9的功率与阻值,可根据每串发光管的数量及电流需求调整,其余元件按图选用即可。
DIY流水彩灯

DIY流水彩灯
