情人节送啥不如送爱心,DIY“心”型灯去抱美人归

发布时间:2015-02-15 责任编辑:sherryyu

【导读】马上就2月14日情人节了,工程师屌丝们是不是还在为选什么礼物头疼呢?别急,小编来为你出谋划策,什么礼物都比不上自己动手的来得有诚意是不是。送什么都比不上送上自己的心来的温馨哦!那就自己动手做一颗爱心送给亲爱的她吧!

PS:之前本站有这样的DIY,但是有所不同这里有原理图,想自由发挥的童鞋可以自己照着原理图自由发挥。当然想要更详细的过程操作的小白工程师可以参考下面这篇文章:

三八节将至!DIY心形LED流水灯!你们懂的~
http://www.cntronics.com/opto-art/80022456

很多电子爱好者对DIY的兴趣非常浓厚,但若能借此俘获他人之心,岂不妙哉......马上就到2月14了,除了无人机可以表白,自己动手做个“爱心”LED流水灯也是满满心意。

DIY酷炫的“心”型的LED灯

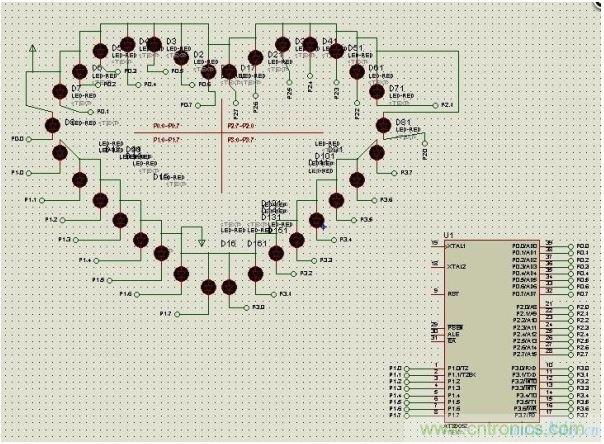

1)“心”原理图
“心”型LED灯原理图
图 1
“心”型LED灯原理图

说明:“心”型LED灯共用了32个灯,刚好接完MCU的P0,P1,P2,P3共32个端口。

注意:全部的LED灯正极分别连接100欧左右电阻后,并连VCC,负极分别连接32个端口即可。

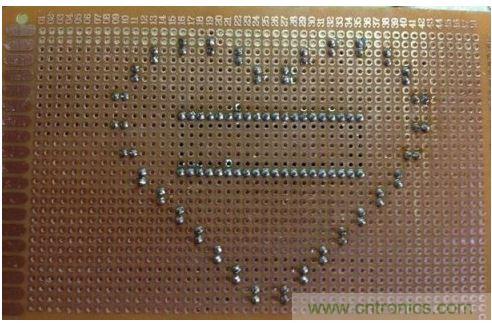

 “心”型LED 焊接布局图
图 2 “心”型LED 焊接布局图
[page]

说明:焊接前,先将全部的LED灯布局好后,看看效果,然后先焊接单片机最小系统,后焊接LED灯。

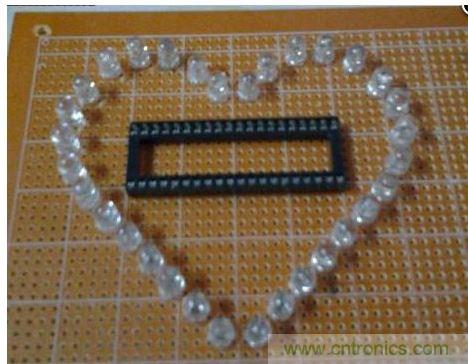

 “心”型LED 焊接正面布局图
图 3 “心”型LED 焊接正面布局图

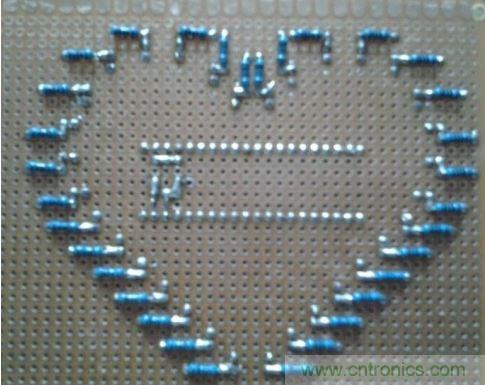

 “心”型LED 焊接电阻图
图 4 “心”型LED 焊接电阻图

说明:本人用直插电阻直接在万能板背面焊接,同时晶振和瓷片电路都焊接于单片机插座内,同时本人用的LED灯为红,黄,兰,绿相互焊接!
[page]

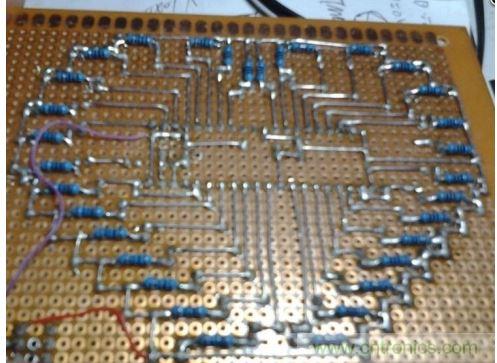

心”型LED 焊接背面完成图
图 5 “心”型LED 焊接背面完成图

说明:LED灯负极全用焊锡丝连接到单片机端口,建议初焊者用导线连,因为对于初焊者,焊锡丝非常不好连接,而且漂亮!

焊接时注意:焊接完电阻后,千万要布好局后才焊接负极连接MCU端口,毕竟我们要追求完美的“心”呀!再说了,焊接好了,正面为“心”型,背面也是完美的“心”型,才能算真心,才算浪漫呀!

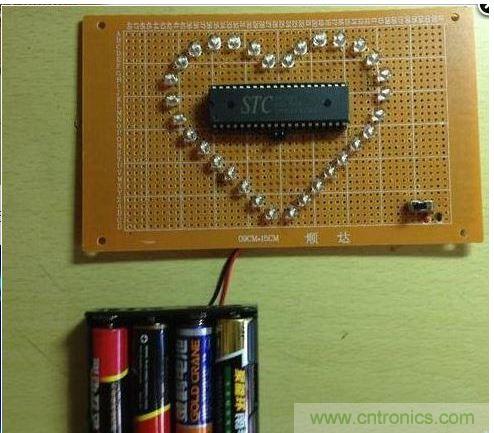

 “心”型LED 焊接正面完成图
图 6 “心”型LED 焊接正面完成图
[page]

说明:电源由4个5号电池提供,焊接时,千万别焊反正负极,要不然MCU芯片就被烧了!

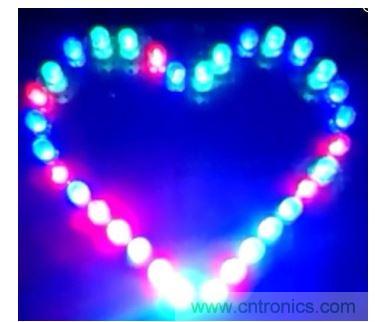

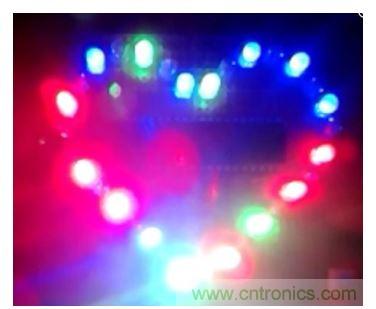

“心”型LED 灯效果图
图 7 “心”型LED 灯效果图
图 9 “心”型LED 灯效果图
图 8 “心”型LED 灯效果图
