DIY:漆黑夜晚,属于自己的“头”灯

发布时间:2015-09-28 责任编辑:sherry

【导读】本文主要给大家带来的是如何DIY一个属于自己的头灯,这样晚上夜路不用害怕漆黑了,省钱的同时增加了自己动手的乐趣,有木有?感兴趣的赶紧看过来!

介绍:

只要需要光的存在这个项目就是伟大的,但是你的双手将会很忙。当没有电时,简单而实用的DIY项目可以给你光,工作在你的车里一个狭小的空间内也是很有趣的。

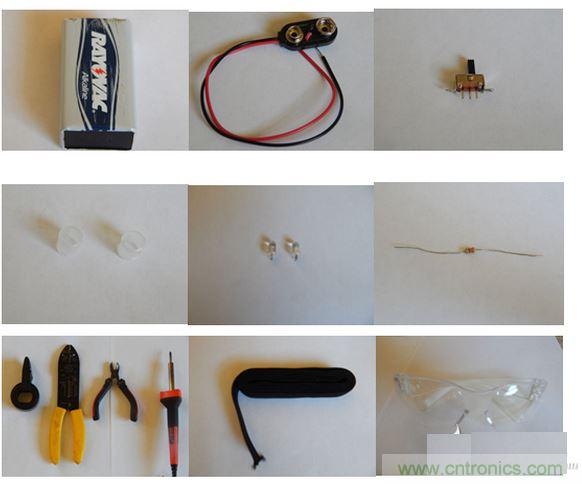

步骤1:你需要什么
DIY一个属于自己的头灯
供应:

1 9 v电池

1 9 v电池连接器

1 迷你 3针滑动开关

1 电阻器(一定要使用兼容你的发光二极管的电阻,我使用的是一个330欧姆电阻)

1 副眼镜(我使用安全眼镜)

2 LED灯(试图找到颜色明亮一点的,为了好玩我用的是蓝色的)

2 塑料管(它们将会围绕在LED灯周围,所以要确保正确的大小)

一些电线(我使用的是16规格的但任何事情能达到以上是好的)

一些弹性带(脚应该好)

电路所需的部分可以在无线电器材公司找到或者你可以在亚马逊下单订货。安全眼镜可以在五金店找到。弹性带可以在织物商店找到。

工具:

烙铁

剥线钳和刀具

强力胶

电工胶带(不一点需要但是非常有用的)。

步骤2:电路
DIY一个属于自己的头灯

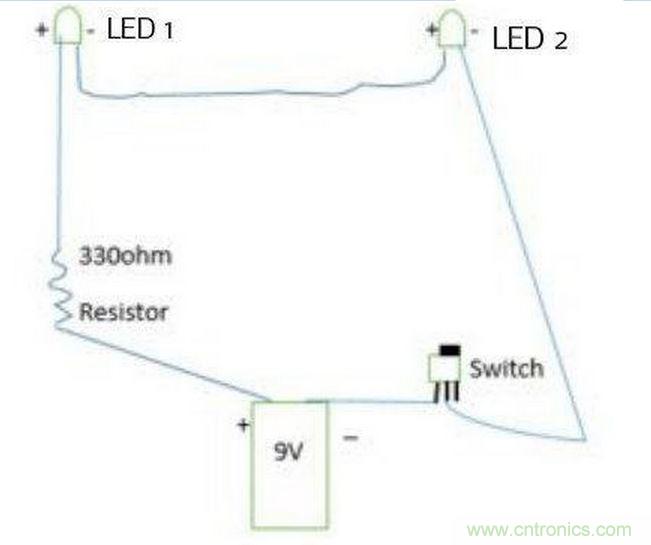

这个电路是非常简单的。它基本上是一个滑动开关控制两个LED灯,要用上一些安全眼镜和弹性带。 如果你看了这一步骤的图片将向您展示一个简单的示意图。 我将把电路部分分成3章,LED1,LED2和开关。
[page]
步骤3:电路:LED 1
DIY一个属于自己的头灯
DIY一个属于自己的头灯

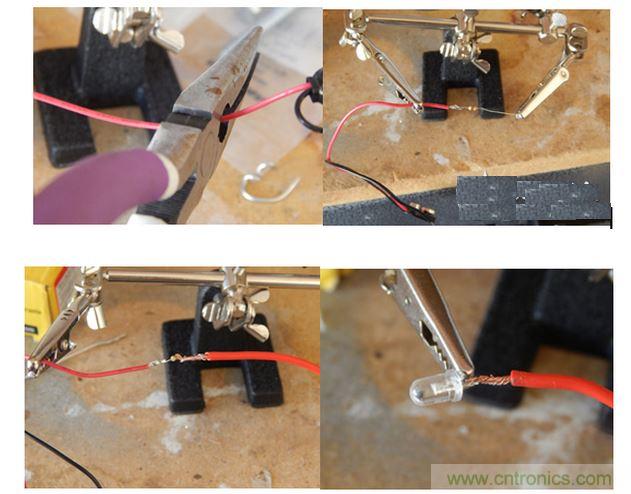

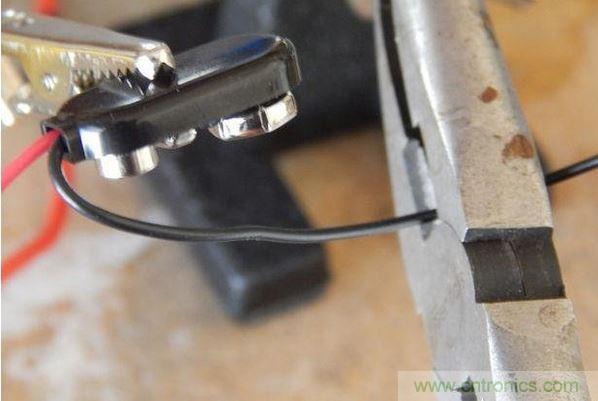

a)首先你要剪短你的9 v的正极端子连接器,这样你不会有太多的线使玻璃看起来邋遢。然后焊接电阻到9 v电池的正极端子连接器。

注意:一定要把所有的线扭在一起,这将使焊接更容易。

b)完成步骤(a)LED1之后你要焊线到电阻上。确保线到达玻璃的末端(像图3)。现在,你要焊线在主要的电阻器上的正极端子1。

注意:在剪掉终端之前记住哪一方是正极和负极。

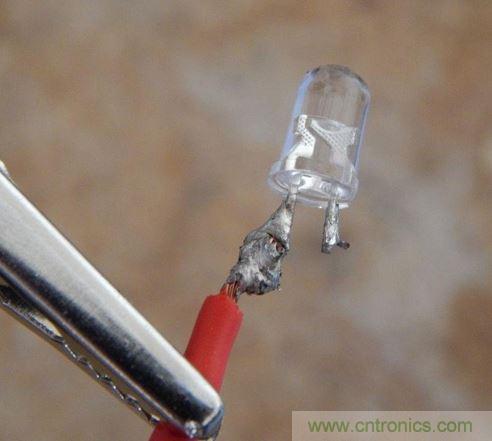

C)现在我们到了LED1的步骤(c)。 在这一步你会得到另一条线用来焊接到LED1的负面终端。

注意:线必须足够长,以达到LED2的正极端子。

步骤4:电路:LED2
DIY一个属于自己的头灯
这部分教程是相当短的,在圈电路中的开关:步骤LED2

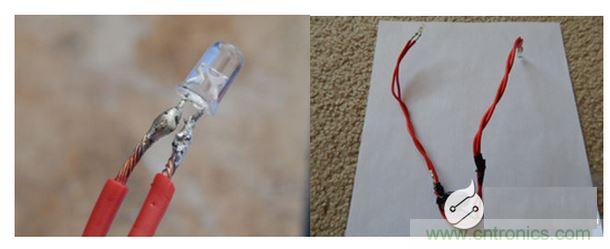

a) 一旦步骤3的所有完成了则必须获得你焊接在LED 1负端的电线并焊接到LED2的正端。

注意:同样,从LED1到LED2的导线必须足够长绕到头的背面(如果需要的话调整眼镜)。

[page]
第五步:开关
DIY一个属于自己的头灯
DIY一个属于自己的头灯

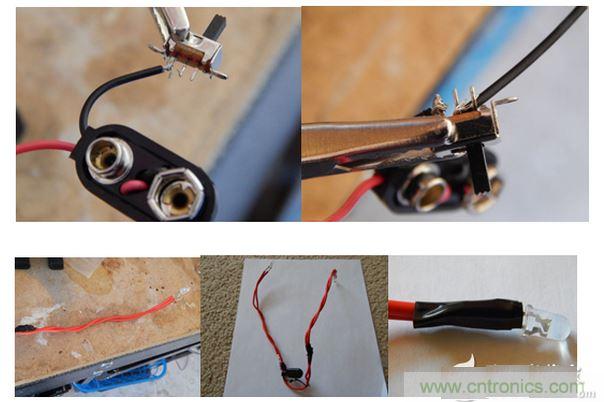

现在,我们将在电路中添加开关。

a) 首先你必须剪短9 v的负面终端连接器。接下来将焊接9 v的负极终端连接器到左端的滑动开关 。

注意:确保你焊接的是负极终端到左边的滑动开关。

b) 之后焊线到中间引脚的滑动开关(如图3),所使用的切片的负极端子由于导线小,易于焊接到小引脚。

注意:确保电线只是触摸到自己的引脚而灯光将继续。

c) 下一步,你将运行和焊线从中间引脚的滑动开关到LED2的负极终端。确保电线到达眼镜的末端。

注意:在完成电路之前,你可能要把电线拧在一起,这样他们就不会弄的到处都是。

d) 现在你可以用电工胶带覆盖在电路显示出来的线上。

步骤6:眼镜
DIY一个属于自己的头灯
DIY一个属于自己的头灯

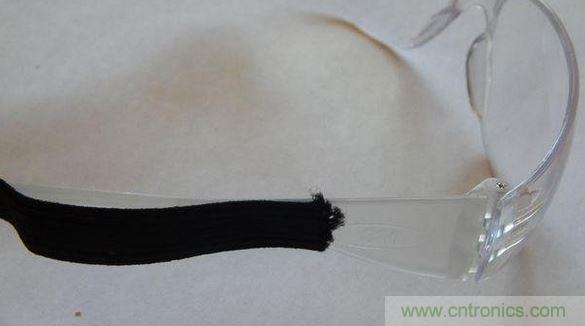

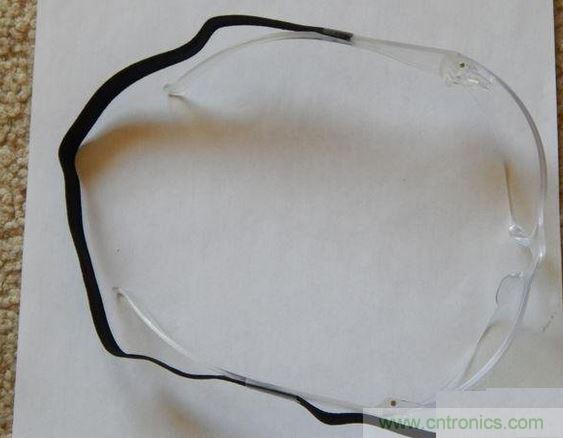

现在是时候把弹性添加到安全眼镜上了。

a)首先你要把弹性带跟眼镜的其中一侧的中间用胶带贴紧,然后把弹性带的另一端放到眼镜相同的地方,但相反的一面。确保你首先使用的是胶带,这样你就可以在你的头上调整大小。它应该是紧身的但同时也是舒适的。

注意:不要削减弹性织物如果你不确定它将舒适轻松地戴在你的头上。

b) 现在你可以剪掉弹性带并使用强力胶把弹性带粘紧在眼镜上。

注意:确保你的贴和胶在同一个地方。
[page]
步骤7:把这两个结合在一起!
DIY一个属于自己的头灯

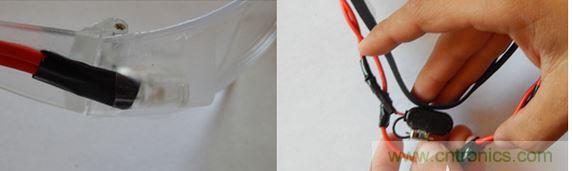

现在我们将电路添加到眼镜。

a) 现在你将使用小型塑料管并把它们放在LED灯周围。完成后把胶水粘在管上,用强力胶把LED胶在眼镜上并把管和眼镜压在一起。

b)现在你用强力胶把9 v电池连接器粘到眼镜背面的弹性带上。

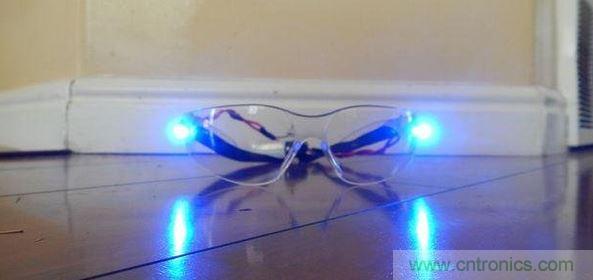

步骤8:你完成了!
DIY一个属于自己的头灯
你已经完成了这个项目。

现在你可以在房子周围使用它,在外面或者工作间。我希望你喜欢这个项目。这是我制作的第一个教程,请评论,我将会很高兴听到你的想法。
