方案分享:led驱动电源电路图设计

发布时间:2015-10-09 责任编辑:sherry

【导读】LED驱动电源的要求在不断提高。高效率、高功率因数、安全隔离、符合EMI标准、高电流控制精度、高可靠性、体积小、成本低等正成为LED驱动电源的关键评价指标。本文分享一款led驱动电源电路图设计方案。

在全球能源短缺、环保要求不断提高的背景下,世界各国均大力发展绿色节能照明。LED照明作为一种革命性的节能照明技术,正在飞速发展。然而,LED驱动电源的要求也在不断提高。高效率、高功率因数、安全隔离、符合EMI标准、高电流控制精度、高可靠性、体积小、成本低等正成为LED驱动电源的关键评价指标。

在目前的LED的电源驱动器中,必须使用电解电容,小型的电解电容寿命只能达到几千小时。但使用专利IC的驱动器,完全不需要使用电解电容,寿命达到4万小时以上,是原来led驱动器的10倍,而且专利IC驱动器的尺寸小,只有原来面积的四分之一,可轻易的放进LED灯泡内,不必改变原来灯泡的形状,让设计更加简单化,也更能让用户接受和喜爱。

LED驱动电源的效率越高,则越能发挥LED高光效,节能的优势。同时高开关工作频率,高效率使得整个LED驱动电源容易安装在设计紧凑的LED灯具中。高恒流精度保证了大批量使用LED照明时的亮度和光色一致性。
LED

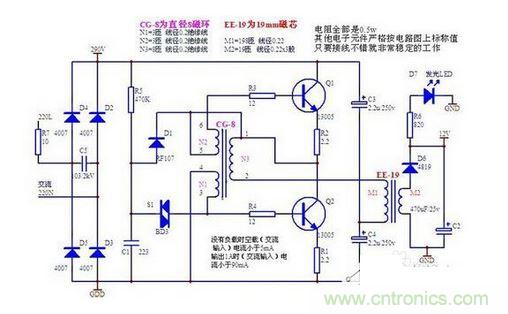

LED驱动电源电路图和其他用电器电源电路一样,如,采用开关电源电路,可以让负载得到质量很好的直流电源,但是电路图,不方便制作,下面给大家介绍两种简易电路,专用于LED驱动电源电路图中,LED驱动电源电路中的元器件也很少,方便制作,元器件参数在电路中,供参考。第一种,LED驱动电源电路图如下:

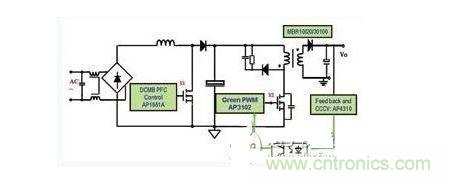

而另一种,基于AP1661+AP3102的LED驱动电路原理图,如下图所示:
led
在上图第二种led驱动电源电路图中:该电路采用的是Boost PFC+Flyback两级拓扑结构,控制芯片采用PFC控制芯片AP1661,PWM控制芯片AP3102和副边恒流控制芯片AP4310。该led驱动电源电路图方案优点是输入/输出电容小,输出纹波小,隔离输出,功率因数高,电流精度控制在2%以内,可靠性高。
