三菱电机扩大搭载触摸屏的工业用彩色TFT液晶模块产品阵容

发布时间:2016-07-18 责任编辑:susan

【导读】三菱电机株式会社推出工业用彩色TFT液晶模块的新产品,将于8月1日开始提供搭载投射式电容触摸屏的6.5寸VGA和8.4寸SVGA / XGA宽屏样品,该产品可以从厚度5mm防护玻璃上进行操作并适合戴着手套操作,多点触控和耐水滴性需求等多种用途。

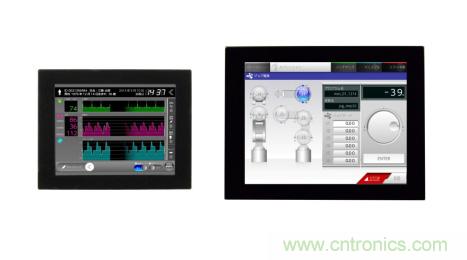

6.5寸VGA                              8.4寸SVGA / XGA
搭载触摸屏工业用彩色TFT液晶模块

新产品的特点

1.搭载了可以从厚度5mm防护玻璃上进行操作的触摸屏

・开发出了实现高灵敏度、耐水滴性与多点检测兼备的控制电路,是优于传统产品的高功能、高性能触摸屏
・除可以在厚度5mm防护玻璃上进行操作外,还有最多10点的多点触控操作※1、在戴着手套、水滴附着的状态下仍可操作,可以在各种各样的环境下使用
※1 同时触摸2点或2点以上进行的操作

2.提供全套触摸屏方案的支持

・提供液晶显示模块,触摸屏、控制电路板在内的完整方案和全方面支持
・提供在户外等明亮的环境下也可获得高可视性的玻璃粘合技术※2,以及防护玻璃强化处理、低反射处理、防污处理等各种选项的加工处理
・通过液晶显示模块、触摸屏传感器、防护玻璃、控制电路板装配的一条龙生产,实现高质量,高可靠性
※2 用合成树脂粘接TFT液晶模块、触摸屏传感器和防护玻璃的构造

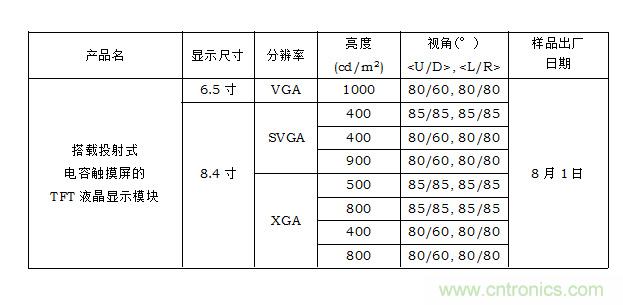

发售样品的概要


产品背景

如今,在智能手机和平板终端上用手指进行直观操作的方式备受瞩目;工业设备方面,可用手指进行直观操作的投射电容式触摸屏的市场需求也日益高涨。

本公司自2012年7月发售搭载可以从厚度2.8mm防护玻璃上进行操作的投射型电容方式触摸屏的TFT液晶模块以来,不断推出各种显示尺寸、分辨率的产品。最近,在有着耐冲击性和耐水滴性需求的户外用途方面,具有更高功能和性能的投射型电容方式触摸屏的需求日益高涨。

为了满足这些需求,在传统产品基础上新开发了高功能、高性能的触摸屏。除可以在厚度5mm的防护玻璃上进行操作外,还支持最多10点的多点触控操作以及在戴着较厚耐热手套的状态、水滴附着的状态下仍可操作等,可以在更加多样化的环境下使用和进行显示操作。从2016年1月起开始提供搭载该触摸屏的7.0寸WVGA样本。

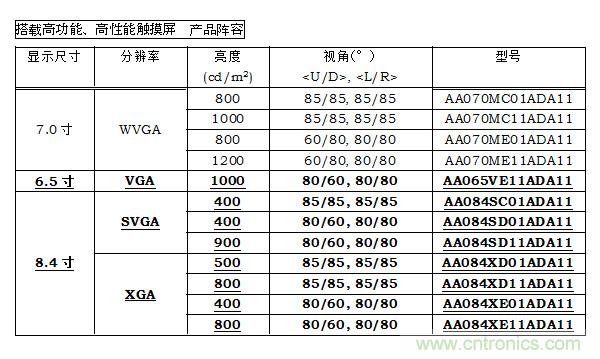

此次通过在产品阵容中增加6.5寸VGA和8.4寸SVGA / XGA,可适用于范围广泛的工业设备。今后仍将继续扩大在显示尺寸、分辨率、防护玻璃等方面不同规格产品的产品阵容。

什么是投射式电容型

电容型即通过测得传感器和指尖之间的静电容量,从而确定触点位置的触摸屏方式;电容型又分为四角检测的表面式和整块屏检测的投射式。投射型可多点触控操作,现已应用于智能手机等终端设备。本公司在触摸屏的传感器布线方面采用低电阻材料而非类似ITO※3的透明电极膜,从而实现无色彩偏移及高可视性。
※3 Indium-tin-oxide:铟锡氧化物

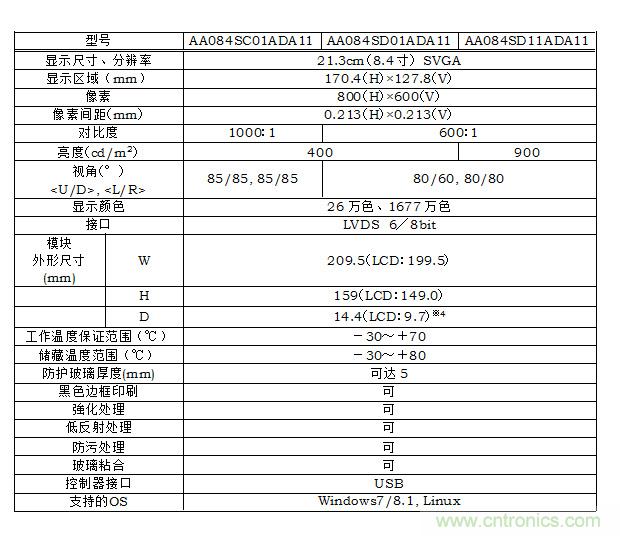

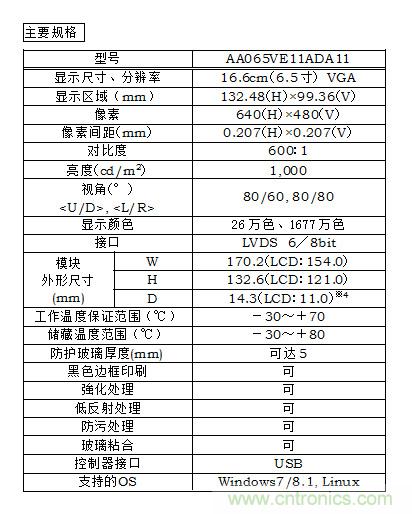

※4 根据防护玻璃的厚度规格其数值也有所不同。(此处防护玻璃厚度为1.1mm)

环保考虑

产品除了符合RoHS※5指令(2011/65/EU)以外,且不含汞。
 ※5 Restriction of the use of certain Hazardous Substances in electrical and electronic equipment

商标
・Windows 是美国微软公司于美国及其他国家的注册商标。
・Linux 是由林纳斯·托瓦兹在日本及其他国家的注册商标或商标。

制作工厂
三菱电机株式会社 液晶事业统括部
熊本县菊池市泗水町住吉1576-1,日本

销售公司
三菱电机机电(上海)有限公司
上海市长宁区兴义路8号上海万都中心29楼  邮编:200336
TEL +86-21-5208-2030 FAX +86-21-5208-1502
