【导读】在隔离型开关电源（SMPS）的设计中，光耦合器作为连接次级侧电压检测与初级侧PWM控制器的关键桥梁，其性能直接决定了电源系统的稳定性与调节精度。然而，许多设计往往忽视了“光耦合器偏置”这一核心概念，误以为仅需点亮LED即可。事实上，光耦合器偏置是一项精密的模拟链路调校过程，旨在通过设定正确的LED正向电流及光电晶体管的工作电压，确保器件始终在线性区域内运行。若偏置不当，不仅会导致反馈信号失真、电压调节失效，还可能因热应力和老化加速而缩短系统寿命。本文将深入探讨光耦合器偏置的原理，分析电流传输比（CTR）、温度漂移及补偿网络设计对反馈环路的影响。
什么是光耦合器偏置？
光耦合器的偏置是指设置正确的工作条件，具体而言是设置流过LED的正向电流及光电晶体管的集电极-发射极电压和电流，使得光耦合器在线性区域内工作。这对于反馈系统至关重要，因为光耦合器必须跨越隔离栅准确传输模拟信号。在隔离型SMPS中，光耦合器是次级侧电压检测与初级侧PWM控制器之间的桥梁。如果偏置不正确，反馈信号就会失真，导致电压调节不佳或不稳定。图1展示了光耦合器的内部结构及其在SMPS中用作反馈元件时的相关外部元件。

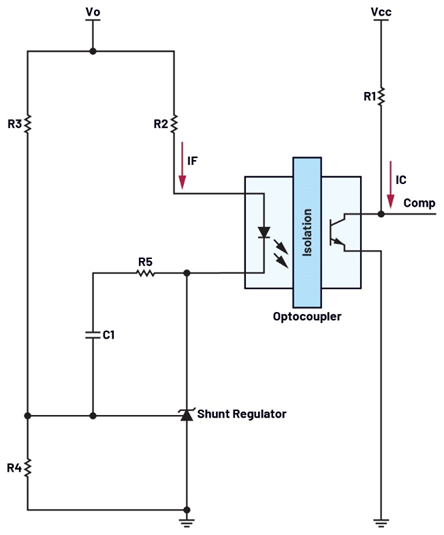

图1.反馈电路中光耦合器的典型连接
1.LED侧——驱动光信号（输入级）
在采用隔离反馈的SMPS中，光耦合器的LED侧通常由分流调节器驱动，根据输出电压来调节LED的正向电流。此正向电流是一个关键控制参数，它决定了LED发射光的强度，进而控制次级侧光电晶体管的导通水平。LED在正偏区域内工作，其光输出随IF的提高而提高。推荐的工作电流范围通常为1 mA至10 mA，但不同型号可能有所差异。
工作电流低于此范围会导致光功率不足，进而造成光电晶体管激活不充分，反馈调节不佳。另一方面，工作电流超过上限会产生热应力，缩短LED寿命，并因老化加速和结发热效应而降低光学效率。在实际设计中，LED电流由光耦合器LED阳极处的电阻(R2)设定；当分流调节器响应输出电压的变化而调整其阴极电流时，LED电流会动态调整。
环路设计中还必须考虑LED的正向压降，尤其是在计算低压轨的裕量时。在高性能或快速瞬变SMPS的设计中，为了确保光耦合器反馈路径的准确性、低噪声和热可靠性，保持稳定且精确受控的IF至关重要。
2. 电流传输比
电流传输比(CTR)是选择光耦合器时需要考虑的另一个参数。它指的是光电晶体管输出电流与LED输入电流之比，通常以百分比表示。例如，100%的CTR意味着1 mA的LED电流会导致光电晶体管输出1 mA的集电极电流。
CTR不是一个固定的值，它随温度、LED电流和器件老化而变化。例如，PC817D光耦合器的CTR在50%至600%之间，具体取决于产品型号和工作条件。设计人员必须考虑要保证的最小CTR，以确保系统在最坏情况下也能可靠运行。
选择CTR时的关键考虑因素
针对最小CTR进行设计，可确保反馈环路即使在最坏情况下也能正常工作。CTR可能因器件不同和时间推移而发生显著变化，围绕预计的最小CTR进行设计可保证即使光耦合器性能下降或在其规格边缘运行，光电晶体管也会提供足够的电流来驱动PWM控制器的COMP引脚。
温度漂移是另一个重要因素，因为CTR通常随着温度升高而降低。如果不考虑这种漂移，反馈环路在高温下可能会失去增益，导致响应迟缓，甚至丧失调节功能。设计人员必须确保环路具有足够的裕量，能够在整个工作温度范围内保持控制。
随着时间推移，老化效应也会导致CTR降低，尤其是在以大电流驱动LED的情况下。这种退化会导致给定电流下LED发出的光量减少，从而削弱反馈信号。在产品的整个使用寿命期间，这可能会导致补偿不足或不稳定，除非初始设计中包含了足够的裕量。
最后，线性度对于环路行为的可预测性至关重要。如果光耦合器工作在非线性区域，即LED电流的微小变化会导致光电晶体管电流发生不成比例的变化，反馈信号就会失真。这种非线性会使补偿设计复杂化，并降低输出电压调节的精度和稳定性。
设计人员通过仔细考虑这些因素，可确保基于光耦合器的反馈环路在产品的整个使用寿命期间和不同环境条件下均能保持鲁棒、准确和稳定。对于反馈应用，更严格的CTR容差（如100％至200％）是更好的选择，有助于维持一致的环路增益和环路行为的可预测性。
3. 光电晶体管侧——接收信号（输出级）
光电晶体管是将内部LED的光信号转换为电输出的关键元件。光电晶体管通常采用共发射极配置，其发射极接地，其集电极连接到上拉电阻(R1)，由此决定输出电压摆幅。当光耦合器内部的LED正偏时，它会发出红外光，照射到光电晶体管的基极区域，使其导通。产生的集电极电流(IC)与LED的正向电流和器件的CTR成比例。
随着LED照度的增强，光电晶体管的导电水平会提高，集电极电压下降，从而产生低电平输出信号。这种行为在隔离型反馈系统中至关重要，例如在SMPS中，集电极通常与COMP引脚或PWM控制器的反馈端相连。此节点的电压会直接影响控制器的占空比，从而调节输出电压或电流。集电极上的上拉电阻不仅设置晶体管关断时的高电平输出电压，还影响反馈环路的动态响应。较低的电阻值可以改善响应时间，但可能会降低电压摆幅，而较高的电阻值会提高摆幅，但代价是转换速度较慢。此外，光电晶体管的开关速度、饱和特性和关断状态下的漏电流都是重要的设计考虑因素，尤其是在高频或精密应用中。
SMPS反馈系统中光耦合器的正确偏置，对于确保跨隔离栅准确传输模拟信号至关重要。LED侧必须在其最佳电流范围内驱动，以保持线性光输出，避免因过热而性能下降。在输出侧，光电晶体管必须配置为将光信号转换为稳定的电信号，以便有效控制PWM控制器。所选的光耦合器应具有适当且严格规定的CTR，以确保即使在温度变化和老化的情况下，它也能保持一致的环路增益。总之，这些考量可确保设计在电源的整个使用寿命期间保持鲁棒、稳定、精确的电压调节。工程师通过遵循数据手册建议、对环路进行仿真并在全温度范围内进行测试，可确保设计方案性能稳健且可预测。
简而言之，光耦合器偏置并非只是点亮LED灯那么简单，而是涉及高速控制系统中关键模拟链路的调校。只有掌握这一点，才能确保SMPS设计不仅正常工作，而且可靠高效。
补偿网络的设计
在SMPS中，补偿网络连接到并联调节器，成为误差放大器。它对于塑造反馈系统的开环频率响应起着关键作用。其主要目的是在变化的负载和线路条件下，确保环路稳定、瞬态响应快速且电压调节精准。
在使用光耦合器和分流调节器的隔离型反馈系统中，反馈路径会引入额外的动态因素，必须加以谨慎管理。在电源应用中，通用光耦合器的带宽通常在20 kHz至500 kHz的范围内，这会给系统带来一个低频极点。同时，分流调节器会增加增益；如果偏置不当，可能会引入非线性行为。这些特性会降低系统的相位裕量，并可能导致系统不稳定。
为了抵消这些影响，需设计补偿网络以引入零点和极点，从而塑造环路增益和相位。极点和零点较少的补偿网络通常适合于中等带宽和电流模式控制应用。对于需要更高带宽或采用电压模式控制的设计，更复杂的补偿网络能够提供更大的相位裕量，并提升整体设计性能。
补偿网络的类型及其影响
在SMPS控制环路中，补偿网络用于塑造环路增益和相位响应，以确保稳定性和快速瞬态性能。这些网络通常在分流调节器中实现；而在非隔离型应用中，则通过PWM控制器的COMP引脚实现。具体的设计基于控制方法（电流模式或电压模式）及功率级和反馈路径的动态特性。

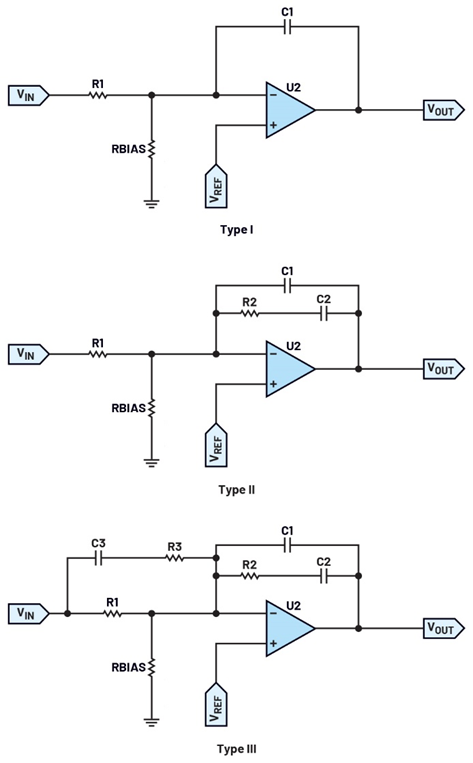

图2.补偿网络的类型
如图2所示，在SMPS控制设计中，补偿技术对于确保环路稳定性、快速瞬态响应和精准电压调节至关重要。I型补偿由单个积分器组成，由于其相位提升能力有限且瞬态性能不足，在SMPS中很少使用。它主要适用于本身具有稳定动态特性的系统，例如线性稳压器，此类系统只需极少的相位校正。II型补偿在积分器旁引入一个零点，非常适合电流模式控制架构。在此类系统中，内部电流环路贡献一个主导极点，从而简化外部电压环路。增加的零点可提升相位裕量并减轻输出滤波器极点的失稳影响，从而改善环路带宽和稳定性。III型补偿包含两个零点和两个极点，最为灵活，广泛用于电压模式控制系统。它能够通过精确的环路整形，实现高交越频率、严格的输出调节和稳健的稳定性裕量。通常，零点用于抵消LC输出滤波器形成的双极点，而极点会衰减高频增益，从而维护相位裕量并抑制噪声。
穿越频率（此时环路增益等于1）通常设置为开关频率的十分之一，以避免与开关谐波相互作用，并保持至少45°的相位裕量。有效的补偿可确保反馈环路迅速响应负载瞬变，而不会出现过冲或振荡，从而在不同工作条件下保持精准调节。此外，环路带宽需要精心平衡：既要足够宽以响应负载或输入电压的动态变化，又要足够窄以避免放大高频噪声或引起不稳定。设计人员还必须考虑实际存在的非理想因素，例如光耦合器电流传输比变化、温度漂移和元件容差，所有这些因素都可能显著影响环路动态特性和长期可靠性。
实用设计技巧
• 利用伯德图工具或SPICE模型对环路进行仿真，以检查增益和相位裕量，并在实际电路板设计中进行验证。
• 应考虑光耦合器带宽，它会引入低频极点并限制环路速度。
• 为元件容差和老化效应预留裕量。
• 确保交越频率远低于开关频率（通常为1/10），以避免其与开关谐波相互作用。
• 使用软启动和过流保护特性，防止启动期间或故障情况下环路不稳定。
本系列的第二部分将继续研究隔离型正激转换器中PWM控制器和LT1431并联调节器在瞬态负载条件下的动态响应
LTspice®仿真可清晰展现光耦合器偏置和CTR对反馈精度和环路稳定性的影响。文章还将介绍Coupler®i技术，它是一种高性能替代方案，适合最新的隔离和反馈应用。
总结
光耦合器偏置绝非简单的驱动电路设计，而是关乎隔离型SMPS整体性能与安全的关键环节。一个成功的偏置设计方案，必须综合考量LED的最佳工作电流范围、电流传输比（CTR）在最坏情况下的裕量、温度漂移特性以及器件老化带来的长期影响。同时，配合恰当的补偿网络（如II型或III型补偿）以抵消光耦合器引入的低频极点，是确保环路增益稳定、相位裕量充足及瞬态响应迅速的必要条件。工程师唯有严格遵循数据手册建议，利用仿真工具验证环路动态，并在全温度范围内进行测试，才能克服非线性失真与参数波动带来的挑战。
