ADI推出的ADE7816是一款单芯片电能计量前端(AFE)，可用于监测高达六个电路的功耗和电能质量。该器件针对数据中心配电单元、能量监测管理系统以及多通道电表而设计。这款新型AFE能够测量1个电压通道和最多6个电流通道，从而为各电路提供高精度电能使用和电源质量数据。
[member]
ADE7816支持与标准微控制器接口，因此特别适合需要更大的处理器灵活性和更多外设选项的应用，这是固定配置的片上系统(SoC)器件所无法提供的。

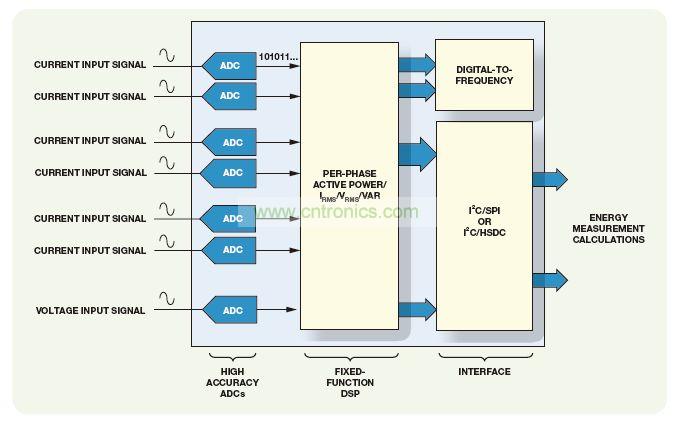

该器件内置七个型ADC和一个高精度电能计量内核。六个电流输入通道允许同时测量多个负载。电压通道和各电流通道都具有完整的信号路径，支持全范围测量。各输入通道均支持灵活的增益级，因此该器件适合与各种电流传感器一起使用，如电流变压器(CT)和罗氏线圈。该器件包含6个片内数字积分器为使用罗氏线圈传感器提供了便利。
ADE7816允许用户通过SPI或I2C接口访问片内计量寄存器。专用高速数据采集(HSDC)端口可以与I2C配合使用，以访问实时ADC输出信息。通过两个外部中断引脚IRQ0和IRQ1可以获得全面的电能质量信息，如过流、过压、峰值和骤降检测等。ADE7816电能计量IC采用3.3 V电源供电，提供40引脚LFCSP无铅封装。

特性和优势
