【导读】TDK开发出新款1005 尺寸EMC 对策元件——开关电源，该器件额定电压 25V、ESR 1,000mΩ、0.1μF ，在不降低功率效率的情况下，实现开关电源的振铃对策。通过这一个元件，可以实现电容器、电阻缓冲电路、去耦电容器这3个元件构成的功能，现在已经开始量产。
TDK 株式会社开发出开关电源振铃对策产品——额定电压 25V、 ESR1,000mΩ、静电容量 0.1μF 的 1005 尺寸噪声抑制器 YNA15，并从 2012 年 11 月起开始量产。
近年来，随着智能手机等小型移动设备功能的增多以及耗电量的增大，这就要求电池需要延长供电时间。在这种情况下，如何以最少的元件数量来实现高效率特性，成为开关电源噪声对策的关键。

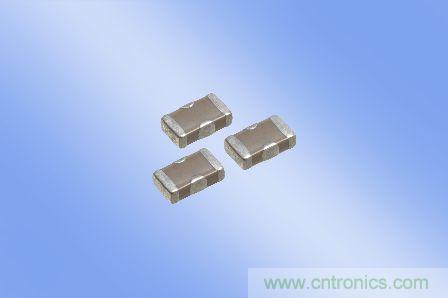

图题：1005 尺寸噪声抑制器 YNA15
TDK 着眼于开关电源的振铃噪声，开发出了可在不降低功率效率的情况下实现振铃对策的噪声抑制器。该产品采用了TDK 独自的内部结构，可将 ESR 设计为任意值。由此能够抑制振铃频带的噪声水平。
DC-DC 转换器等开关电源的振铃对策，一般是采用在开关元件 FET（场效应晶体管）上设置缓冲电路的方式。这种方式虽然对振铃有很大效果，但有时会使得电源的功率效率降低 2～4％。而用户如果将敝社此次开发的噪声抑制器安装在开关电源输入端，则可在不降低功率效 率的情况下，通过振铃对策将噪声抑制在 3.5dB（约 33％）。
该产品通过 1 个元件便实现了以往由电容器、电阻缓冲电路、去耦电容器这 3 个元件构成的功 能，加之可大幅改善电源效率，是一个具有划时代意义的产品。
主要应用
开关电源的振铃对策用途等
主要特点和效益
以独自的内部结构，可将 ESR 设计为任意值（最大为 1,000mΩ）
额定电压为 25V 保证产品
主要特性
表为主要特性参数
