【导读】由ST公司生产的离线转换器VIPER26LD，是一个具有800V雪崩耐用电源和一个PWM控制器的优秀产品。通过用户的定义，可以完成过流限制，反馈网络断线保护，迟滞热保护，以及软启动和安全自动启动功能。由其设计的AD/DC电源更是有优秀的性能。
该器件提前频率抖动降低了EMI滤波器的成本。突发模式操作和非常低电耗，有助于满足节能法规所定标准。
方案设计的系统框图及原理图

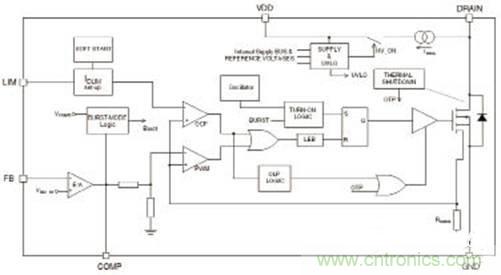

图1 VIPER26LD内部方框图

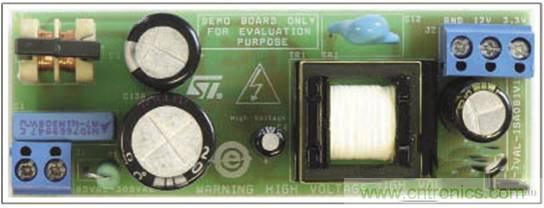

图2 VIPER26LD方案原理图
VIPER26LD主要特性
• 800V雪崩耐用电源
• PWM操作，频率抖动，用于低EMI
• 工作频率
- 60kHz的L型
- 115kHz H型
• 待机功耗《50mW在265VAC
• 限制电流设定点可调
• 板载软启动
• 故障状态后安全自动重启
• 迟滞热关断
VIPER26LD的应用
• 辅助电源电器
• 电能计量
• LED驱动器
[page]
• SMPS机顶盒，DVD播放机和录像机
VIPER26LD方案总述
STEVAL-ISA081V1是一个隔离式的SMPS，能够在很宽的输入电压范围内，提供12W输出。它是专为电源而设计的，是低成本的和节省空间的解决方案。
STEVAL-ISA081V1 SMPS采用初级调节，产生12V额定输出电压。此板基于VIPER 26LD单片转换器在一个封装中，集成了高电压MOSFET和PWM控制器。
文件包含一个基本的技术说明演示板(原理图，PCB细节和材料清单)，以及基本的测量(负载调节，效率，待机行为，EMI和热性能数据)。文件的最后部分包含了如何设置不同的输出电压(10V~18V)，以及如何提高工作效率(最高86%)的建议。
