对于高压板(逆变电路)的检修，可采用以下方法进行分析和判断。

　　

　　

对于开机后闪一下即黑屏的故障，可采此法。开机后，电源指示灯为绿色，马上用高压测试棒(也可用单支万用表表笔)触碰高压输出插头焊脚，看是否有微弱蓝色火花出现，如果有火花出现，故障在灯管本身或接插件问题。注意多灯管的要逐一进行试验。这里强调开机后马上进行测试，主要是为避免保护电路启动后造成误判。根据实际经验，冷机即使灯管损坏，保护电路启动也需要几秒以上，而热机或者刚断开电源不久又重新通电，保护电路启动仅需1～2s。因此要掌握好检测时机。图所示为Royer结构逆变电路各主要元器件损坏后的故障现象示意图1。

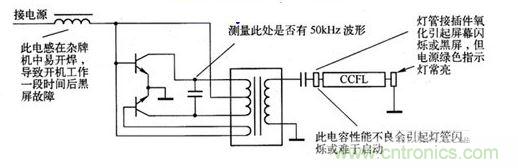

图1 Royer结构逆变电路各主要元器件损坏后的故障现象示意图

　　

如果在保护电路未动作之前测得无放电火花产生，则应测量各级供电电压是否正常，背光灯启动信号电平是否正确。用示波器测量末级驱动管或者控制集成块信号输出引脚是否有50kHz以上波形(具体频率因机型而异，通常幅值在10～20V P-P)。如果有波形，故障一般在升压变压器、二次侧高压输出电容或灯管。图2所示是Royer结构逆变电路各点波形示意图。

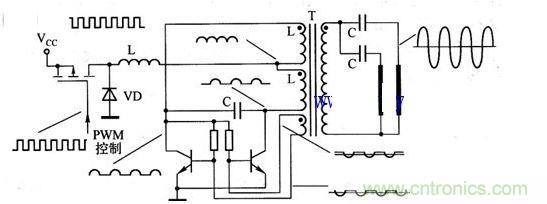

图2 Royer结构逆变电路各点波形示意图

　　

　　

因为冷阴极荧光灯没有灯丝，其损坏与否不能凭简单的电阻测量法进行判断，只有将其接于正常的逆变电路上，通过观察其发光状况才能确认。

　　

　　

灯管是否老化，可通过观察法进行判断。一般来说，在老化的灯管顶端，可以见到类似普通荧光灯老化后的发黑现象，这时说明该灯管已经不能用了，需要进行代换。

　　

　　

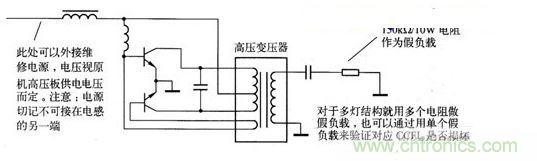

高压板电路有个特点，当灯管损坏、未连接时，会自动保护，停止工作，因此，在维修时应接上灯管，对于多灯高压板，每个输出口都应接上灯管。这种方法虽然方便判断，但比较麻烦，主要因为灯管脆弱、长度太长，连接灯管检修时很不方便。因此，日常维修时一般采用假负载法，如图3所示，即在高压板的高压输出端用一个150k0/10W的水泥电阻来代替灯管，这样就方便多了。不过，高压正常时该假负载发热量比较大，注意不要烫坏其他元器件。



　　

(1)体积要适合。特别是体积不能过大，否则很难进行装配。

　　

(2)支持灯管个数要一致。例如，四灯高压板，尽量还选择四灯高压板进行代换，除非特殊情况，一般不要用双灯管高压板通过改变输出方式来代换。

　　

(3)由于每一只灯管的电压、电流特性并不完全一样，灯管一般不能直接并联使用。这种并联方式存在着几个缺陷：①用相同的波形驱动所有灯管，由于阻抗的差异，会造成亮度不均匀；②单灯的失效(如破损)会造成所有灯关闭；③由于是并联驱动所有灯，会同时打开和关闭这些灯，这就要求高压板必须承受很大的负荷，对高压板是一个严峻的考验。

　　

(4)供电电压要一致。不同的液晶显示器，高压板的供电电压不一样。例如，同样是双灯高压板，就有12V、14V等不同的供电方式，代换时，应选择输入电压一致的高压板。

　　

(5)功率要一致或高于原机，如果新高压板功率不够，会导致输出管发热量增大，使用寿命缩短，或者干脆不能点亮灯管。

　　

(6)基于安全问题，在安装高压板时，确保高压部分和显示器金属材料保持至少4mm以上距离，或使用足够等级(3kV)的绝缘材料隔离，避免高压放电的产生。

　　

(7)为了避免干扰，一定要把高压板的接边孔用螺钉拧到显示器的金属壳上，如果不便固定，也要用粗导线进行连接。

　　

(8)高压板一般都配有1A以上熔丝，不要将其直接短路，以免高压部分故障连带损坏电源或其他电路。



液晶显示器的高压板最常用的是单灯、双灯、四灯和六灯几种，并且有宽口(大口)和窄口(小口)之分。高压板代换时，应尽量选择与原高压板完全一致的产品，但在实际维修中，可能会遇到一些困难，下面分几种情况，介绍高压板实际代换时的一些基本技法。

　　

　　

高压板宽口和窄口是指高压板与灯管连接的接口宽度，其区别又因灯管数量而异。

　　

(1)单灯高压板基本都是窄口的，宽口的较少，代换时，若购到的单灯高压板为宽口，而原灯管接口为窄口，只需把灯管接口剪掉，将灯管接线直接焊在高压板宽口对应位置就可以了，不影响正常使用。

　　

(2)双灯高压板宽口和窄口的区别不大，只是高压接口宽度不同而已，相互代换很方便。

　　

(3)四灯高压板宽口和窄口的区别要大一些，一个宽口要接两只灯管，即有一根连线是共用的。用宽口高压板代换窄口高压板时，只需把原来一组两只灯管的细线(低压线)并联在一起接公共线，余下两根线分头连接即可；用窄口高压板代换宽口高压板时，由于一组两只灯管回路不同(只有少数高压板是相同的)，故不能简单地将两个低压接口并联，需要视液晶屏灯管接线情况，将低压线分开，然后对应连接好，否则可能会引发故障。

　　

　　

拿到一款高压板，首先要根据说明书或者PCB元器件走线、布局来判断确认主板和高压板连接插座各引脚功能，然后才能逐一接线并固定到机壳内。有些高压板的说明书中标注有插座的功能，有些则没有标注，对于没有标注的高压板，可按以下方法进行区分：

　　

一般来说，高压板和主板的连线中，一般有电源端、地端、高压板关闭/启动端和亮度控制端。首先找电源和接地脚，因为所有高压板的接地脚都与安装孔相通，所以通过与高压板安装孔相连的PCB铜箔走线可很快找到接地端，接地端一般不只一根，且是连在一起的。

　　

在高压板PCB上，一般有几只比较大的电解电容，它们的负极也是接地的，正极一般接电源端。为确认高压板的插座上哪一只引脚是电源端，可用数字式万用表的蜂鸣器挡进行测量，一支表笔接电解电容的正端，另一支表笔逐一碰触高压板和主板的连接插座，若测到哪一路时蜂鸣器长鸣不止，说明这个插针就是电源供电端。

　　

剩下的高压关闭/启动控制端和亮度控制端也比较好区分，一般来说，亮度控制端一般应和高压电源控制芯片的某一只脚相连，而高压启动控制端一般通过一只电阻或二极管接晶体管控制电路，因此，通过查找它们的去向即可判断出高压启动端和亮度控制端。

　　

不同的高压板输入接口，其引脚的多少有所不同，虽然输入接口主要有电源(VCC)、地(GND)、启动/关闭控制、亮度控制这四个引脚，但有的会引出十多个插针，其中有的是多个插针并联。尤其是GND插针和VCC插针，因为电流比较大，多采用多个插针并联的形式。用万用表测量阻值或者观察电路板铜箔就能区别。

　　

不同的高压板输入接口采用线材的形式也有所不同，主要是指普通多股导线和扁平排线，对于前者，只需要按照接口功能引一一对接就行，很容易解决；对于后者，如果是扁平排线损坏就很难找到代用品，其维修方法是：焊掉原排线接口，改用漆包线等细导线连接。

　　

　　

一般而言，几灯的液晶屏就要用几灯的高压板代换，那么，不同灯数的高压板也能代换吗？回答是肯定的。在维修或者组装显示器时，经常需要进行不同灯数的高压板之间的代换。代换时，用少灯的代换多灯的比较方便，如果用多灯的代换少灯的，则要修改电路，比较麻烦。

　　

不同灯数高压板之间的代换主要有以下几种情况：

　　

(1)体积不允许。

　　

例如，手头有一个双灯的显示器，原机的高压板体积非常小，双灯高压板装不下，就可以用单灯高压板代换(单灯高压板体积较小)。代换时，可以闲置一只灯管，只点亮其中一只(最好不要将两个灯并联)。从理论上讲，这样代换因为灯管没完全点亮，亮度会降低约25％而且会不均匀，但是实际上很难看出，对可视效果影响不大。一般来说，单灯高压板可以代换双灯的，双灯高压板可以代换四灯的。

　　

(2)没有配件。

　　

液晶显示器是四灯的，而手头没有四灯高压板，此时就需要采用双灯高压板来点亮液晶屏。

　　

　　

很多品牌的液晶显示器采用的是“电源＋高压电路”一体板，如果只是高压部分损坏是否要换掉整个电路板呢？这要视具体情况而定，如果一体板比较容易购到且比较经济，当然换一体板比较方便，但有时一体板不易购到或价格较高，此时，可以考虑只更换高压部分。具体方法是：先对电路进行分析，把一体板上的高压部分元器件拆掉，然后在腾出的位置上固定好新的高压板，做好绝缘防护。从原一体板上找到“亮度控制”和“关闭/启动控制”两根线，接到代换的高压板输入接口对应引脚上，再找到“地”和“＋12V”，接到代换的高压板输入接口电源和地插针上。
