【导读】对于刚刚从事电子电路设计的新手来说，一些相近的概念是非常容易混淆的，比如开关电源和线性电源。本篇文章从工作方式的角度分析了线性电源和开关电源的区别，希望大家在阅读过本篇文章之后能够弄清这两者之间的区别。
对于刚刚从事电子电路设计的新手来说，一些相近的概念是非常容易混淆的，比如开关电源和线性电源。从概念上讲，似乎有些共通之处，但实际上却并不相同，本片文章将为大家介绍开关电源和线性电源的区别。
开关电源与线性电源
开关电源的主要工作原理就是上桥和下桥的MOS管轮流导通，首先电流通过上桥MOS管流入，利用线圈的存储功能，将电能集聚在线圈中，最后关闭上桥MOS管，打开下桥的MOS管，线圈和电容持续给外部供电。然后又关闭下桥MOS管，再打开上桥让电流进入，就这样重复进行，因为要轮流开关MOS管，所以称为开关电源。
而线性电源就不一样了，由于没有开关介入，使得上水管一直在放水，如果有多的，就会漏出来，这就是我们经常看到的某些线性电源的MOS管发热量很大，用不完的电能，全部转换成了热能。从这个角度来看，线性电源的转换效率就非常低了，而且热量高的时候，元件的寿命势必要下降，影响最终的使用效果。
也就是说，开关电源和线性电源的区别主要是他们的工作方式。

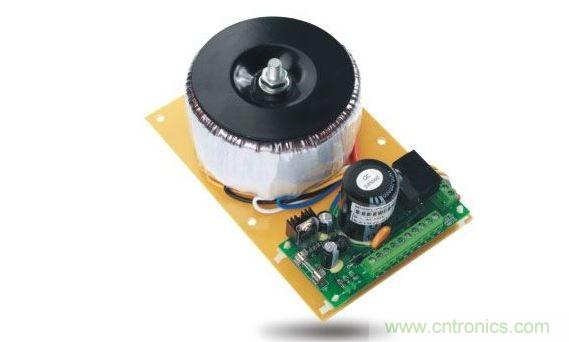

线性电源功率器件工作在线性状态，也就是说他一用起来功率器件就是一直在工作，所以也就导致他的工作效率低，一般在50%~60%，还得说他是很好的线性 电源。线性电源的工作方式，使他从高压变低压必须有将压装置，一般的都是变压器，也有别的像KX电源，再经过整流输出直流电压。这样一来他的体积也就很大，笨重，效率低、发热量也大。他也有他的优点：纹波小，调整率好，对外干扰小。适合用与模拟电路，各类放大器等。
开关电源。他的功率器件工作在开关状态，（一开一关，一开一关，频率非常快，一般的平板开关电源频率在100~200KHz，模块电源在 300～500KHZ）。这样他的损耗就小，效率也就高，对变压器也有了要求，要用高磁导率的材料来做，比较没有效率，他的变压器就是一个字小。效率80%～90%吧。据说美国最好的VICOR模块高达99%。开关电源的效率高体积小，但是和线性电源比他的纹波、电压电流调整率就有折扣了。
