【导读】本文介绍了一款双声道音频功率放大集成电路-TDA1521，给出了TDA1521分别在单电源或双电源模式下的电路设计实例，一起来看看吧。
TDA1521是一款双声道音频功率放大集成电路，9脚单列直插式封装，输出功率2×15w。性能稳定，音质也不错，在音响应用中较为常见。 TDA1521可以在单电源或双电源模式下工作，工作电源电压范围15V~40V（±7.5 -- ±20V），以下是TDA1521单电源接法和双电源接法的电路图：

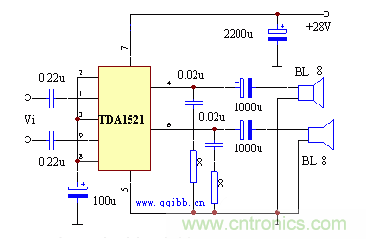

图1：TDA1521单电源接法

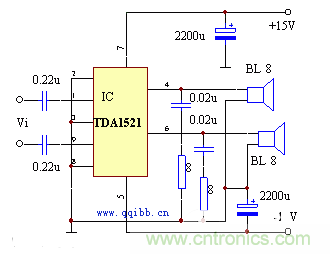

图2：TDA1521双电源接法
在条件许可的情况下，建议采用双电源工作模式，这样可以去掉驳接扬声器的输出耦合电容（OCL电路），改善频率响应。
