整流滤波电路、AC-DC变换电路、DC-DC稳压变换电路，等部分组成了本次研究的课题。整流滤波电路和AC-DC变换电路：由滤波电容、隔离变压器、桥式整流堆等元件组成，实现在隔离变压器副边输出15 ~ 20V的电压，滤波后给DC-DC提供18-26V的直流输入电压。DC-DC变换电路：是应用Boost型拓扑结构，含有UC3843及其外围的电路构成的脉宽调制电路，肖特基二极管、功率电感、快速功率场效应管等。本系统通过调节取样电阻形成闭环反馈回路。本系统具有精度高，电压调整率低、调整速度快，效率高，输出纹波小等等优点，实现了开关电源非常好的功能。

　　

　　

可知DC-DC变换的种类分为：隔离和非隔离。输入输出隔离虽然安全系数比较高，可是隔离变压器会有漏磁和损耗等不利的缺点，从而会造成效率降低，根据本研究的要求，并没有要求输入输出隔离，所以最终决定选择的是非隔离方式，如下：

　　

　　

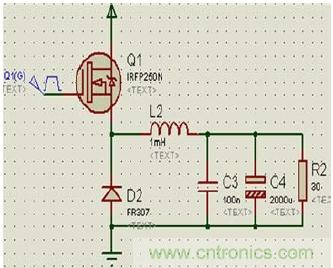

占空比为D的PWM波控制开关管Q1,从而达到这样的一个效果，交替导通或截止，再经L和C滤波器在负载R上得到稳定直流输出电压Uo。本电路属于降压型电路，题目要求的30--36V 的输出电压是实现不了的。

　　

　　

串联开关电路与并联开关电路原理很相似，但是此电路为升压型电路，在开关导通的时候，电感开始储能，在截止的时候，电感能量开始输出。所以电感绕制只要是合理，就能达到题目要求的30-36V，并且输出电压Uo呈现连续平滑的特性。



　

下面是串并联开关电路形式，也称为升降压式开关电源电路，反转式开关电路。无论在开关管VT1之前的脉动直流电压，高于或低于输出端的稳定电压，此电路均能实现功能。实际上，本电路是在串联开关电路是通过在后加入一个并联开关电路。用电感的储能特性来实现升降压，电路控制式比较复杂的。

　　

考虑到本设计是只需要升压的，所以选择以下图2设计。





系统通过UC3843脉宽控制器，实现对BOOST升压斩波电路稳压输出，通过整流滤波电路，过流保护电路，DC-DC变换电路稳压反馈电路部分的调节，实现对Boost升压斩波电路平滑调压输入220V市电输出在30~36V之间可调。
