【导读】高价购买的品牌机有时往往并不能达到我们想要的需求，所以大多数人选择更加经济实惠也更加自由的组合电脑。小编特意为大家整理了一套关于台式电源的选购经验，其中包括结构与电路介绍、器件的选择等基础必备知识，相信大家在看完之后就能对组合台式机的选购有一定的概念了。
相信各位都有亲手组合一台电脑的经验，高价购买的品牌机有时往往并不能达到我们想要的需求，所以大多数人选择更加经济实惠也更加自由的组合电脑。组合的途径无外乎两种，有经验的朋友肯定会亲自采购配件然后再进行组合，而对台式机了解不够多的朋友只能从专业组合电脑的店铺来购买成机了，而这里面的风险自是不必多说。
小编特意为大家整理了一套关于台式电源的选购经验，其中包括结构与电路介绍、器件的选择等基础必备知识，相信大家在看完之后就能对组合台式机的选购有一定的概念了。
基本结构
图1
图1是一个典型的双管正激拓扑结构，肖特基整流、单路磁放大稳压，由CWT代工。1是EMI滤波电路。2主要是APFC（主动式功率因数校正），主要包括整流桥、主动PFC电感和升压电容、PWM芯片。3主要包括变压器和磁放大电感、待机驱动芯片。4是后端整流，二次侧（输出端）电路。两条散热片上，2和3间钉着开关管，3和4间钉着整流管。图上没框住的还有三颗光耦，没特意标出的有保护电路、输出线材、背部元件、电路板等。大体示意图表示如图2：
图2
市电输入要么115V交流电（AC），要么230V，输入处的开关就不说了，从EMI滤波电路开始吧。
[page]
EMI滤波电路
先引用一段评测上图2电源EMI部分的文字：“EMI滤波电路分布在从交流输入插座到整流桥之间的PCB上，由两颗共模电感、三颗X电容和两对Y电容组成。AC开关到PCB间的连线和引脚用热缩套管保护，保险管为直立式套热缩管绝缘，共模电感套上了很有特征的红色热缩管，元件根部用白胶固定。在共模电感与X电容之间有一颗MOV被省掉了。一对Y电容被放在靠近整流桥的一侧。EMI部分的用料中规中矩，做工到位。”
要读懂这段话，得先知道EMI滤波电路里有什么，作用是什么。
作用是消除电磁干扰（EMI）和射频干扰（RFI）。EMI/RFI一是会对其他电器产生干扰（如手机来电时电视屏幕的雪花、音箱产生杂音），二是对电源本身不利。这部分电路也能抑制电网输入的噪音和电压尖刺。所以EMI滤波电路的器件分别用于消除干扰和保护。
图3

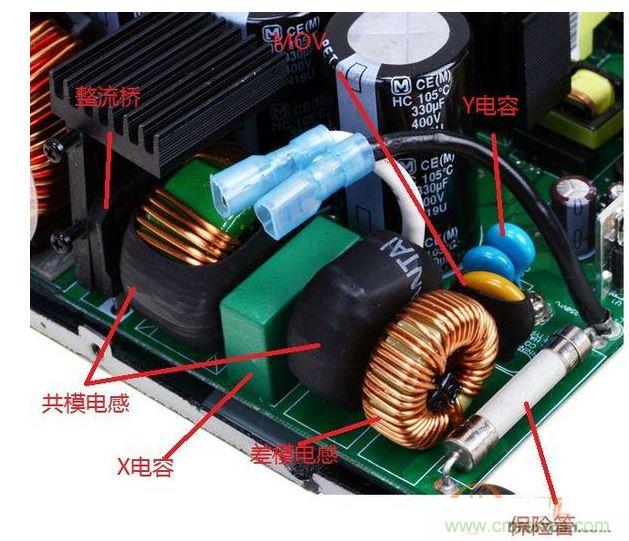

从图3可以看到X电容、Y电容、共模电感、差模电感、保险管、MOV。他们的分工如下：
抑制共模噪声（CMN）：共模噪声产生于普通电线和底线间，也可以是来自相邻设备的EMI/RFI干扰。在电线中串联共模电感，并用Y电容接通电线和地，即可抑制共模噪声。
抑制差模噪声（DMN）：差模噪声产生于交流线路和中性导线中，相位相差180°，故而得名。将X电容连接在输电线和中线间即可抑制。在输入电流很大时，差模噪声也很大，此时串联差模电感可用于高频分流。
判断共模电感和差模电感的目测方法：共模电感是两组导线相反方向绕制，匝数相等，因此形态上通常“秃顶”。差模电感是一组导线绕制，因此“看不到发际线和秃顶”。
MOV和保险管：MOV即压敏电阻，在一定电压范围内电阻值改变，用于吸收电网输入的浪涌。保险管应该都不陌生。MOV和保险管起保护作用，不仅保护电源，也保护整个硬件系统。
一般而言，完整的EMI电路包括1-2个X电容，2个Y电容，1-2个共模电感，1个MOV，1个保险管。而向成本妥协的产品一般先拿掉MOV，电感磁芯也是可能省的地方。至于市面上一些几十元的货，可能是图4这样的：
图4
[page]
EMI滤波电路主体根本没有，只有一个保险管、少量廉价电阻。当然这是一个被动PFC电路，电路简单，所以寨厂毫无顾忌的省料，连整流桥都缩成右下角的四枚黑色二极管了。
图5

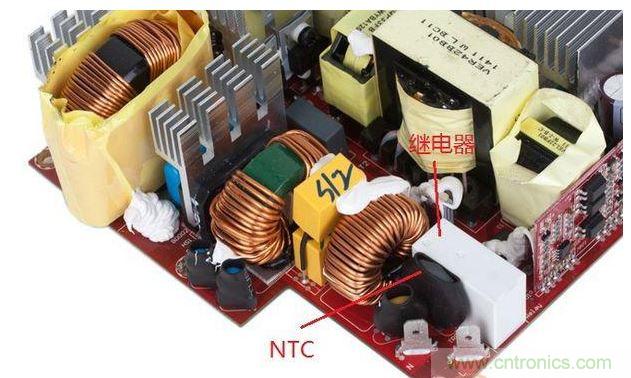

如图5，一些电源会安装负温度系数热敏电阻（NTCThermistor）和继电器。安装在这里的NTC的作用也是抑制电源接通瞬间的浪涌电流，保护电子设备。原理简而言之就是“阻值随温度升高而降低”。举个例子，假设上图电源的NTC在“零电流通过/零功率”状态下的阻值为20欧，当机器冷启动时，瞬态电流让NTC阻值急速下降至低于1欧，随着后续持续电流的输入，NTC持续发热，维持在低阻值，功耗极低。
但如果反复开关机呢?对温度敏感的NTC没有时间冷却，就失去了防浪涌的功能，因此在NTC旁并联继电器。继电器的作用就是在连通后将NTC从电流回路中断开，以自我冷却，恢复功能。
言简意赅的总结一下，市场上入门级别的组合类台式机中多半是不会配备NTC与继电器的，这点需要注意。也就说，如果在机箱当中发现了继电器或者NTC，那么就意味着这台机器是瓦数比较大的高配机型。在下一节当中，小编将为大家带来关于整流桥、PFC电路等电路方面的知识介绍。
