【导读】许多朋友反馈说包地与串扰有点没看明白，的确如果不是对近端串扰、远端串扰的现象以及反射理论非常熟悉的话，光看那一段文字是有点绕。小陈在这里追加一篇图文详解，看是否能为大家拨开迷雾。
我们所熟悉的串扰拓扑是这样的：

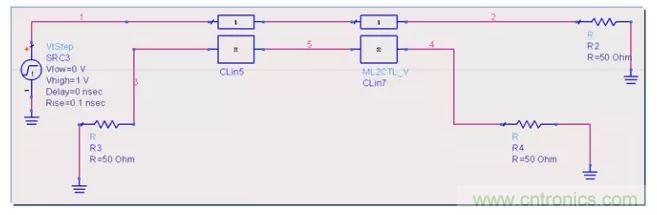

注意图中的数字：发送端1，接收端2，被干扰线近端3，被干扰线远端4。为了简化问题，我们将各端口进行了50欧姆端接，这样我们看到的就是不带反射的纯串扰。就像下面这张图一样：

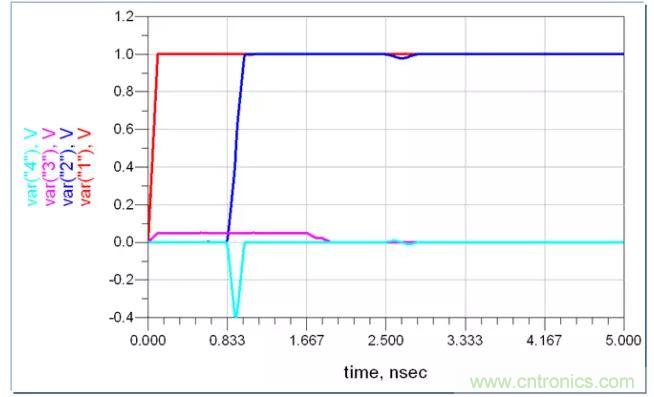

相信大家对这个图都很熟悉了，那我们再来模拟一下假如被干扰线两边是接地的话情况是如何的，拓扑如下：

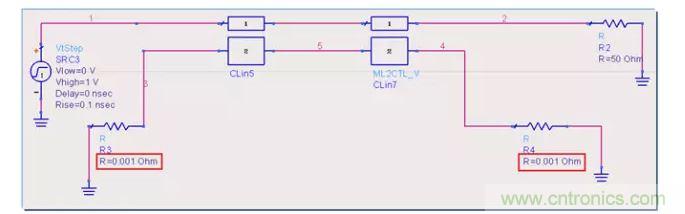

为了让仿真软件能识别，这里使用的是1毫欧电阻接在被干扰线两端，相当于短路，反射系数约等于-1。仿真结果如下图：

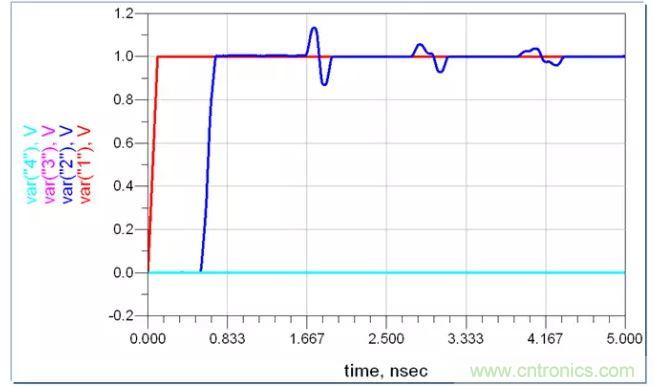

大家看一下近端与远端串扰，好像串扰是没有了，可能有些人第一反应的出来的结论是：我的走线接在地上，地是0电平，我在这跟线上测量到的当然也是0电平，怎么可能会测到串扰呢？
其实在两端测不到串扰是因为这个-1的反射系数，因为每个点的电压等于入射波+反射波。这里入射波与反射波互为相反数，加起来之后这个点电压当然是0了。
在这两个点测量到的电平时0可以得出整条地线上的电平都是0吗？当然不行，我们已经注意到了，接收端2处的电压是有周期毛刺的。
这时我们地线中间的观测点5就起作用了：

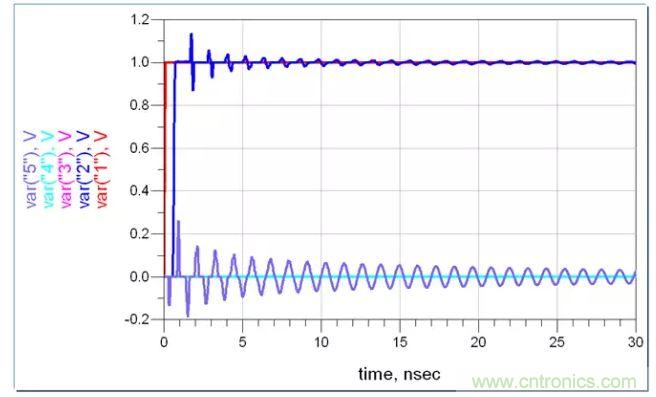

看到了吗？其实在地线（被干扰线）上是不停有远端串扰在来回反射的。这个远端串扰影响了原本的攻击信号，同样，也会影响被地线隔开的另外一条信号。
如《反射详解》开篇，反射串扰虽然基本，但是到最后归根溯源信号完整性还是在解决这些问题。将反射与串扰搭配在一起，不说情况千变万化，起码也有十变百化，这就需要更多的经验，更多的思考了。
