【导读】为了能够更好的达成负载调节目的，工程师们通常会采用全桥或半桥触发脉冲的方式，快速有效的完成负载匹配调试工作。本文将会重点针对屏蔽逆变器的全桥触发脉冲法开关模式和设计思路进行简要介绍。
脉冲屏蔽法是一种比较新颖的感应加热电源调功方法，也是近年来我国工业系统应用过程中比较常见的方法之一。为了能够更好的达成负载调节目的，工程师们通常会采用全桥或半桥触发脉冲的方式，快速有效的完成负载匹配调试工作。本文将会重点针对屏蔽逆变器的全桥触发脉冲法开关模式和设计思路进行简要介绍。

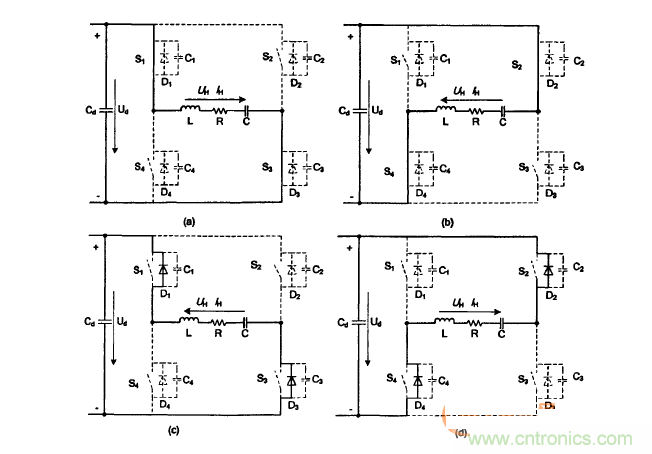

图1 屏蔽逆变器的全桥触发脉冲法的开关模式
上图图1主要介绍了电压型谐振逆变器工作在屏蔽逆交器的全桥触发脉冲法下的工作状态，我们可以看到这种电路系统的设计比较简单。在正常开通的状态下，S1、S3和S2、S4按照正常顺序轮流导通如图1中（a）、（b）所示，输出的电压波形为方波，电流为正弦波。
在了解了全桥触发脉冲法的开关运行模式后，我们再来看一下这种设计是如何过滤脉冲屏蔽信号的。在正常工作状态下，当脉冲屏蔽信号到来时，逆变器进入到屏蔽逆变器的全桥触发脉冲法的工作状态下工作，逆变器的所有脉冲被屏蔽掉，其工作模式如图1中（c）、（d）。

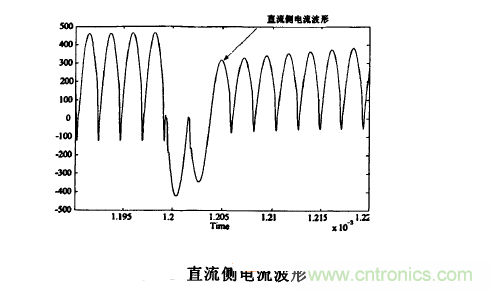

图2 直流侧电流波形图

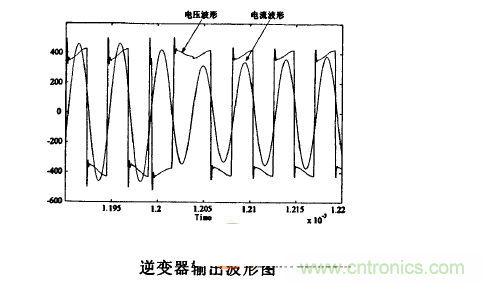

图3 逆变器输出波形图
以上我们分析了全桥触发脉冲法的运行情况和工作状态，那么在使用了这种技术进行感应加热电源的负载调节后，电流波形图的情况又是怎么样呢？由于这种完全屏蔽脉冲方法槽路中谐振电流是靠通过反并联二极管流通向直流侧反馈能量，在进行负载调节过程中，其直流侧电流如图2所示。谐振逆变器输出端的电压为直流电压，逆变器的输出电压、电流波形如图3所示。从图3中我们可以看到，逆变器的脉冲已经完全被屏蔽掉，没有大的峰值毛刺出现，由此可见这种方法能够快速有效的完成加热电源的负载调节。
