研发设计之开关电源适配器DC-DC极的设计简析

发布时间:2015-12-16 责任编辑:echolady

【导读】本文针对笔记本电脑常见且适用的开关电源适配器的设计方案进行了简析,同时详细介绍了DC-DC极的设计思路及原理,新手电源设计师可以从中借鉴。

在了解了这一开关电源适配器的PFC级工作原理和电路设计情况之后,接下来我们需要完成的是DC-DC级的设计工作。本方案所设计的双极式电源适配器采用反激式DC-DC变换器,其变压器的损耗较大、温升高,而体积也比较大。为了达到最佳优化目标,我们选择采用两路反激变换器交错并联的方案,这样每个变压器只传输60W的功率,输入电流的有效值小,可有效解决上述问题。为保障效率,我们采用电流断续工作模式,消除输出整流管反向恢复引起的电压尖峰。下图中,图1是交错并联反激变换器的主要波形,输入电流与输出电流均倍频,纹波大大减小,输出的滤波电容可大大减小。

研发设计之开关电源适配器DC-DC极的设计简析
图1反激变换器交错并联变换器主要波形

在这一笔记本电脑开关电源适配器的方案设计中,为了进一步提高电源适配器的转化效率,减少能耗损失,我们所设计的这一DC-DC级的反激变换器采用具有能量恢复的电流型同步整流技术。

研发设计之开关电源适配器DC-DC极的设计简析

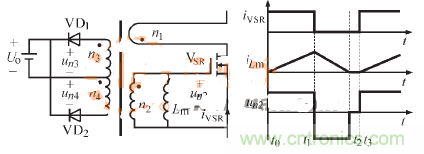

图2电流型自驱动同步整流与主要波形

上图中,图2给出了的是具有能量恢复的电流型自驱动同步整流电路的原理图及其主要波形图。从图2所给出的电流型自驱动同步整流电路图中我们可以看到,当同步整流管SR有电流流过时,电流从绕组n1的同名端流进,从绕组n3的同名端流出,此时D1导通,有公式Vn3=Vo,Vn2=n2*Vo/n3,使SR开通。而当流过SR的电流为零时,电流互感器磁恢复,磁化电流iLm从绕组n4的同名端流进,此时D1关断,D2导通。此时有公式vn4=-Vo,其中vn2=-n2*Vo/n4,则SR关断。当电流互感器磁恢复完成时,D1、D2均关断,Vn2=0,SR仍然关断。

以上就是本文所设计的双极式开关电源适配器的设计思路和方案分享,希望通过本方案的简析和分享,为各位工程师的设计工作带来一定的帮助。
