【导读】电机中的MAP图是电机测试时生成的一种数据曲线图，主要是反映在不同转速、扭矩下的电机效率分布情况，通俗而言就是效率分布图，类似于我们地理课上常见的等高线图。
在说调速电机之前，我们先了解一下MAP图的作用。
MAP图是什么？

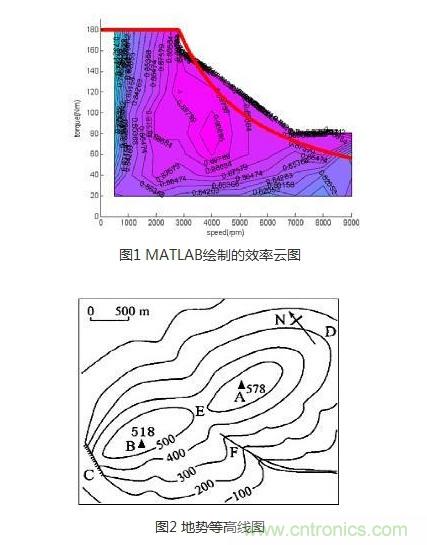

电机中的MAP图是电机测试时生成的一种数据曲线图，主要是反映在不同转速、扭矩下的电机效率分布情况，通俗而言就是效率分布图，类似于我们地理课上常见的等高线图。将效率相同的点连成一环线直接投影到平面形成水平曲线，不同效率的环线不会相合。效率值比较接近的位置，线就会相对密集；相反，效率值相差较大的位置，线的间隔也会较大。
通常而言，MAP都是利用MATLAB软件，通过将测试点输入电脑画出来的，以转速扭矩为坐标轴，把效率值按照规律连线统计，图上也会根据效率值不同有颜色差异，所以也称色温云图。
效率云图对于调速电机有什么作用？

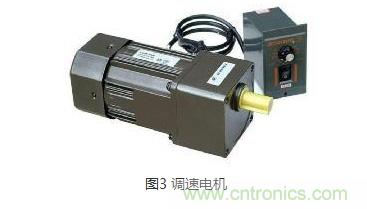

调速电机是利用改变电机的级数、电压、电流、频率等方法来改变电机的转速，使得电能达到较高的使用性能的一种电机，使用范围很广，金属切削机床、轧钢机、起重设备、升降机、水泵、风机等都有应用。
从调速电机的应用来看，它的主要作用就是要是电能达到一个较高的利用效率，换而言之，它要尽量工作在最大效率点。然而，被拖动的生产机械负载的大小不同，调速电机的最大工作效率点也会有所差异，此时，调节到哪一种转速扭矩值较为合适就可以根据电机测试的MAP图进行设置。

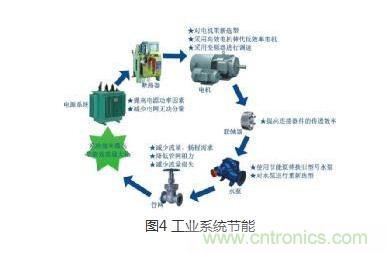

所以在保证现代化工艺过程要求，提高产品产量和质量上，MAP图就是调速电机最好的辅助数据之一。只有正确选择和使用调速设备，还能是驱动设备的效率尽量提升，达到节能和高效的效果。

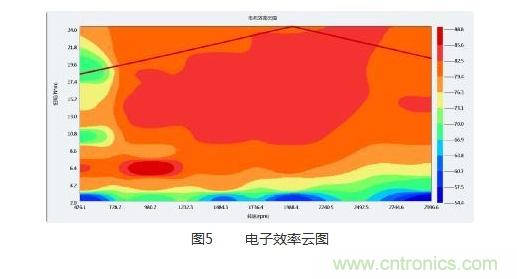

目前MAP图除了用户根据数据利用MATLAB处理外，还在测试系统上有独特的体现。此MAP图相较于MATLAB画图，更加直观，体现现在国际测试的前沿需求。
